Системы направленного движения и волатильности Уэллса Уайлдера: инженерный гид по триаде ADX, Parabolic SAR и ATR
Оглавление
- Архитектура триады Уайлдера: разделение ролей в системе
- Измерение рыночного диапазона: True Range против классического размаха свечи
- Управление капиталом через волатильность: расчет позиции и стоп-лосса
- Фильтрация бокового рынка: вектор DMI и ненаправленная природа ADX
- Фильтрация ложных пробоев по правилу Extreme Point (EP)
- Parabolic SAR: концепция «время как враг» и ведение трейлинг-стопа
- Калибровка коэффициентов под различные классы активов
- Архитектура торговой системы: от сетапа до закрытия позиции
- Инфраструктурные особенности: сглаживание RMA, теплый старт и торговые терминалы
- Граничные сценарии: когда система дает сбой
- Чек-лист проверки торгового сетапа перед входом
- План практического внедрения системы
- Вопросы и ответы (FAQ)
1. Архитектура триады Уайлдера: разделение ролей в системе
В 1978 году инженер-механик Джон Уэллс Уайлдер-младший выпустил книгу «New Concepts in Technical Trading Systems». Он отказался от интуитивных прогнозов и описал биржевой график через законы классической механики: перемещение цены определяется приложенной кинетической энергией, сопротивлением рыночной среды и трением ликвидности.
Распространенный источник системных убытков — попытка запускать эти индикаторы по отдельности. Автономный Parabolic SAR в фазе консолидации безостановочно генерирует ложные перевороты. Изолированный ATR отражает лишь амплитуду ценовых колебаний, не сообщая ничего о направлении тренда. Инструменты Уайлдера проектировались как взаимосвязанный алгоритмический комплекс, где каждый модуль закрывает одну профильную задачу:
- ATR (волатильность) — рельеф полотна и глубина выбоин. Фиксирует рыночный шум, сохраняя абсолютную нейтральность к вектору котировок.
- +DI / -DI (направление) — коробка передач. Задает рабочий режим движения: вперед (Drive / Long) или назад (Reverse / Short).
- ADX (сила импульса) — спидометр. Показывает кинетическую энергию и ускорение инструмента (разгон или торможение), не разделяя рост и падение.
- Parabolic SAR (сопровождение) — дистанция защитного торможения. Непрерывно подтягивает рубеж фиксации вслед за ценой с динамическим фактором ускорения.
| Индикатор | Назначение в архитектуре | Главный рабочий сигнал | Граничный порог для принятия решений |
|---|---|---|---|
| ATR (14) | Замер фонового шума и расчет риска | Определение безопасной дистанции стопа (2×ATR) | Всплеск в 2+ раза выше скользящей средней — риск кульминации |
| +DI / -DI | Вектор направленного давления | Вход в Long при +DI > -DI; вход в Short при -DI > +DI | Плотное переплетение линий — бестрендовый рынок |
| ADX (14) | Фильтр кинетической энергии тренда | Разрешение на трендовый вход только при восходящем наклоне линии | Ниже 20 — боковой распил (запрет входа); выше 25 — развитие импульса |
| Parabolic SAR | Динамический трейлинг-стоп | Непрерывный перенос стоп-приказа следом за ценовыми экстремумами | Касание или перескок точки за противоположную сторону свечи — закрытие сделки |
2. Измерение рыночного диапазона: True Range против классического размаха свечи
Стандартный размах бара измеряется как разность между максимумом и минимумом:
Spreadt = Hight - Lowt
На биржевых торгах эта метрика дает сбой при возникновении ценовых разрывов — утренних гэпов фондовых сессий или мгновенных сквизов ликвидности на криптовалютах.
Если акция закрыла вечерние торги на отметке 200 ₽, а утром открылась с гэпом вверх на уровне 210 ₽ и колебалась в границах 210–212 ₽, классический размах покажет всего 2 ₽ (212 - 210). Внешне график выглядит спокойным, хотя истинное ценовое смещение составило 12 ₽ (212 - 200).
Для ликвидации этой слепой зоны Уайлдер сформулировал расчет истинного диапазона — True Range (TR), выбирающего максимальную величину из трех дистанций:
TRt = max(Hight - Lowt, |Hight - Closet-1|, |Lowt - Closet-1|)
Индикатор Average True Range (ATR) представляет собой сглаженное среднее значений TR за расчетный интервал (базовый период — 14 баров).
3. Управление капиталом через волатильность: расчет позиции и стоп-лосса
Привязка стоп-лосса к фиксированному числу пунктов порождает систематические просадки: при росте волатильности ордер выбивает рыночным шумом, а при низкой амплитуде трейдер берет на себя неоправданный риск.
Защитный буфер рассчитывается через коэффициент волатильности: 2×ATR14 (допустимый рабочий диапазон — от 1.5 до 2.5×ATR).
Формула расчета объема позиции под фиксированный денежный риск:
Размер позиции (акций/лотов) = (Депозит × Риск на сделку (%)) / Дистанция стоп-лосса = (Депозит × Риск (%)) / (Множитель стопа × ATR14)
Сквозной расчет на реальных данных
- Баланс счета: 500 000 ₽
- Допустимый риск на сделку (1%): 5 000 ₽
- Текущая котировка акции: 250 ₽
- Значение дневного индикатора ATR14: 5 ₽
- Рабочий множитель стоп-лосса: 2×ATR
Параметры защиты:
Ширина стоп-лосса = 2 × 5 = 10 ₽
Ценовой уровень стоп-приказа для Long = 250 - 10 = 240 ₽
Расчет торгового объема:
Объем покупки = 5 000 ₽ / 10 ₽ = 500 акций
Финансовая экспозиция портфеля:
Сумма сделки составляет 500 × 250 = 125 000 ₽ (25% от капитала счета). При срабатывании защитного ордера фактическая потеря зафиксируется на отметке ровно 5 000 ₽ (запланированный 1% депозита), независимо от того, насколько резко котировка пробила расчетный уровень.
Прикладная заметка: Абсолютные показатели ATR не подходят для прямого сравнения активов с разной номинальной ценой. Дневной ATR акций «Лукойла» составляет около 160 ₽, а акций «Сбербанка» — около 6 ₽. Для кросс-рыночного скрининга применяется процентный показатель волатильности:
ATRP = (ATRt / Closet) × 100%
Инструмент с ATRP = 4.2% внутри дня проходит вдвое большую дистанцию относительно собственной цены, чем бумага с ATRP = 2.1%, что позволяет объективно сопоставлять их динамический потенциал.
4. Фильтрация бокового рынка: вектор DMI и ненаправленная природа ADX
Система направленного движения Уайлдера раскладывает ценовую динамику на вектор направленного давления и объем кинетической энергии:
- +DM (Positive Directional Movement): Hight - Hight-1 (превышение максимума текущей свечи над максимумом предыдущей).
- -DM (Negative Directional Movement): Lowt-1 - Lowt (превышение минимума предыдущей свечи над минимумом текущей вниз).
В каждом баре учитывается только большее приращение, меньшее обнуляется. Для внутренних баров обе величины равны нулю. После сглаживания и нормализации на величину TR формируются кривые бычьего напора (+DI) и медвежьего давления (-DI).
Индекс направленного движения (DX) рассчитывается через отношение абсолютной разности сглаженных линий к их сумме:
DX = 100 × (|+DI - -DI|) / (+DI + -DI)
Итоговая кривая ADX представляет собой сглаженное среднее значений DX.
Знак модуля в формуле DX устраняет пространственную ориентацию: индикатор ADX абсолютно ненаправлен. Он фиксирует скорость и кинетическую энергию движения, одинаково реагируя подъемом как на вертикальный бычий тренд, так и на обвальное падение котировок.
| Зона значений ADX | Фаза рыночного цикла | Практическое действие в терминале | Сопутствующий риск |
|---|---|---|---|
| 0 – 20 | Флет / Консолидация | Запрет на открытие трендовых позиций. Работа только от границ диапазона. | Серии ложных пробоев и частое выбивание стоп-лоссов. |
| 20 – 25 | Зарождение импульса | Выставление отложенных ордеров, мониторинг пробоя ключевых ценовых уровней. | Сигнал требует подтверждения фактом закрытия сигнального бара. |
| 25 – 40 | Устойчивый направленный тренд | Работа в направлении вектора, добор позиций на локальных откатах. | Оптимальное соотношение прибыли к риску. |
| 40 – 60+ | Рыночный перегрев / Кульминация | Запрет на наращивание объемов, перевод стоп-приказов в безубыток. | Истощение встречной ликвидности и резкий V-образный откат. |

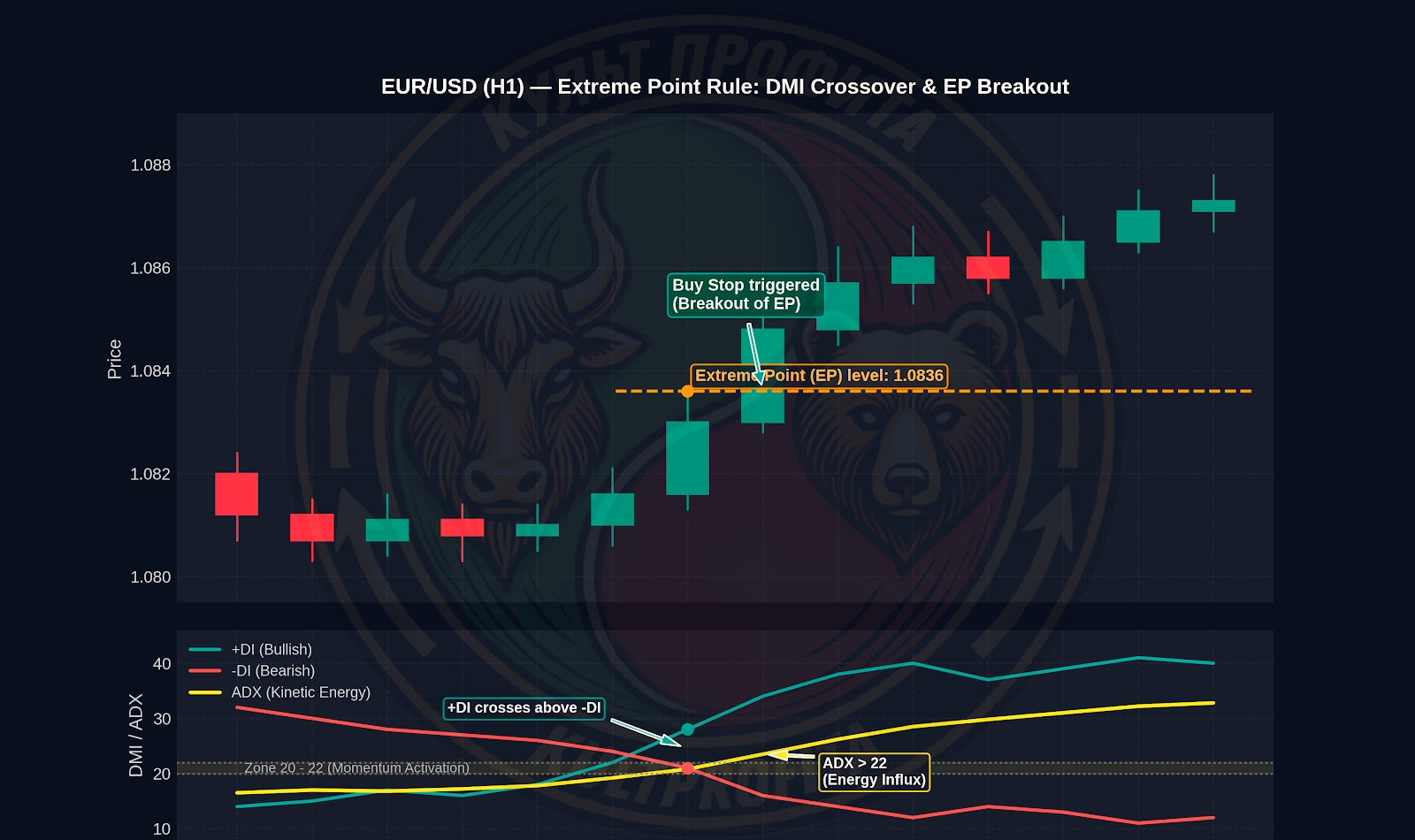

5. Фильтрация ложных пробоев по правилу Extreme Point (EP)
Вход в позицию сразу в момент пересечения линий +DI и -DI приводит к череде преждевременных сделок: во флете линии способны переплетаться многократно за одну торговую сессию.
Для отсечения ложных сигналов Уайлдер ввел жесткий алгоритм проверки:
- Фиксация уровня: Когда +DI пересекает -DI снизу вверх, максимальная цена сигнальной свечи (High) фиксируется как уровень Extreme Point (EP).
- Активация заявки: Длинная позиция открывается только тогда, когда цена последующих баров физически пробивает уровень EP вверх (отложенный ордер Buy Stop на 1 тик выше EP). Для шорта контрольным барьером выступает Low сигнальной свечи.
- Аннулирование сигнала: Если за 2–3 последующих бара цена не смогла обновить зафиксированный уровень EP и развернулась, сетап считается ложным, а отложенный приказ удаляется.

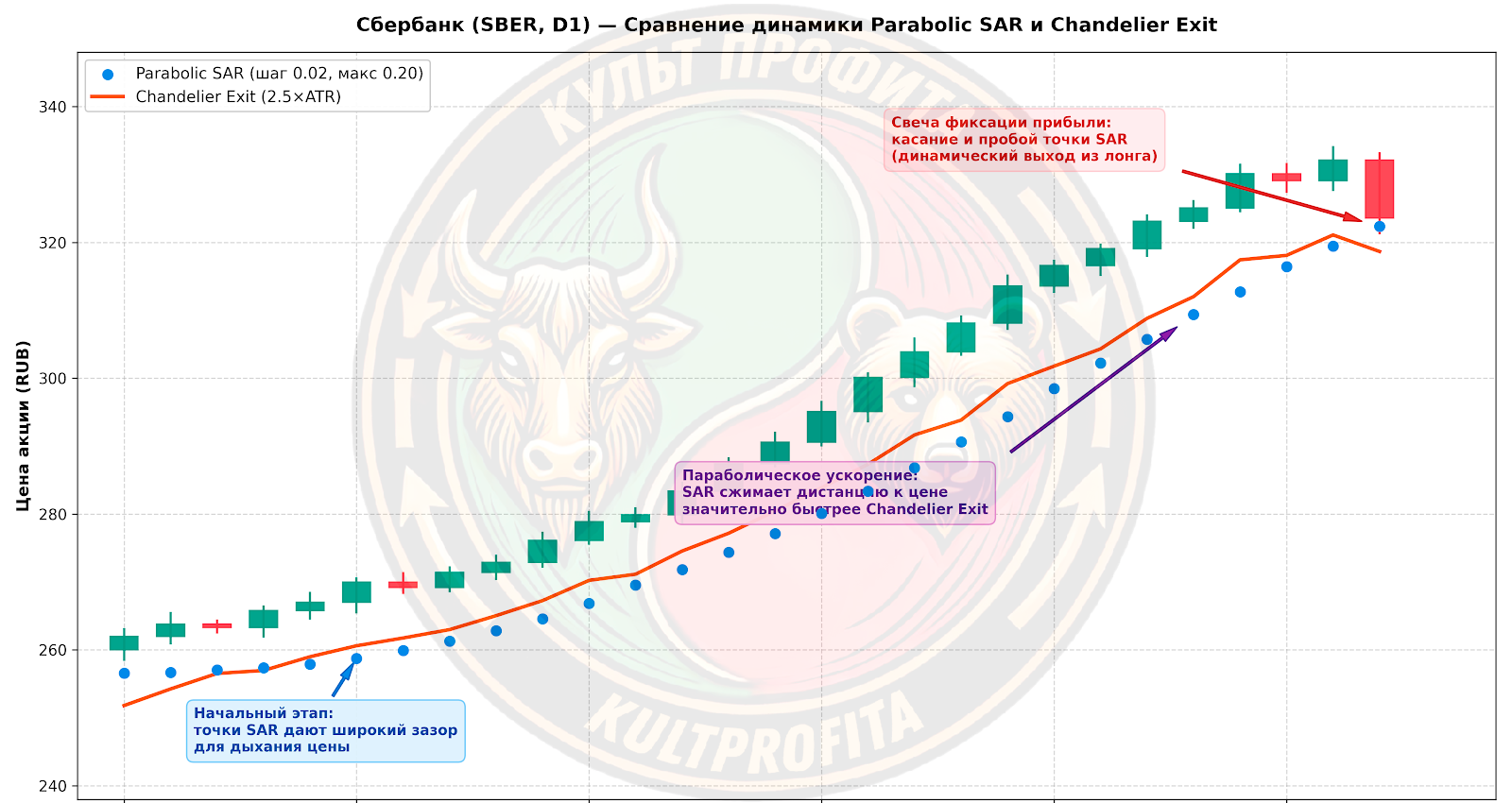

6. Parabolic SAR: концепция «время как враг» и ведение трейлинг-стопа
Трендовые стратегии часто отдают накопленную прибыль на глубоких откатах. Логика Parabolic SAR (Stop and Reverse) опирается на принцип: время работает против открытой позиции. В здоровом тренде инструмент обязан регулярно обновлять экстремумы. Любая задержка на одном уровне расценивается алгоритмом как угасание импульса, заставляя защитный барьер смещаться к цене с нарастающим ускорением.
Рекуррентная формула расчета Parabolic SAR:
SARt+1 = SARt + AF × (EP - SARt)
Где:
- SARt — текущая координата защитного стопа;
- EP (Extreme Point) — наивысшая цена за время жизни текущего лонга (или наинизшая для шорта);
- AF (Acceleration Factor) — динамический фактор ускорения.
Механика коэффициента AF:
- Начальное значение: AFmin = 0.02.
- При каждом обновлении экстремума EP фактор ускорения увеличивается на величину шага +0.02.
- Верхний предел жестко ограничен: AFmax = 0.20.
Встроенный предохранитель алгоритма: Чтобы случайная двухбарная коррекция внутри устойчивого тренда не сбила позицию преждевременно, в формулу заложен механический ограничитель. Расчетная точка SARt+1 восходящего тренда ни при каких условиях не может быть установлена выше минимальных цен (Low) двух предшествующих свечей. Если формула требует подтянуть точку выше, алгоритм принудительно фиксирует значение стопа на отметке наименьшего из этих двух минимумов.
7. Калибровка коэффициентов под различные классы активов
Канонические параметры (0.02 / 0.20) рассчитывались под товарные фьючерсы 1970-х годов. Высоковолатильные цифровые активы и фондовые инструменты требуют адаптации настроек под специфику своего ценообразования.
| Рыночный сектор | Шаг AF (Step) | Максимум AF (Max) | Техническое обоснование калибровки |
|---|---|---|---|
| Акции РФ / США (D1) | 0.02 | 0.20 | Базовый канонический режим, оптимально компенсирующий умеренную инерцию акций. |
| Криптовалюты (H1–H4) | 0.010 – 0.015 | 0.12 – 0.15 | Предотвращает выбивание позиций длинными тенями свечей при ликвидациях. |
| Forex (M15–H1) | 0.02 | 0.18 | Сглаживает резкие сессионные всплески на стыке европейской и американской сессий. |
| Сырьевые фьючерсы (D1) | 0.025 | 0.22 | Ускоренный поджим защитной линии на вертикальных товарных ралли (газ, нефть). |

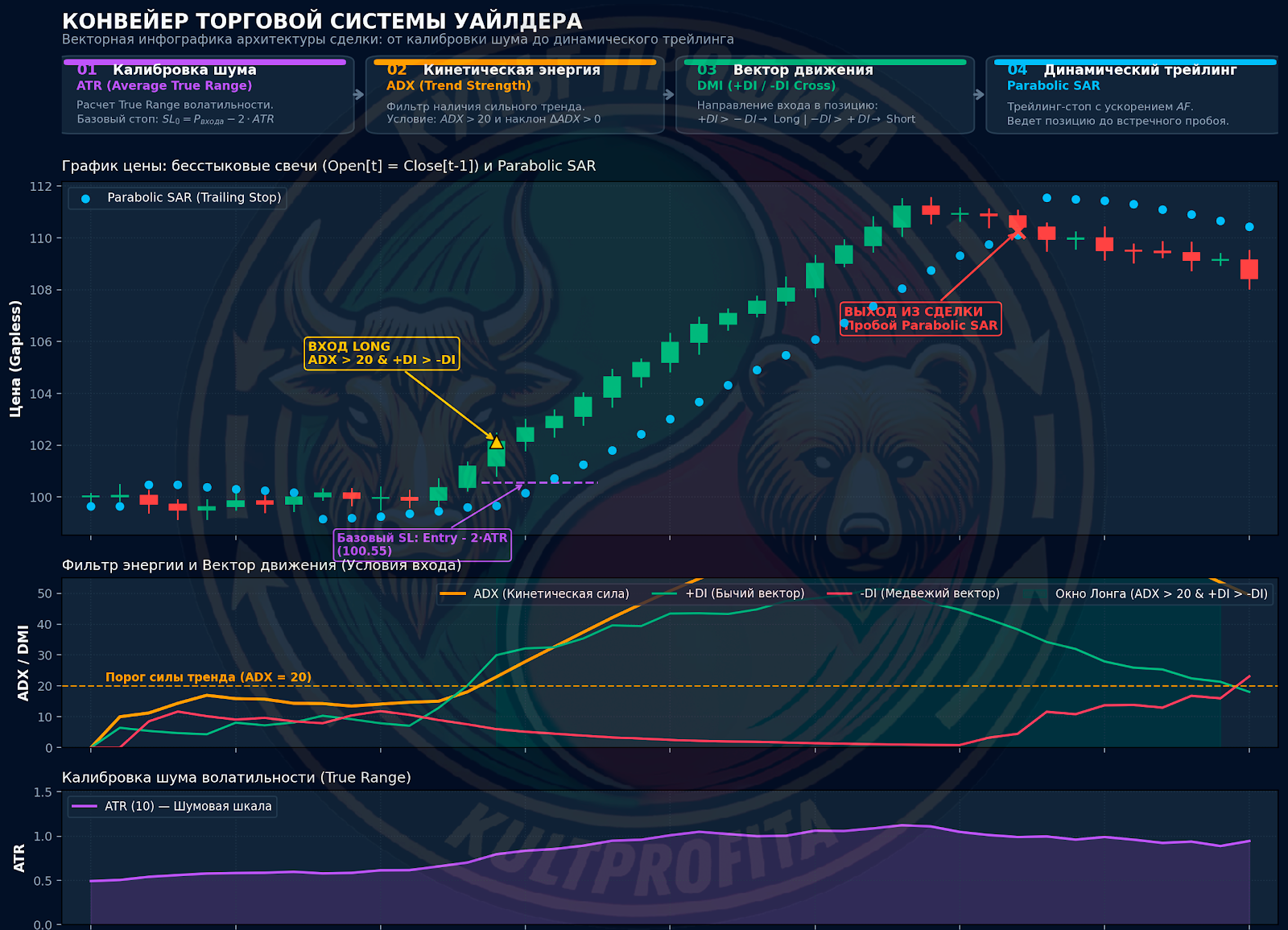

8. Архитектура торговой системы: от сетапа до закрытия позиции
Торговый процесс выстраивается в строгой каскадной последовательности. Невыполнение условий любого из этапов аннулирует сетап и останавливает алгоритм:
- Валидация кинетической энергии (ADX): Проверьте кривую ADX14. Линия должна находиться выше отметки 20 и сохранять положительный угол наклона минимум на двух последних закрытых свечах. Нахождение индикатора в диапазоне 0–20 накладывает безусловный запрет на открытие трендовых позиций.
- Определение направления и рубежа входа (Extreme Point Rule): Зафиксируйте пересечение: +DI пересекает -DI снизу вверх (для покупки) либо -DI пересекает +DI снизу вверх (для продажи). Отметьте экстремум сигнального бара и выставьте отложенный ордер (Buy Stop / Sell Stop) за пределами этого экстремума на 1 шаг цены.
- Расчет риска и калибровка объема через ATR: Снимите показание ATR14 на закрытии сигнальной свечи. Разместите первоначальный жесткий стоп-лосс на расстоянии 2×ATR от цены входа. Рассчитайте размер торгового лота строго под риск не более 1% от баланса счета.
- Сопровождение и фиксация результата: После того как цена пройдет расстояние в 1×ATR в сторону открытой позиции, переведите контроль риска на динамические точки Parabolic SAR. При заходе линии ADX в зону перегрева 45–50 зафиксируйте 50% объема сделки, а остаток позиции удерживайте до встречного касания ценой точки SAR.
9. Инфраструктурные особенности: сглаживание RMA, теплый старт и торговые терминалы
Математический конфликт: сглаживание RMA Уайлдера против классической EMA
Распространенная причина расхождения показаний ADX/ATR в библиотеках Python (TA-Lib), TradingView и терминале MetaTrader — разные алгоритмы усреднения.
Уайлдер разработал собственную формулу — Wilder’s Smoothing Average (RMA), где весовой коэффициент сглаживания составляет:
αWilder = 1 / N
В стандартной экспоненциальной средней (EMA) весовой коэффициент рассчитывается иначе:
αEMA = 2 / (N + 1)
Приравняем коэффициенты сглаживания для нахождения эквивалентного расчетного периода:
1 / NWilder = 2 / (NEMA + 1) ⟹ NEMA = 2 × NWilder - 1
Для канонического периода N = 14:
NEMA = 2 × 14 - 1 = 27
Сглаживание Уайлдера с периодом 14 математически тождественно экспоненциальной средней с периодом 27. Если торговый советник или индикатор рассчитывает ADX на основе стандартной EMA(14), результирующая линия становится избыточно чувствительной к шуму и генерирует массу ложных пересечений.
Эффект глубины истории (Warm-up Period)
Формула RMA рекуррентна: расчет каждого нового значения опирается на накопленную сумму предыдущих баров. Если на один график загружена история в 50 свечей, а на второй — 300 свечей, значения ADX на одной и той же свече могут разойтись на 2–5 пунктов. Для стабилизации вычислений в скриптах и тестах необходимо подавать на вход алгоритма не менее 150–200 баров исторической выборки.
| Платформа | Специфика реализации ADX / ATR / SAR | Сильные стороны | Подводные камни реализации |
|---|---|---|---|
| TradingView | Разделение на одиночный ADX и трехлинейный DMI. ATR по умолчанию считается через RMA (Wilder). | Нативная функция ta.rma() на Pine Script v5; гибкая визуализация. | Бесплатный тариф лимитирует число одновременно наложенных индикаторов. |
| MetaTrader 5 | Встроенные варианты: базовый ADX (на базе SMA) и канонический ADX Wilder. | Точное потиковое тестирование советников на серверных данных брокера. | Путаница между двумя версиями индикатора при ручном добавлении на график. |
| Python (TA-Lib) | Канонический алгоритмический стандарт расчетов через оптимизированное C-ядро. | Высокая скорость векторных вычислений на больших исторических массивах. | Требует обязательного прогрева выборки от 150 баров из-за рекуррентности RMA. |
| QUIK | Прямое подключение к биржевым шлюзам фондового и срочного рынков Московской биржи. | Минимальный пинг до ядра биржи, поддержка сложных связанных стоп-заявок. | Отсутствует встроенный процентный ATRP; архаичный интерфейс настроек. |
10. Граничные сценарии: когда система дает сбой
- V-образный разворот цены: Если актив несколько дней падал, а затем на фоне неожиданных новостей резко развернулся вверх длинной свечой, индикатор ADX продолжит восходящее движение. Алгоритм видит всплеск волатильности и сигнализирует о силе тренда, хотя нисходящий тренд уже разрушен. В моменты выхода ультрашироких новостных свечей открывать сделки по ADX нельзя: индикатор запаздывает. В таких ситуациях приоритет отдается уровням поддержки/сопротивления и паттернам истощения объема.
- Проскальзывание на ценовых гэпах: На фондовом рынке утренний гэп способен перешагнуть уровень стоп-приказа Parabolic SAR. Заявка типа Stop Market в таком случае исполняется по первой доступной цене стакана с отрицательным проскальзыванием. При переносе позиций через ночь совокупный риск открытого портфеля не должен превышать 5–7% от баланса счета.
- Тягучий тренд с низкой волатильностью: Инструмент может формировать плавный подъем под углом 25–30°, двигаясь мелкими свечами почти без глубоких откатов. Экспансия диапазонов минимальна: линия ADX не может преодолеть порог 20, формально запрещая торговлю, а микроколебания периодически сбивают близко расположенные точки Parabolic SAR. Если цена стабильно держится выше 50-периодной скользящей средней, но ADX остается ниже 20, разумно переключиться на сопровождение сделки по трендовым линиям или Chandelier Exit с коэффициентом 3×ATR.
11. Чек-лист проверки торгового сетапа перед входом
Перед отправкой ордера в рынок сверьте параметры сделки со списком обязательных условий:
- [ ] Режим активности (ADX): Кривая ADX14 находится выше уровня 20 и сохраняет наклон вверх на закрытии сигнальной свечи.
- [ ] Вектор давления (DMI): Линия +DI находится выше -DI (для покупок) либо -DI доминирует над +DI (для коротких продаж).
- [ ] Валидация Extreme Point: Текущая цена пробила максимум (для Long) или минимум (для Short) свечи, на которой зафиксировано пересечение линий DI.
- [ ] Буфер волатильности (ATR): Первоначальный стоп-лосс удален не менее чем на 1.5–2.0×ATR14 от точки фактического входа.
- [ ] Контроль капитала: Объем позиции в лотах рассчитан так, чтобы суммарный убыток при срабатывании стопа не превышал 1–2% от баланса счета.
- [ ] Позиция Parabolic SAR: Точки индикатора расположены с корректной стороны графика: строго под свечами для покупок и над свечами для продаж.
12. План практического внедрения системы
- Подготовка графика: Добавьте на график окно индикатора DMI (ADX, +DI, -DI с периодом 14) и окно ATR14. На ценовой график наложите Parabolic SAR с каноническими параметрами 0.02 / 0.20.
- Проверка на истории: Отмотайте график на 200 баров назад и разберите 20 последних сигналов пересечения линий DI по правилу Extreme Point. Оцените, какую долю ложных входов во флете отсекает порог ADX > 20.
- Настройка риск-калькулятора: Создайте таблицу или скрипт с формулой расчета торгового лота на базе 2×ATR, чтобы удерживать риск на сделку строго в пределах 1% от баланса независимо от текущей волатильности инструмента.
- Пилотная серия сделок: Заключите 10 контрольных сделок на симуляторе или микрообъеме. Сопровождайте позиции по точкам Parabolic SAR и фиксируйте 50% объема при выходе ADX в зону перегрева 45–50.
