График «Крестики-нолики» (Point and Figure): руководство по безиндикаторному чтению рынка

Оглавление

• Что такое график «Крестики-нолики»: механика ценового шагомера
• Как устроен ценовой шагомер: 3 базовых правила построения
• Чувствительность сетки: параметры Box Size и Reversal
• Сквозной симулятор: строим график за 5 торговых сессий
• Методы калибровки сетки: Traditional, High/Low, ATR и %
• Трендовые линии под углом 45°: строгая координатная геометрия
• Торговые паттерны P&F с однозначными триггерами входа
• Расчет целей движения: горизонтальный и вертикальный методы
• Практический пример: расчет объема позиции и мани-менеджмент
• Сравнение торговых терминалов для работы с P&F
• Ограничения метода и работа с нестандартными рыночными фазами
• Чек-лист трейдера перед открытием ордера
• Пошаговый план действий: от настройки графика к первой сделке
• Вопросы и ответы (FAQ)

Что такое график «Крестики-нолики»: механика ценового шагомера

График «Крестики-нолики» (Point and Figure, P&F) — метод безиндикаторного технического анализа, исключающий фактор времени. График работает по принципу механического ценового шагомера: ему не важно, сколько времени актив находится в консолидации — час, день или неделю. Новая отметка наносится в координатную сетку только тогда, когда цена физически преодолевает заранее заданную дистанцию.

Направленный рост котировки фиксируется крестиками (X), падение — ноликами (O). Внутридневные боковые колебания, ложные тени свечей и рыночный шум ниже установленного порога автоматически отсекаются алгоритмом построения.

Параметр / Элемент	Стандартное значение	Роль в анализе рынка
Столбец X	Зеленый / Синий крестик	Фиксирует преобладание покупателей: рост котировки на величину шага Box Size.
Столбец O	Красный нолик	Фиксирует преобладание продавцов: падение котировки на величину шага Box Size.
Box Size (Размер ячейки)	1 пункт / 1×ATR / Фикс. шаг	Минимальный квант движения цены, необходимый для нанесения новой отметки.
Reversal (Порог разворота)	3 клетки (3-Box Reversal)	Порог встречного импульса для закрытия текущего столбца и перехода в соседний.
Горизонтальная ось	Временная шкала отсутствует	Отражает чередование импульсов спроса и предложения без привязки к минутам или часам.

Как устроен ценовой шагомер: 3 базовых правила построения

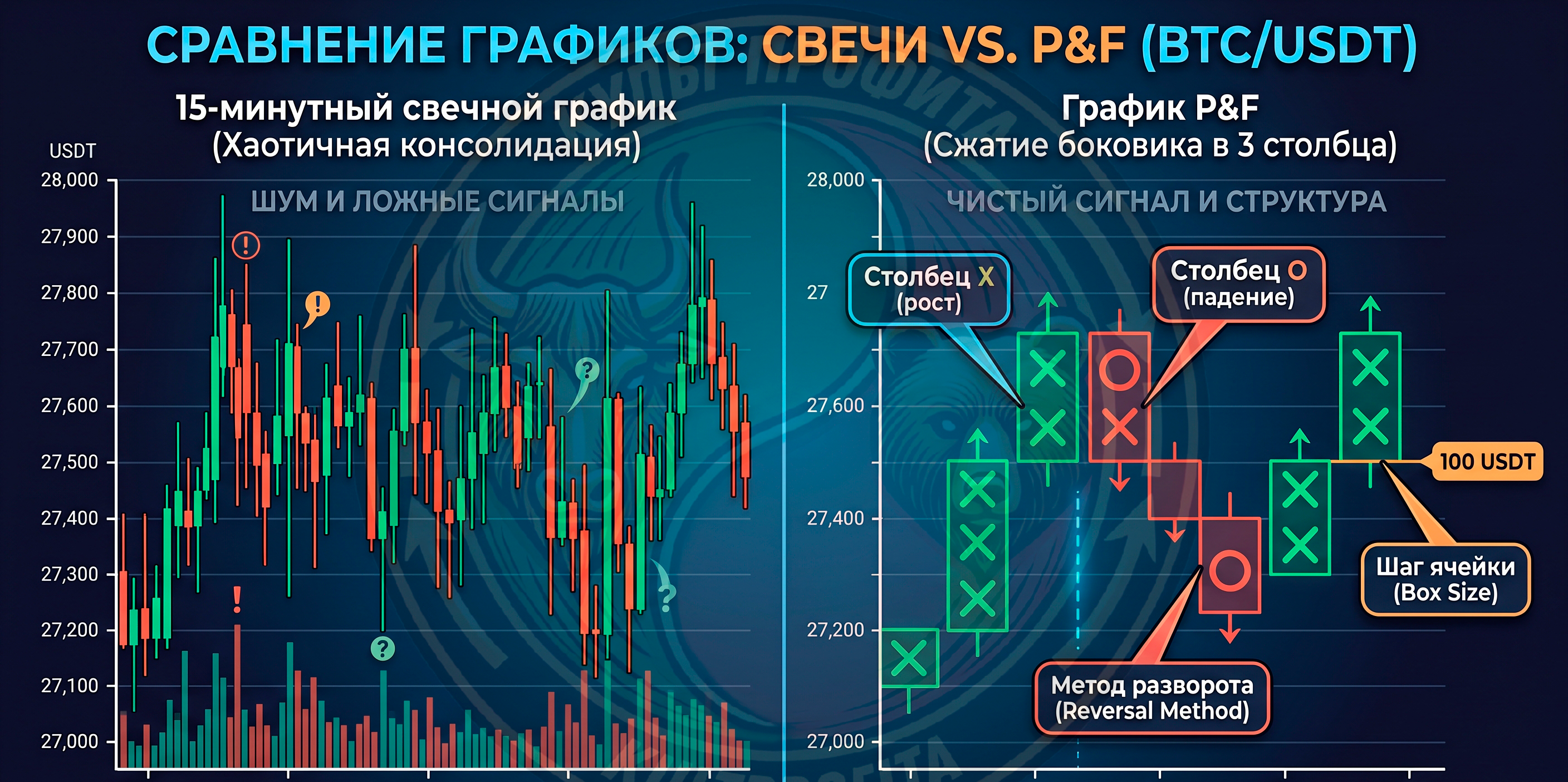

Обычные бары и японские свечи формируются непрерывно по истечении выбранного интервала времени (1 минута, 1 час, 1 день), даже если на рынке наблюдается полное отсутствие торговой активности. График P&F наносит новые данные строго по факту изменения цены.

Построение подчинено трем фундаментальным правилам:

1. Строгая сегрегация знаков: В пределах одной вертикальной колонки не могут одновременно находиться крестики и нолики. Столбец заполняется исключительно символами спроса (X) либо символами предложения (O).
2. Обязательное чередование: Два однотипных столбца не могут следовать друг за другом. Восходящая колонка крестиков сменяется только нисходящей колонкой ноликов, и наоборот.
3. Фильтрация подпорогового шума: Любые микроколебания котировки внутри диапазона текущей ячейки игнорируются системой. Пока цена не преодолеет полный шаг сетки, на графике не появляется новых отметок.

Чувствительность сетки: параметры Box Size и Reversal

Масштаб и чувствительность координатной сетки графика настраиваются двумя ключевыми параметрами:

• Box Size (Размер ячейки): Фиксированная минимальная величина шага цены. Если шаг равен $2, то рост котировки на $1.95 не отразится в сетке.
• Reversal Amount (Критерий разворота): Количество блоков, которое котировка должна пройти в противоположную сторону, чтобы завершить текущий столбец и открыть новый в соседней колонке. Классический индустриальный стандарт — 3 клетки (3-Box Reversal).

Логика работы алгоритма:

• ЕСЛИ цена выросла на величину Box Size в текущем столбце X: ДЕЙСТВИЕ: добавляем ровно один крестик (X) сверху.
• ЕСЛИ котировка откатывает против текущего столбца на величину менее 3×Box Size: ДЕЙСТВИЕ: откат полностью игнорируется, столбец не меняется.
• ЕСЛИ встречное движение достигает или превышает 3×Box Size: ДЕЙСТВИЕ: смещаемся на одну колонку вправо и наносим 3 нолика (O) вниз.

В алгоритме 3-Box заложена математическая асимметрия фильтрации шума. Для продолжения текущей тенденции активу требуется преодолеть всего 1 шаг (1×Box Size), тогда как для подтверждения слома тренда необходим импульс втрое сильнее (3×Box Size). Это предотвращает преждевременный выход из трендовых позиций при мелких коррекциях.

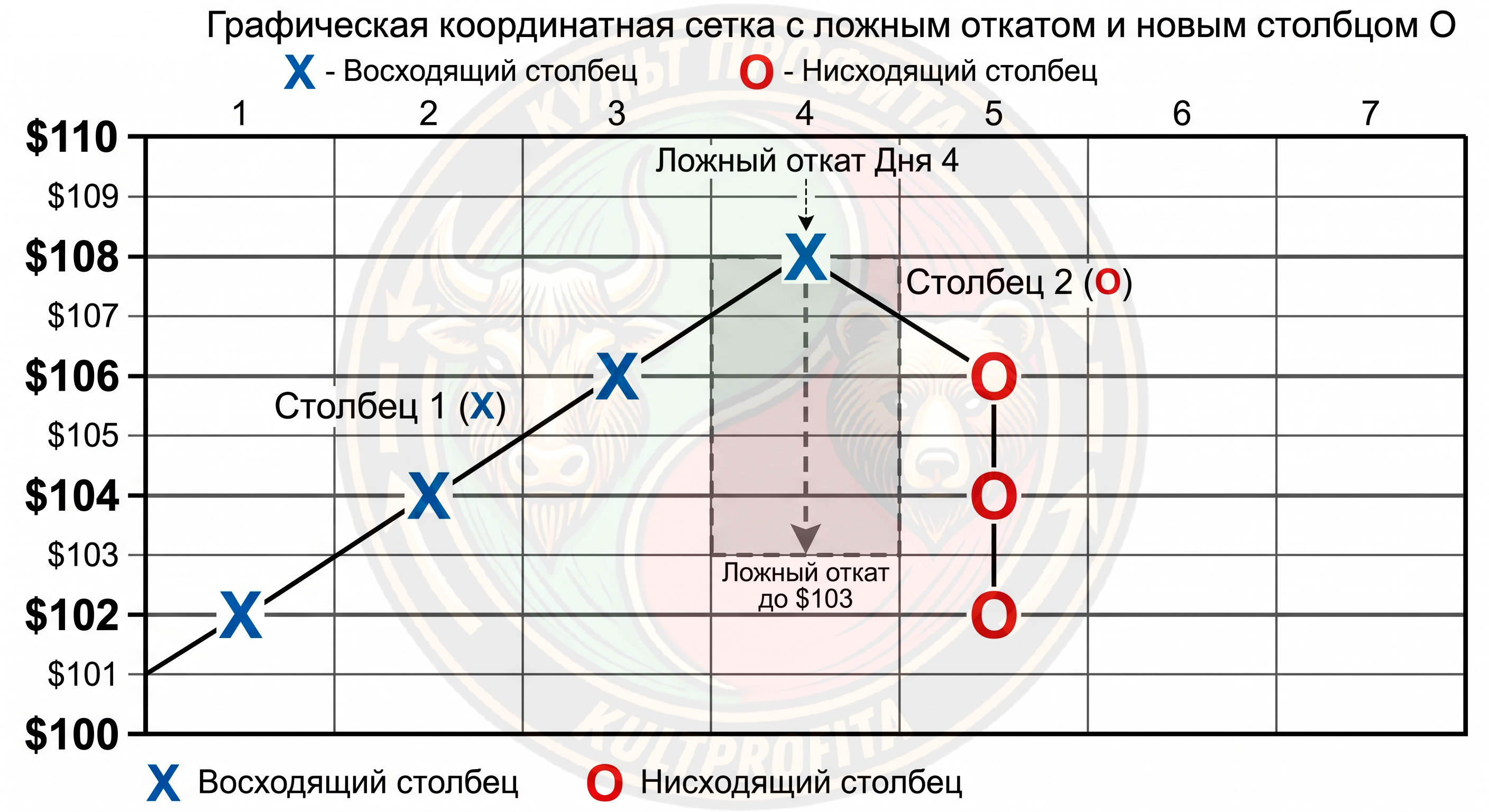

Сквозной симулятор: строим график за 5 торговых сессий

Исходные параметры: Стартовая цена актива = $100, шаг ячейки (Box Size) = $2, параметр разворота (Reversal) = 3 клетки ($6).

Торговый день	Динамика котировки	Фактическое изменение	Действие алгоритма P&F	Состояние сетки
День 1	$100→$104	Рост на +$4 (2 шага по $2)	Наносим 2 крестика на уровни $102 и $104	Столбец 1 (X): 2 ячейки
День 2	$104→$105.5	Рост на +$1.5 (меньше шага $2)	Игнорируем (подпороговый шум)	Столбец 1 (X): без изменений
День 3	$105.5→$108	Рост до $108 (+2 шага от $104)	Наносим 2 крестика: $106 и $108	Столбец 1 (X): 4 ячейки ($102-$108)
День 4	$108→$103	Падение на -$5 (порог $6 не взят)	Игнорируем (откат не подтвержден)	Столбец 1 (X): без изменений
День 5	$103→$101	Падение до $101 (откат $7≥$6)	Сдвиг вправо, рисуем 3 нолика: $106,$104,$102	Столбец 2 (O): 3 ячейки разворота

Методы калибровки сетки: Traditional, High/Low, ATR и %

Метод расчета Box Size	Рекомендуемый рынок	Главное преимущество	Ограничение и скрытый риск
Фиксированный (Traditional)	Акции, Валютные пары (Pips)	Абсолютная неизменность истории, отсутствие перерисовки блоков.	Требует ручной перекалибровки при сильном росте курсовой стоимости актива.
Волатильность (ATR 14)	Криптовалюты, товарные фьючерсы	Автоматическая подстройка шага под текущий рыночный диапазон.	Необходимость фиксации значения ATR на момент входа для корректного бэктеста.
Процентный (% of Price)	Долгосрочные фондовые портфели	Равномерный логарифмический масштаб для горизонтов от 3 до 10 лет.	Динамический пересчет сетки меняет историческую разметку задним числом.

Выбор источника ценовых данных: Close против High/Low

По ценам закрытия (Close): Учитывает только итоговые уровни закрытия выбранного периода (дня или часа). Отсекает ложные шпили и микросквизы ликвидности. Оптимален для среднесрочного позиционного трейдинга.

По экстремумам (High/Low): Учитывает полный ценовой размах сессии. При использовании внутри дня требует прямого тикового потока, так как на минутных свечах терминал не может достоверно определить последовательность достижения High и Low.

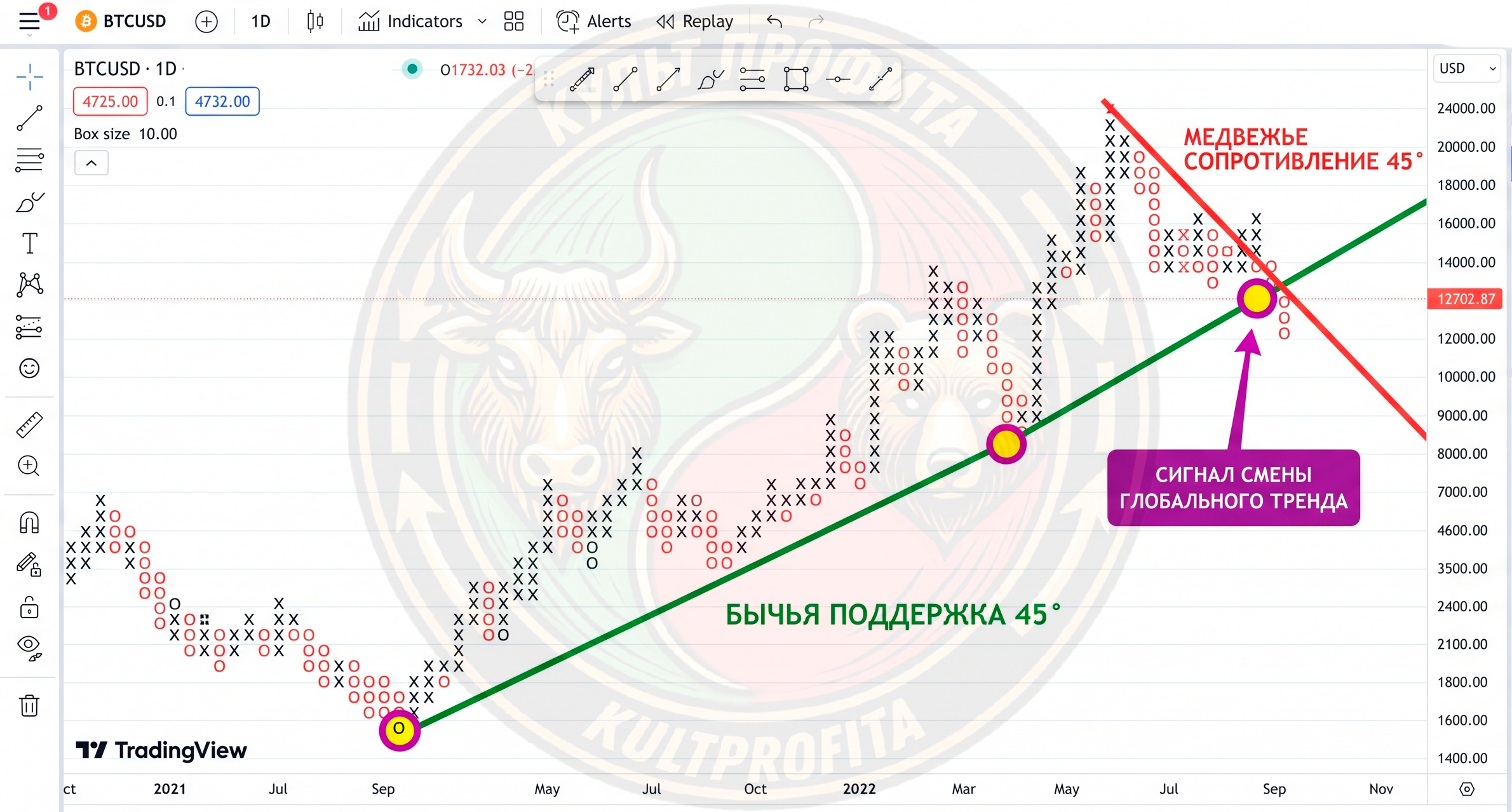

Трендовые линии под углом 45°: строгая координатная геометрия

В отличие от классического свечного анализа, где трендовые линии часто проводятся субъективно через произвольные тени свечей, в системе P&F тренд подчинен жесткой сетке 1×1 (одна клетка по вертикали соответствует одной клетке по горизонтали).

Линия бычьей поддержки (Bullish Support Line): Проводится от опорного локального минимума строго под углом 45° вверх и вправо через углы координатной сетки. Нахождение котировок выше данной линии подтверждает глобальное доминирование покупателей.

Линия медвежьего сопротивления (Bearish Resistance Line): Проводится от вершины нисходящего тренда строго под углом 45° вниз и вправо.

Важное замечание: При масштабировании рабочего окна на мониторе визуальный наклон линии может оптически искажаться из-за пропорций экрана. Это артефакт рендеринга графического интерфейса: в структуре P&F линия строго соединяет диагонали ячеек сетки 1×1.

Торговые паттерны P&F с однозначными триггерами входа

Сигналы в методе «Крестики-нолики» формируются без двусмысленности: истинный пробой регистрируется ровно в тот момент, когда текущий столбец превышает контрольный уровень предыдущей колонки строго на одну ячейку.

1. Двойная вершина и Двойное дно (Double Top / Double Bottom)

Базовая трехстолбцовая модель:

• Бычий вход: Столбец X поднимается на 1 клетку выше предыдущего столбца X.
• Медвежий вход: Столбец O опускается на 1 клетку ниже предыдущего основания O.

2. Тройная вершина и Тройное дно (Triple Top / Triple Bottom)

Формируется в результате длительного противостояния, когда цена дважды упирается в горизонтальное сопротивление или поддержку. Пробой уровня на третий импульсный столбец свидетельствует о поглощении крупной институциональной ликвидности и открывает направленный тренд.

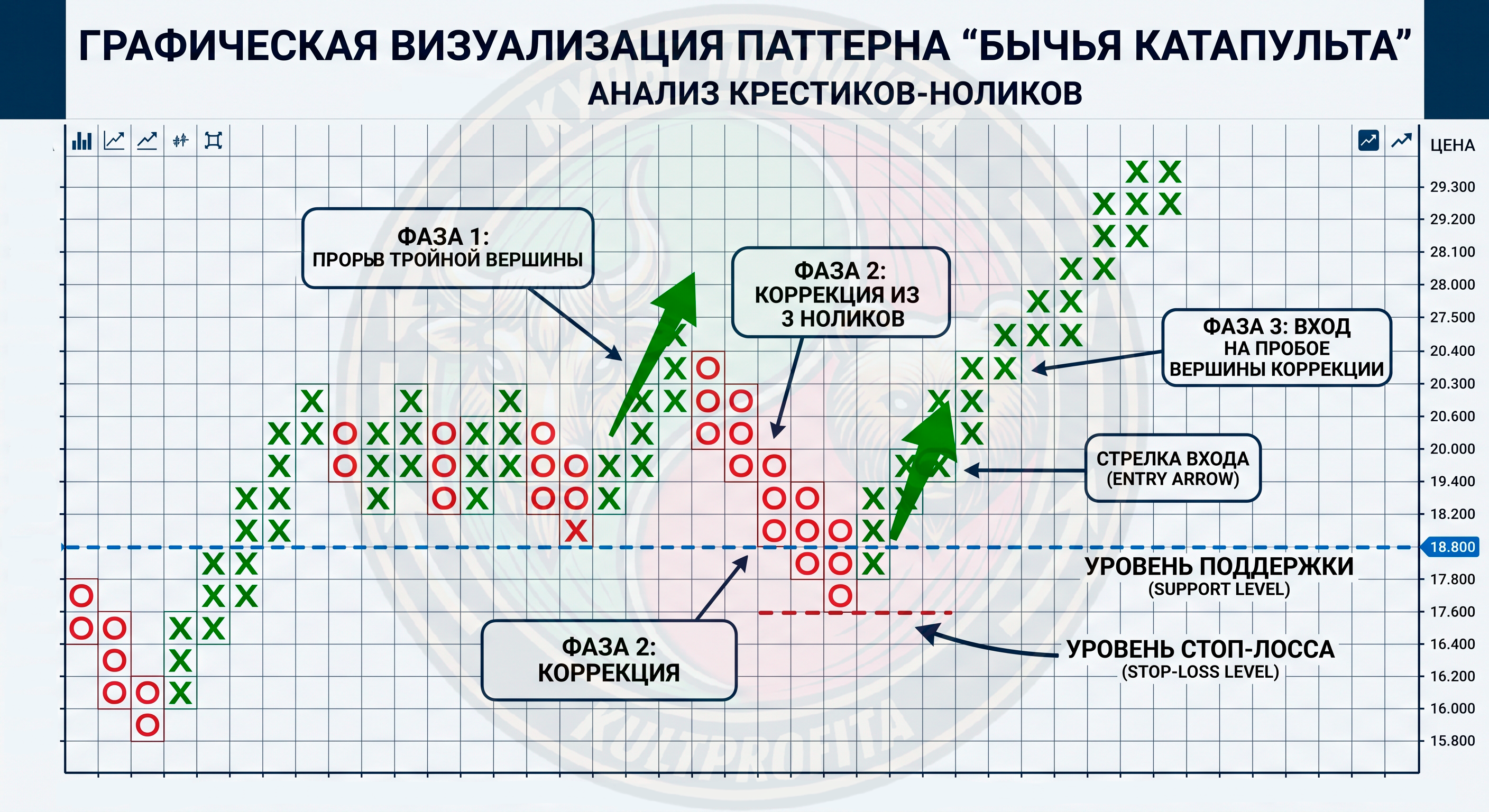

3. Паттерн «Бычья катапульта» (Bullish Catapult)

Высоковероятностный сетап продолжения тренда, состоящий из трех последовательных фаз:

• Фаза 1 (Прорыв): Реализация классического паттерна «Тройная вершина» с чистым выходом цены вверх на 1 клетку.
• Фаза 2 (Откат): Формирование коррекционного столбца ноликов (3-Box Pullback), основание которого удерживается строго выше уровня первичного прорыва.
• Фаза 3 (Триггер входа): Разворот котировки в новый столбец X и превышение локальной вершины отката ровно на 1 ячейку.

Стоп-лосс: Размещается строго на 1 клетку ниже основания коррекционного столбца O.

Расчет целей движения: горизонтальный и вертикальный методы

Метод P&F позволяет рассчитывать таргет движения цены на основе закона накопления объема Ричарда Вайкоффа.

Горизонтальный расчет (Horizontal Count)

Определяет потенциал движения на базе ширины диапазона консолидации. Чем шире база накопления, тем дальше расчетная цель:

Целевая цена = Цена уровня пробоя + Ширина базы в столбцах × Box Size × Reversal

Вертикальный расчет (Vertical Count)

Использует размах первого импульсного столбца, сформированного после разворота:

Целевая цена = Минимум разворотного столбца + Количество ячеек в столбце X × Box Size × Reversal

Практический пример: расчет объема позиции и мани-менеджмент

Применение формул P&F требует точной увязки размера стоп-лосса с риском на депозит:

Размер позиции (Units) = (Депозит × Риск на сделку (%)) / Дистанция до стоп-лосса ($)

Где дистанция стоп-лосса рассчитывается через дискретную сетку:

Дистанция стоп-лосса ($) = Количество ячеек стопа × Box Size

Пошаговый сценарий расчета:

1. Параметры капитала:
   • Депозит: $10 000.
   • Риск на сделку: 1% ($100).
   • Актив: акция с текущей ценой $150.
   • Настройки сетки: Box Size = $1.00, Reversal = 3.
2. Параметры входа (Паттерн «Катапульта»):
   • Точка входа в лонг: $154 (пробой локальной вершины на 1 клетку).
   • Уровень стоп-лосса: $150 (на 1 клетку ниже дна коррекционного столбца ноликов).
   • Дистанция стоп-лосса: $154 - $150 = $4 (ровно 4 ячейки по $1).
   • Ширина базы накопления: 8 столбцов.
3. Расчет целевого ориентира (Take-Profit):
   • Таргет = $154 + 8 × $1.00 × 3 = $154 + $24 = $178
   • Потенциал прибыли: $178 - $154 = $24 на акцию.
   • Соотношение прибыль/риск (Risk/Reward): $24 / $4 = 6:1.
4. Итоговый объем сделки:
• Количество акций = $100 / $4 = 25 акций
• Номинальный объем позиции: 25 × $154 = $3 850.
• При срабатывании стоп-лосса на отметке $150 фактический убыток составит ровно $100 (1% депозита).

Сравнение торговых терминалов для работы с P&F

Торговая платформа	Источник потока данных	Настройка Box Size	Сильные стороны	Риски и ограничения
TradingView	Свечной генератор (Close / High-Low)	Traditional, ATR (14), % от цены	Включение в один клик, облачные алерты, чистый интерфейс.	Процентный метод перерисовывает историю; нет прямого тикового рендеринга.
MetaTrader 5 (MT5)	Пользовательские MQL5-индикаторы по тикам	Фиксированный шаг (в пунктах/pips)	Точный расчет по тикам без пропуска теней.	Высокая нагрузка на оперативную память и процессор при глубокой истории.
NinjaTrader 8	Нативный тип баров Point & Figure	Тики, абсолютные пункты, валюта	Профессиональная среда для фьючерсов, точный бэктест.	Требуется лицензия и подключение качественного дата-фида.
StockCharts	Дневные цены закрытия (EOD Data)	Традиционная сетка Дорси	Эталонная методология Томаса Дорси, матрицы относительной силы.	Устаревший интерфейс, платная подписка, непригодность для интрадея.

Ограничения метода и работа с нестандартными рыночными фазами

• Импульсные гэпы и новостные проскальзывания: При выходе важных макроэкономических данных терминал последовательно отрисует вертикальную цепочку ячеек. Однако физический рыночный ордер исполнится с проскальзыванием (Slippage) на 15–40 пунктов выше расчетного уровня, что нарушает исходный расчет риска.
• Конфликт с осцилляторами (RSI, MACD, Stochastic): Формулы традиционных индикаторов опираются на постоянный шаг времени Δt. На графике P&F интервал между столбцами варьируется от пары минут до нескольких недель, поэтому прямое наложение стандартных индикаторов приводит к искаженным сигналам.
• Эффект заниженного размера ячейки: Установка слишком мелкого Box Size на высоковолатильных активах (например, шаг $10 для Bitcoin) превращает график в сплошную гребенку из столбцов по 3 клетки, полностью лишая инструмент фильтрующей способности.
• Неопределенность внутрисвечных экстремумов (Edge Case): Если внутри одной свечи на резком движении инструмент одновременно преодолевает порог роста и порог разворота вниз, терминалы с расчетом по High/Low могут отобразить неверный столбец. Для активного интрадея используйте P&F исключительно на базе тикового потока данных либо переходите на режим цен закрытия (Close).

Чек-лист трейдера перед открытием ордера

• [ ] 1. Источник данных: Для внутридневных сделок активирован тиковый фид (или режим High/Low); для среднесрочной торговли — цены закрытия (Close).
• [ ] 2. Замер волатильности: Рассчитан актуальный показатель ATR14 по инструменту для определения адекватного шага.
• [ ] 3. Фиксация шага: Установлен статический (Traditional) размер ячейки в валюте/пунктах (динамический пересчет в % отключен во избежание перерисовки истории).
• [ ] 4. Критерий разворота: Зафиксирован стандартный параметр Reversal=3 клетки.
• [ ] 5. Фильтр старшего тренда: Нанесена 45-градусная линия (покупки рассматриваются строго выше бычьей поддержки, продажи — строго ниже медвежьего сопротивления).
• [ ] 6. Идентификация паттерна: Сформирован сетап (Double/Triple Top или Catapult) с пробоем ключевого уровня строго на 1 клетку.
• [ ] 7. Контроль риска: Объем позиции рассчитан по формуле исходя из допустимого риска не более 1–2% от капитала.

Пошаговый план действий: от настройки графика к первой сделке

1. Настройка платформы: Откройте график в TradingView, выберите тип отображения «Point & Figure», переключите метод расчета Box Size в режим «Традиционный» и зафиксируйте расчетный шаг цены.
2. Разметка старшего тренда: Найдите опорный экстремум и проведите базовую линию тренда под углом 45° через диагонали сетки.
3. Поиск зон консолидации: Выделите горизонтальные диапазоны накопления шириной не менее 5–8 столбцов.
4. Выставление отложенных ордеров: Разместите ордер Buy Stop на 1 клетку выше границы сопротивления, а Stop Loss — на 1 клетку ниже основания предыдущего коррекционного столбца.
5. Калькуляция таргета: Примените формулу горизонтального подсчета для определения уровня фиксации прибыли (Take-Profit).

Вопросы и ответы (FAQ)

Какой таймфрейм выставлять на графике «Крестики-нолики»?

У графика P&F отсутствует понятие таймфрейма в классическом понимании. Вы настраиваете не интервалы времени, а величину шага цены (Box Size) и источник базовых котировок: цены закрытия дня (Daily Close) для среднесрочных сделок либо поток тиков/минутных баров для внутридневной торговли.

Чем «Крестики-нолики» отличаются от графиков Renko и Kagi?

Метод анализа	Базовый строительный элемент	Структурная организация	Правило смены направления
Point & Figure	Символы X и O в столбцах	Вертикальные колонки спроса и предложения	Асимметричный барьер разворота (стандарт — 3 клетки).
Renko	Кирпичи (Bricks) фиксированной высоты	Диагональное смещение блоков равного размера	Преодоление цены в противоположную сторону на 2 кирпича.
Kagi	Непрерывная ломаная линия	Изменение толщины линии: толстая (Ян) и тонкая (Инь)	Откат цены на установленный процент от локального экстремума.

Работают ли на P&F классические скользящие средние и уровни Фибоначчи?

Традиционные скользящие средние (Moving Averages) накладывать на P&F бессмысленно, так как формула MA требует строго равномерного временного шага Δt. Горизонтальные уровни поддержки/сопротивления и проекционные сетки целевых ориентиров, напротив, работают с высокой точностью благодаря привязке к дискретной координатной сетке.

Как снизить количество ложных сигналов при резких всплесках волатильности?

Увеличьте шаг ячейки (Box Size) до значений 1.5×ATR14 или 2×ATR14 и открывайте позиции только по направлению глобальной 45-градусной трендовой линии. Если цена находится выше бычьей линии поддержки, любые медвежьи пробои игнорируются как контртрендовый шум.
