Канал Кельтнера: руководство по настройке, торговым сценариям и связке с Bollinger Bands
Оглавление
- Эволюция инструмента: от зерновых фьючерсов к электронным биржам
- Наклон, касания и ширина: 3 правила чтения графика
- Инженерная архитектура: формулы EMA, истинный диапазон и софт
- Сравнение с полосами Боллинджера: математическая разница и сценарии выбора
- Сетап TTM Squeeze: пошаговый алгоритм торговли взрывных импульсов
- Калибровка параметров под классы активов
- Стресс-тест канала: 3 сценария рыночных сбоев
- Выбор платформы: аудит доступности индикатора
- Мани-менеджмент: пошаговый расчет объема позиции и стоп-лосса через ATR
- Предторговый чек-лист: 6 шагов валидации сигнала
- План действий: пошаговый старт
- Часто задаваемые вопросы (FAQ)
1. Как использовать канал Кельтнера
Канал Кельтнера (Keltner Channel, KC) — это трендовый конверт волатильности, созданный для фиксации динамических ценовых уровней и фильтрации рыночных импульсов.
Чтобы уловить физику индикатора без углубления в абстрактную математику, представьте горную реку:
- Центральная ось (EMA) задает естественное русло потока и указывает генеральный вектор течения котировок.
- Внешние полосы (на базе ATR) выступают эластичными берегами. Когда наступает шторм или паводок (растет волатильность), берега расходятся, пропуская увеличенный объем. В период засухи и баланса (низкая волатильность) они сжимаются.
Закрытие свечи за внешней границей свидетельствует о полномасштабном выходе реки из берегов, а не о скором развороте. Выход котировок за полосу подтверждает аномальную силу текущего покупательского или продавческого импульса.
| Параметр в терминале | Рекомендуемое базовое значение | Назначение параметра | Что меняется при увеличении значения |
|---|---|---|---|
| Период средней (Length) | 20 (EMA) | Задает вектор и угол наклона основного рыночного тренда | Линия сглаживается сильнее, возрастает лаг запаздывания |
| Множитель (Multiplier / k) | 2.0 (или 1.5 для скальпинга) | Определяет ширину рабочего коридора относительно волатильности | Полосы удаляются от центра, число ложных пробоев снижается |
| Период ATR (ATR Length) | 10 или 20 | Оценивает нервозность рынка и средний абсолютный размах свечей | Конверт плавнее реагирует на одиночные рыночные шипы |
| Цена-источник (Source) | Close (или Typical Price) | Базис для расчета центральной линии конверта | Typical Price эффективнее сглаживает длинные фитили свечей |
2. Эволюция инструмента: от зерновых фьючерсов к электронным биржам
В 1960 году аналитик Честер Кельтнер представил книгу «How To Make Money in Commodities», где предложил правила торговли зерновыми фьючерсами с помощью скользящей средней и десятидневного размаха цен.
Оригинальная конструкция базировалась на 10-дневной простой скользящей средней (SMA), рассчитанной по типичной цене:
Typical Price = (High + Low + Close) / 3
Границы коридора откладывались простым прибавлением и вычитанием усредненного за 10 торговых сессий размаха баров:
Range = High - Low
С переходом глобальных бирж на электронный трейдинг вскрылись конструктивные ограничения классической модели:
- Инерционность SMA: равновесное арифметическое усреднение не успевало отслеживать стремительные ценовые импульсы.
- Слепота к ценовым разрывам: сырой размах High-Low измерял колебания строго внутри текущей сессии, полностью игнорируя межсессионные и новостные гэпы.
В конце 1980-х годов трейдер Линда Брэдфорд Рашке модернизировала методику: вместо SMA применила 20-периодную экспоненциальную среднюю (EMA), а примитивный размах заменила на индикатор Average True Range (ATR) Уэллса Уайлдера. Инструмент стал адаптивным: коридор начал оперативно учитывать ценовые разрывы и расширяться пропорционально динамике торгов.
| Критерий оценки | Версия Честера Кельтнера (1960) | Модификация Линды Рашке (1980-е) | Влияние на торговлю |
|---|---|---|---|
| Центральная линия | Простая SMA (период 10) | Экспоненциальная EMA (период 20) | Сокращает запаздывание при сломе рыночной тенденции |
| Расчет полос | Сырой дневной размах (High-Low) | Истинный диапазон (ATR Уайлдера) | Корректно учитывает гэпы выходных дней и новостей |
| Множитель ширины | Жестко фиксирован (фактически k=1.0) | Настраиваемый коэффициент k (1.5–2.5) | Позволяет калибровать коридор под акции, криптовалюту и форекс |
| Фильтрация шума | Низкая (частые ложные проколы) | Высокая (устойчивый адаптивный рукав) | Отсекает ложные срабатывания в фазе рыночного баланса |
3. Наклон, касания и ширина: 3 правила чтения графика
1. Определение рыночного режима по наклону центральной оси
Центральная линия EMA 20 выступает фильтром направления торгов:
- Наклон вверх под углом более 20°: актив находится в бычьем тренде. Обоснованы только покупки (Long) при откатах котировок к средней. Короткие позиции исключаются.
- Наклон вниз под углом более 20°: преобладает устойчивый медвежий тренд. Отрабатываются только продажи (Short) на коррекциях снизу вверх к центральной оси.
- Горизонтальное движение (угол в пределах ±5°): рынок консолидируется в балансе. Внешние полосы выступают эластичными уровнями перекупленности и перепроданности: сделки заключаются строго внутрь диапазона, с фиксацией на центральной линии.
2. Типы взаимодействия котировок с границами

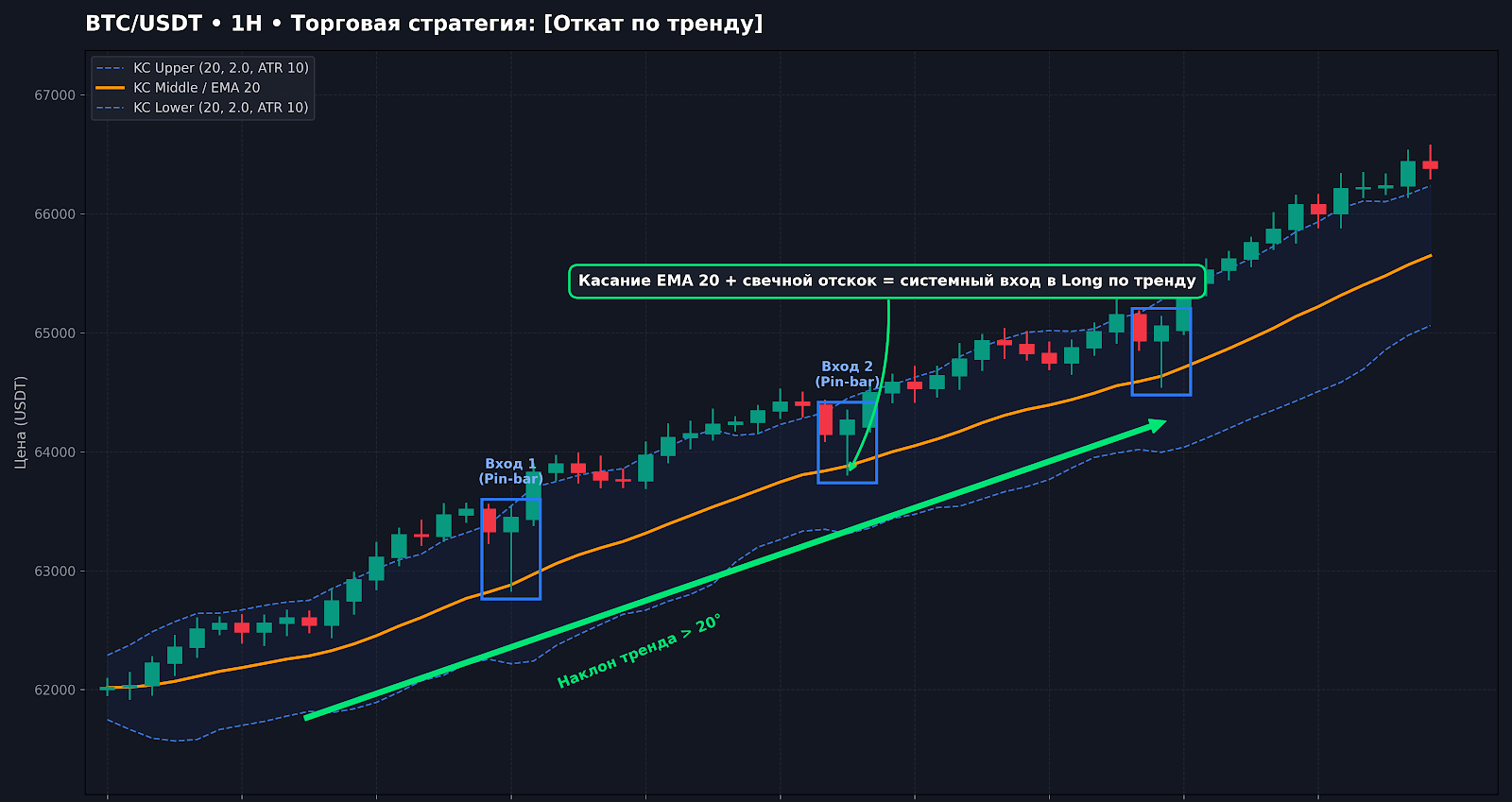

Тест средней (Pullback): признак устойчивой тенденции. Котировки опускаются к EMA 20, встречают лимитный спрос покупателей и возобновляют импульс по направлению тренда.
Скольжение по полосе (Riding the Bands): свечи закрываются вплотную к внешней полосе или выходят за ее пределы. Это признак мощного направленного моментума, а не сигнал к развороту.
⚠️ Предупреждение о риске:
Открытие короткой позиции исключительно на основании того, что полнотелая зеленая свеча закрылась выше внешней полосы 2.0×ATR, ведет к серии стоп-аутов. Закрытие бара за полосой подтверждает приток рыночных объемов. Без явного слома структуры на младших таймфреймах любая контртрендовая сделка несет повышенную угрозу депозиту.
🧠 Заметки практика: 2 психологические ловушки при работе с границами
Ловушка №1: Контртрендовая «ловля ножей» на перекупленности. Начинающие трейдеры ошибочно воспринимают внешнюю границу Кельтнера как непреодолимый потолок. Когда цена обновляет максимум за пределами полосы, возникает непреодолимое желание открыть Short: «Актив стал слишком дорог, возврат к средней неизбежен». Реальность: при направленном импульсе котировки скользят по границе (Riding the Bands) десятки свечей, приводя к серии стоп-аутов и ликвидаций.
Ловушка №2: Синдром упущенной выгоды (FOMO-покупка на пике). Обратная ошибка — импульсивная покупка Long по рыночной цене в тот момент, когда аномально длинная зеленая свеча уже вынесла котировки далеко за пределы верхней полосы 2.0×ATR. В этой точке статистическое преимущество на стороне продавцов: математическое ожидание требует дождаться плавного отката (Pullback) к центральной оси EMA 20, а не покупать актив на максимуме ценового растяжения.
Для валидации отбоя от EMA 20 используются разворотные свечные конфигурации Price Action:
- Пин-бар (Pin Bar): свеча с длинным направленным хвостом в сторону скользящей средней и плотным закрытием бара по вектору тренда, подтверждающая защиту уровня крупными лимитными заявками.
- Модель поглощения (Engulfing): тело сигнальной свечи целиком перекрывает диапазон предшествующего коррекционного бара вблизи EMA 20.
4. Инженерная архитектура: формулы EMA, истинный диапазон и софт
Индикатор определяет динамический центр масс инструмента и накладывает на него адаптивный шаг волатильности.
Формулы расчета полос
Upper Band = EMA(Close, N) + k × ATR(P)
Lower Band = EMA(Close, N) - k × ATR(P)
где:
N — базовый период сглаживания центральной скользящей (по умолчанию 20);
k — множитель расширения внешних границ (по умолчанию 2.0);
P — период расчета индикатора истинного диапазона ATR (10 или 20).
Механика расчета True Range (Истинного диапазона)
Чтобы зафиксировать ценовые разрывы, алгоритм Уэллса Уайлдера определяет максимальную по модулю величину из трех доступных метрик:
TR = max(High_t - Low_t, |High_t - Close_{t-1}|, |Low_t - Close_{t-1}|)
За счет сопоставления экстремумов текущего бара с ценой закрытия предыдущего Close_{t-1} индикатор сохраняет объективный масштаб колебаний даже при масштабных утренних гэпах.
Экспоненциальное сглаживание и технические различия в софте
Для расчета центральной линии используется стандартный весовой коэффициент сглаживания:
α = 2 / (N + 1)
При значении N=20 удельный вес каждого нового бара составляет α ≈ 0.0952 (9.52%), что устраняет запаздывание, характерное для простых скользящих средних.
⚠️ Предупреждение о расхождениях в торговых терминалах:
Проверяйте алгоритм усреднения ATR в настройках используемого терминала. В TradingView по умолчанию задействовано классическое сглаживание Уайлдера (RMA с фактором α=1/P). В MetaTrader 4/5, некоторых веб-терминалах и библиотеках Python разработчики нередко усредняют истинный диапазон простой SMA или стандартной EMA. Из-за этого ширина внешних границ может расходиться на 5–15% на идентичных графиках. Для точного соблюдения мани-менеджмента переключайте метод расчета ATR на RMA.
5. Сравнение с полосами Боллинджера: математическая разница и сценарии выбора
Принципиальное отличие индикаторов состоит в формуле расчета ширины коридора. Полосы Боллинджера (Bollinger Bands) опираются на среднеквадратичное отклонение (σ, статистическую дисперсию цен), а Канал Кельтнера — на средний истинный диапазон (ATR, выраженный в реальных пунктах цены).
«Эффект воздушного шара» у Bollinger Bands: в формуле стандартного отклонения разница между текущей ценой и средней возводится в квадрат. Единичная новостная свеча-шпилька мгновенно раздувает полосы Боллинджера в стороны. Котировки уже вернулись в рабочий коридор, но полосы остаются растянутыми еще 15–20 свечей.
Поведение Канала Кельтнера: расчет через линейный ATR исключает чрезмерную деформацию. Коридор расширяется строго пропорционально телам свечей и возвращается к адекватному рабочему размеру сразу после завершения всплеска.
| Параметр сравнения | Полосы Боллинджера (Bollinger Bands) | Канал Кельтнера (Keltner Channel) | Практическое следствие для трейдера |
|---|---|---|---|
| Базовый расчет | Среднеквадратичное отклонение (σ) | Средний истинный диапазон (ATR) | Кельтнер измеряет ход актива в пунктах, Боллинджер — дисперсию от средней |
| Реакция на импульсный шип | Нелинейное раздувание полос («пузырь») | Пропорциональное плавное расширение | Кельтнер сохраняет корректные уровни сразу после закрытия шпильки |
| Центральная линия | Простая средняя (SMA 20) | Экспоненциальная средняя (EMA 20) | Ось Кельтнера быстрее подтверждает смену тренда |
| Роль в системе | Фиксация аномальной компрессии и эксцессов | Сопровождение тренда и вход на откатах | Инструменты объединяются в комбинированные сетапы сжатия |

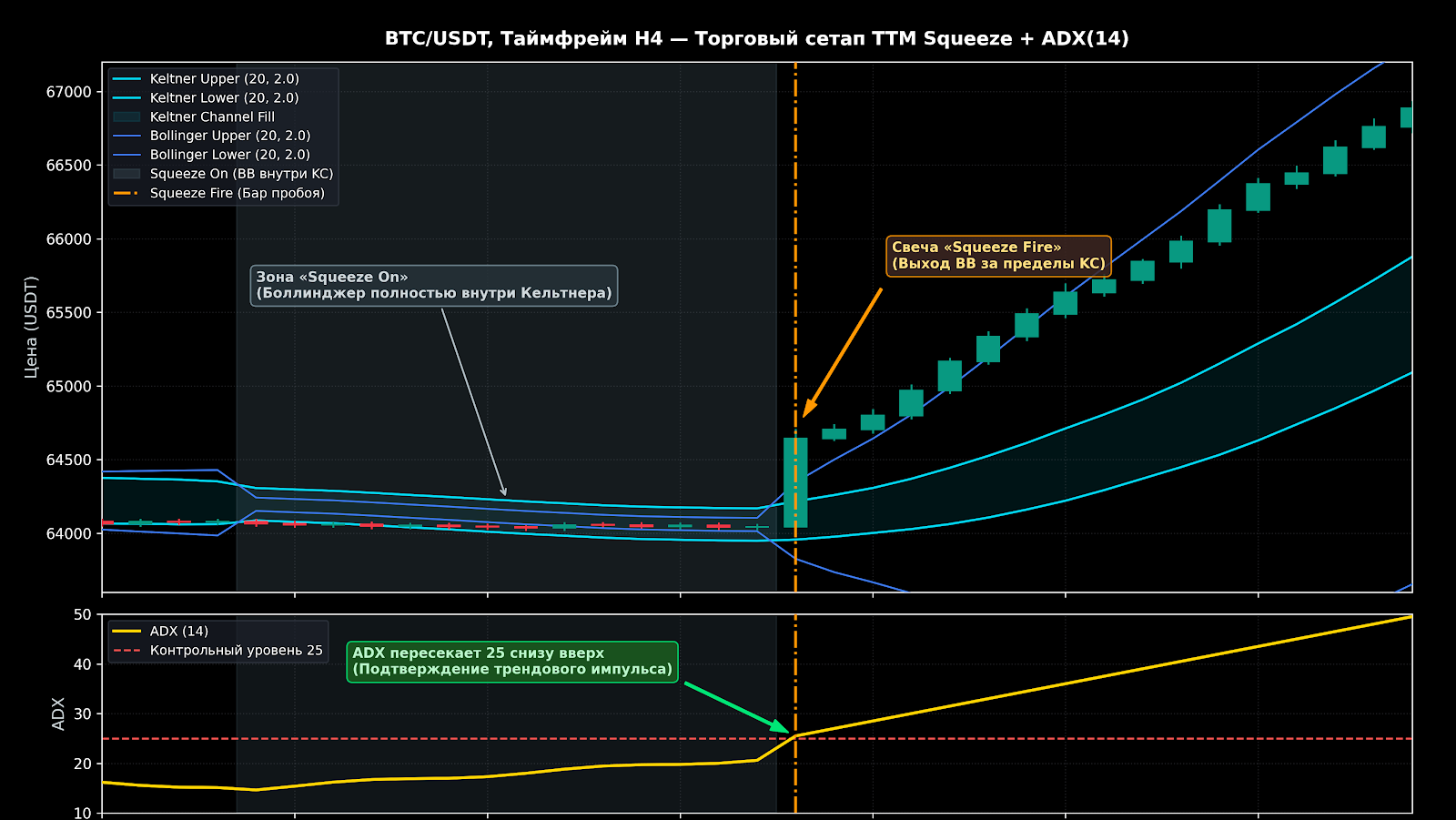

6. Сетап TTM Squeeze: пошаговый алгоритм торговли взрывных импульсов
Методика Джона Картера объединяет сильные стороны обоих индикаторов, выявляя переход котировок из фазы компрессии (накопления энергии) в направленный импульс.
| Фаза сетапа | Состояние индикаторов на графике | Системное действие трейдера |
|---|---|---|
| 1. Накопление энергии («Squeeze On») | Внешние полосы Bollinger Bands (20, 2.0) целиком сжались внутри полос Keltner Channel (20, 2.0). | Вход строго заблокирован. Идет набор институциональной позиции, рынок в зажатом коридоре. |
| 2. Снятие сжатия («Squeeze Fire») | Свеча закрывается с выходом внешних полос Боллинджера наружу за пределы линий Кельтнера. | Активация боевого режима. Ожидается подтверждение вектора импульса. |
| 3. Валидация моментума (Гистограмма) | Столбцы линейной регрессии цен закрытия за 20 баров: выше 0 и растут (Long) либо ниже 0 и падают (Short). | Определение направления ордера. |
| 4. Фильтр трендовой силы (ADX) | Линия индикатора ADX(14) пробивает уровень 25 снизу вверх и направлена по восходящей. | Исполнение рыночного входа. Подтвержден приток направленного объема. |
7. Калибровка параметров под классы активов
Попытка использовать шаблонные настройки на разнородных рынках разрушает математическое ожидание торговой системы. Разным сегментам требуется собственная калибровка множителя и таймфреймов:
| Торговый сегмент | Рабочий таймфрейм | Параметры (Length / Mult / ATR) | Дополнительный фильтр | Специфика исполнения |
|---|---|---|---|---|
| Forex (EUR/USD, GBP/USD) | M15 – H1 | 20 / 1.5 / 10 (интрадей) или 20 / 2.0 / 14 | Фильтр торговых сессий (Лондон, Нью-Йорк) | Высокая частота возвратов к EMA во время Азии; учет банковских спредов |
| Криптовалюты (BTC, ETH) | H4 – D1 | 20 / 2.2 / 20 (множитель 2.2) | Кумулятивная дельта (CVD) и открытый интерес | Отсечение ложных теней (спайков): вход строго по закрытию тела свечи |
| Фондовый рынок (Акции, Индексы) | D1 (Daily) | 20 / 2.0 / 20 (Source: Typical Price) | Положение цены относительно SMA 200 | Запрет на вход в среднесрочные сделки за 24 часа до публикации отчетности |
8. Стресс-тест канала: 3 сценария рыночных сбоев
Любой индикаторный алгоритм теряет эффективность при определенных фазах рынка. Четкое понимание границ применимости предотвращает потерю депозита.
| Рыночный сценарий | Что происходит с индикатором | Ошибка новичка | Алгоритм защиты |
|---|---|---|---|
| Консолидация внутри сужающегося клина | Полосы сужаются, котировки пересекают EMA 20 каждые 2–3 свечи | Попытка торговать откаты внутри хаотичного распила | ЕСЛИ ADX(14) падает ниже 20, ТО входы по Каналу Кельтнера полностью блокируются |
| Макроэкономические шоки (CPI, ставки) | Полосы расширяются с опозданием, свечи оставляют тени по 300–400% ATR | Попытка поймать разворот рыночным ордером в первые секунды импульса | Правило Blackout: полный запрет на совершение сделок за 30 минут до и после публикации новости |
| Безоткатное параболическое ралли | Свечи закрываются строго снаружи полосы 2.0×ATR десятки баров подряд | Попытки усреднять контртрендовый шорт в надежде на возврат к средней | Категорический запрет контртренда. Сопровождение прибыли трейлинг-стопом по EMA 20 |
9. Выбор платформы: аудит доступности индикатора
| Платформа | Наличие из коробки | Сильные стороны | Подводные камни и издержки | Вердикт |
|---|---|---|---|---|
| TradingView | Да, встроен в ядро поиска | Быстрая калибровка множителя, код на Pine Script v6, готовые сборки TTM Squeeze | Ограничение на число одновременно активных индикаторов на бесплатном тарифе Basic | Идеально подходит для графического анализа и поиска сетапов |
| MetaTrader 4 (MT4) | Нет (только внешний файл .mq4) | Минимальная нагрузка на CPU, прямая интеграция в советники (EA) | Большинство общедоступных скриптов в сети написаны по формуле 1960 года без учета ATR | Подходит для автоматизации существующих торговых роботов |
| MetaTrader 5 (MT5) | Нет (установка через маркет MQL5) | Высокая скорость бэктестинга на тиковой истории с учетом реального спреда | Необходимость компиляции исходников и обилие низкокачественных платных копий | Оптимальный выбор для алгоритмической торговли валютой и фьючерсами |
| Терминалы брокеров (Т-Банк, БКС, Финам) | Частично | Заключение сделок в один клик без установки дополнительного софта | Часто заблокирован выбор метода сглаживания ATR, средняя зафиксирована как SMA | Подходит только для общей оценки среднесрочного тренда на D1 |
10. Мани-менеджмент: пошаговый расчет объема позиции и стоп-лосса через ATR
Без фиксированного управления капиталом ни одна стратегия не гарантирует положительного математического ожидания. Риск на сделку рассчитывается от капитала, а не берется произвольным лотом.
Расчетные формулы
Объем позиции (акции/лоты) = (Депозит × Риск в долях) / |Цена входа - Уровень Stop-Loss|
Take-Profit = Цена входа + Риск на акцию × Коэффициент R:R
Практический расчет с круглыми цифрами
- Депозит на счете: $10,000.
- Лимит риска на сделку: 1% от депозита ($100).
- Торгуемый инструмент: акция стоимостью $150.00.
Показания Keltner Channel (20, 2.0, ATR 10):
- Центральная ось EMA 20 = $150.00.
- Значение ATR 10 = $3.00.
- Нижняя граница: $150.00 - 2.0 × $3.00 = $144.00.
- Верхняя граница: $150.00 + 2.0 × $3.00 = $156.00.
Точка входа: открываем сделку Long при отскоке котировок от центральной EMA 20 по цене $150.00.
Размещение защитного Stop-Loss: ставим стоп-ордер на середину дистанции между центральной осью и нижней границей:
Stop-Loss = ($150.00 + $144.00) / 2 = $147.00
Определение ценового риска на 1 акцию (ΔP):
ΔP = $150.00 - $147.00 = $3.00
Расчет допустимого объема позиции:
Объем = $100 / $3.00 ≈ 33 акции
Контрольная проверка: при падении котировок к уровню $147.00 суммарный убыток составит:
33 × $3.00 = $99.00,
что строго укладывается в заданный лимит риска $100 (1% от депозита).
Определение уровня Take-Profit (при соотношении R:R = 2:1):
ΔTake = $3.00 × 2 = $6.00
Take-Profit = $150.00 + $6.00 = $156.00
Расчетная цель $156.00 совпадает с внешней верхней полосой Канала Кельтнера ($150.00 + 2.0 × $3.00 = $156.00), фиксируя прибыль на границе статистического экстремума.
11. Предторговый чек-лист: 6 шагов валидации сигнала
- [ ] 1. Вектор центральной оси: наклон EMA 20 направлен в сторону сделки под углом >20°.
- [ ] 2. Контекст старшего таймфрейма: непосредственно перед ценой нет ключевых уровней поддержки или сопротивления на графиках H4/D1.
- [ ] 3. Сигнал Price Action: коррекционная свеча закрылась подтвержденным отбоем от EMA 20 (сформирован пин-бар или модель поглощения).
- [ ] 4. Соблюдение мани-менеджмента: расчетный Stop-Loss выставлен за расчетную середину расстояния до полосы ATR, суммарный риск не превышает 1% от депозита.
- [ ] 5. Математическое ожидание: потенциал хода котировок до противоположной границы канала дает соотношение риск/прибыль от 2:1 и более.
- [ ] 6. Новостной календарь: в ближайшие 30 минут отсутствуют публикации макроэкономических новостей высшей категории важности (3 звезды).
12. План действий: пошаговый старт
- Подготовка рабочей среды: откройте TradingView, добавьте на график индикатор Keltner Channels, укажите среднюю EMA 20, множитель 2.0 и период ATR 10 (метод сглаживания RMA).
- Бэктестинг без риска: выберите торговый инструмент (например, EUR/USD или BTC/USDT) и через симулятор рынка отработайте минимум 30 сделок по паттерну «Откат к EMA 20», фиксируя результаты в таблице.
- Контроль выставления стопов: убедитесь, что во всех смоделированных сделках защитный уровень выставлялся строго по правилу половины расстояния ATR до внешней полосы.
- Тест на демо-счете: совершите 20 сделок в реальном времени на демо-счете, строго контролируя риск-лимит в 1% на позицию.
- Выход на реальный рынок: переходите к работе боевым объемом капитала только после достижения винрейта от 45% при среднем коэффициенте прибыль/риск от 1.8:1.
