Осциллятор Клингера (KVO): практическое руководство по настройке, сигналам и фильтрации объемов
Оглавление
- Что такое осциллятор Клингера вся суть
- Принцип работы и фильтрация рыночного шума
- Анатомия рабочего окна: элементы KVO
- Математика расчета: пошаговое вычисление Volume Force
- Калибровка параметров под рабочий таймфрейм
- 3 базовых сигнала KVO и правила их интерпретации
- Проверенные торговые сетапы и риск-менеджмент
- Граничные условия: где показания осциллятора сбоят
- Сравнение аналитических платформ для работы с KVO
- Чек-лист проверки сетапа перед входом в сделку
- План внедрения индикатора в торговую систему
- Вопросы и ответы (FAQ)
1. Суть индикатора осцилятор Клингера за 30 секунд
Обычный свечной график показывает, куда пошла цена, но скрывает, были ли в этом движении реальные деньги. Если котировка летит вверх на пустом объеме, рынок создает иллюзию пробоя. Осциллятор Клингера (Klinger Volume Oscillator, KVO) сопоставляет внутридневной ценовой спред High–Low с биржевым объемом, отсекает слабый объем от сильного и заблаговременно подсвечивает действия крупных игроков на стадиях скрытого накопления и распределения позиций.
| Состояние линий KVO | Положение относительно нуля | Рыночный контекст | Торговое действие |
|---|---|---|---|
| KVO пересекает Signal снизу вверх | Ниже нулевой оси (зона перепроданности) | Завершение коррекции, импульс покупателей | Рассматривать покупки (Buy) при подтверждении тренда |
| KVO пересекает Signal сверху вниз | Выше нулевой оси (зона перекупленности) | Истощение покупателей, давление продавцов | Рассматривать продажи / шорт (Sell) |
| Пробой нулевой оси снизу вверх | Переход из отрицательной зоны в положительную | Среднесрочный переток капитала в сторону лонга | Удержание или наращивание позиции |
| Дивергенция (пик цены растет, пик KVO падает) | Не имеет значения | Ложный ценовой рост на затухающих объемах | Подтяжка Stop Loss, частичная фиксация прибыли |
2. Принцип работы и фильтрация рыночного шума
Инструмент решает фундаментальную задачу технического анализа — отсекает ложные движения, возникающие на манипулятивном или истощенном объеме. Если котировка демонстрирует активный подъем, но торговая активность концентрируется в нижней половине свечного диапазона, алгоритм интерпретирует импульс как скрытую раздачу позиций крупными продавцами.
Исторический факт-чек: В сетевых публикациях регулярно тиражируется ошибка о создании алгоритма в 1977 году. На самом деле Стивен Клингер разработал осциллятор и официально представил его в профильном издании Technical Analysis of Stocks & Commodities в декабре 1997 года в статье «Identifying Trends with Volume Analysis».
В отличие от индикатора On-Balance Volume (OBV), который прибавляет или отнимает весь объем бара исключительно по факту цены закрытия, KVO взвешивает положение типичной цены внутри полного диапазона High–Low. Если сравнивать инструмент с Chaikin Money Flow (CMF), не использующим двухэтапное экспоненциальное сглаживание, KVO объединяет силу денежного потока с динамикой двух скользящих средних, устраняя рыночный шум без потери чувствительности к разворотам.
3. Анатомия рабочего окна: элементы KVO
Рабочая область осциллятора располагается в отдельном подокне под ценовым графиком и состоит из четырех элементов:
- Быстрая линия KVO: разница между 34-периодной и 55-периодной экспоненциальными скользящими средними (EMA), рассчитанными от кумулятивной силы объема. Она мгновенно реагирует на перераспределение денежных потоков.
- Медленная сигнальная линия (Signal Line): 13-периодная EMA от быстрой линии KVO. Служит направляющей для генерации точек входа.
- Нулевая горизонтальная ось: граница рыночного баланса. Расположение кривой выше нуля указывает на преобладание покупателей, а просадка ниже нулевой отметки фиксирует инициативу продавцов.
- Зоны экстремальных значений: выраженные локальные впадины и пики линий без фиксированных уровней перекупленности и перепроданности. Объем торгов не ограничен фиксированной шкалой от 0 до 100 (как в RSI), поэтому экстремумы оцениваются относительно диапазона конкретного актива.
4. Математика расчета: пошаговое вычисление Volume Force
Преобразование свечных данных в кривую осциллятора происходит в четыре последовательных этапа:
Вычисление типичной цены (Typical Price, TP):
TP = (High + Low + Close) / 3
Определение направления тренда (T):
Текущая TP сопоставляется со значением предыдущего бара TPprev:
Если TP > TPprev ⇒ T = +1
Если TP ≤ TPprev ⇒ T = -1
Взвешивание объема через размах свечи (Volume Force, VF):
Размах свечи равен dm = High - Low. Далее оценивается положение типичной цены внутри диапазона:
VF = Volume × T × |(2 × ((TP - Low) - (High - TP)) / (High - Low))|
(в канонической записи: VF = Volume × T × |(2 × (TP - High - Low)) / (High - Low)|)
Сглаживание и построение линий осциллятора:
Значения VF формируют кумулятивный накопитель KCV, от которого рассчитываются экспоненциальные средние:
KVO = EMA34(KCV) - EMA55(KCV)
Signal = EMA13(KVO)
Сквозной пример расчета для единичной свечи
Исходные параметры бара: High = 110, Low = 100, Close = 108, Volume = 1000.
Предыдущее значение: TPprev = 103.
Шаг 1. Расчет типичной цены:
TP = (110 + 100 + 108) / 3 = 318 / 3 = 106
Шаг 2. Определение вектора движения:
106 > 103 ⇒ T = +1
Шаг 3. Расчет коэффициента внутрибарного распределения:
|2 × 106 - 110 - 100| / (110 - 100) = |212 - 210| / 10 = 2 / 10 = 0.2
Шаг 4. Итоговая сила объема (VF):
VF = 1000 × (+1) × 0.2 = +200
В кумулятивный накопитель KCV поступает +200 единиц объема вместо «сырых» 1000. Это исключает искажение расчетов, когда свеча закрылась внутри диапазона с заметным отступом от локального максимума.

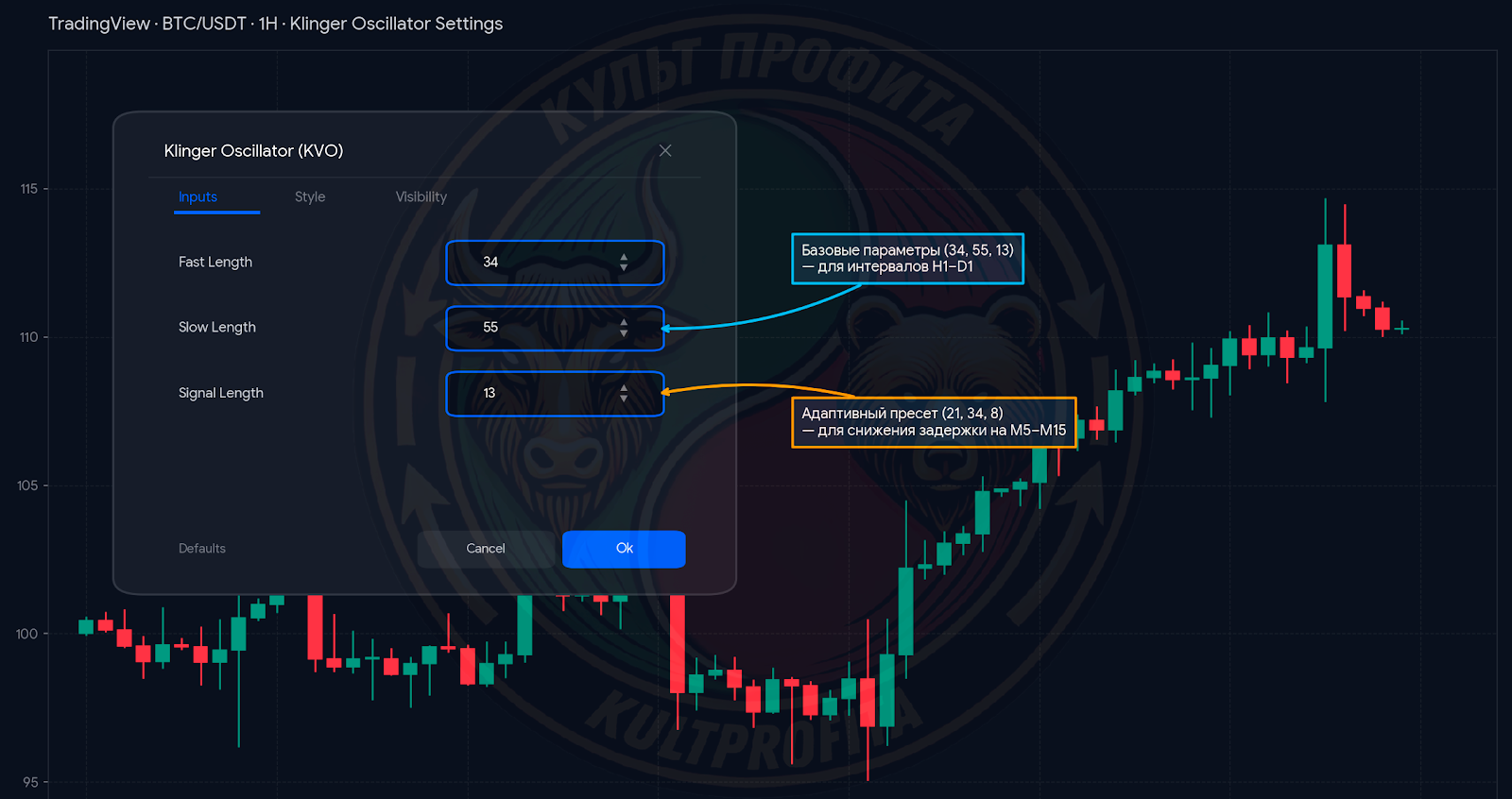

5. Калибровка параметров под рабочий таймфрейм
Базовые периоды Стивена Клингера (34, 55, 13) рассчитаны на дневные графики фондового рынка. Перенос алгоритма на внутридневные интервалы или круглосуточные активы требует корректировки длины скользящих средних:
| Стиль торговли | Рабочий таймфрейм | Быстрая EMA | Медленная EMA | Сигнальная EMA | Цель калибровки |
|---|---|---|---|---|---|
| Скальпинг / Дейтрейдинг | M5 – M15 | 21 | 34 | 8 | Уменьшение задержки на микроструктуре баров |
| Свинг-трейдинг / Криптовалюты | H1 – H4 | 34 | 55 | 13 | Оптимальный баланс сглаживания и скорости |
| Позиционный трейдинг / Акции | D1 – W1 | 55 | 89 | 21 | Отсеивание ложных пробоев и ценовых манипуляций |
6. 3 базовых сигнала KVO и правила их интерпретации
1. Пересечение линий KVO и Signal с зональной валидацией
Открытие сделок на каждом пересечении линий приводит к потерям депозита на комиссиях. Пересечение отражает локальное изменение динамики объема, поэтому сигнал требует обязательного подтверждения положением относительно нуля:
- Условие для покупки (Long): быстрая линия KVO пересекает Signal снизу вверх строго в отрицательной области (ниже нулевой оси). Это свидетельствует об исчерпании давления продавцов.
- Условие для продажи (Short): быстрая линия KVO пересекает Signal сверху вниз строго в положительной области (выше нулевой оси). Это подтверждает уход покупателей.
- Нейтральная зона: если пересечение формируется в узком коридоре около нуля, сигнал отклоняется.
⚠️ Психологическая ловушка практика: иллюзия «вечной позиции»
В базовых руководствах новичкам часто навязывают ошибочную догму: закрывать шорт и сразу переворачиваться в лонг по обратному пересечению KVO. На практике реверсивная торговля без фильтра старшего тренда превращает трейдера в заложника комиссий и проскальзываний («пила» в боковике способна уничтожить 15–25% депозита за серию ложных кроссоверов). KVO — это не автомат переворота, а индикатор импульса объема: позиция открывается только при подтверждении тренда старшего порядка, а закрывается по структурным тейк-профитам или выходу объема, после чего трейдер берет паузу вне рынка.
2. Пробой нулевой оси как индикатор среднесрочной тенденции
Переход KVO через центральную нулевую линию фиксирует смещение баланса спроса и предложения:
- Пересечение нулевой отметки снизу вверх указывает на то, что накопленный объем покупок преобладает на дистанции.
- Спуск под нулевую отметку фиксирует переход контроля к продавцам.
Правило фильтрации: Открытие длинных позиций при нахождении KVO под нулевой осью не рекомендуется (за исключением подтвержденной конвергенции). Пока осциллятор находится ниже нуля, рынок контролируют продавцы, а локальные восходящие импульсы носят характер коррекций.

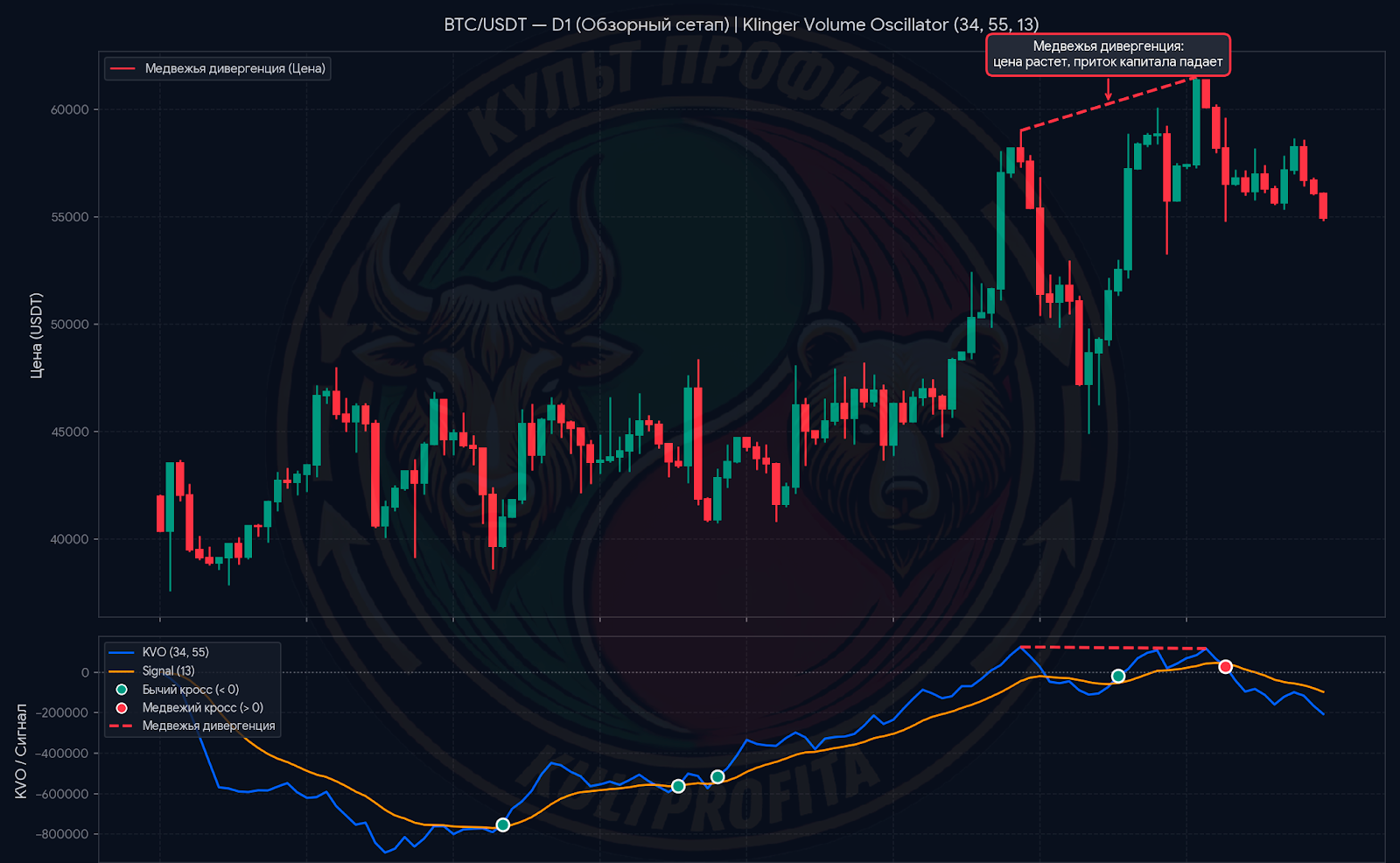

3. Расхождение экстремумов (бычья и медвежья дивергенция)
Дивергенция предупреждает об истощении текущего ценового движения:
- Бычья конвергенция: котировка обновляет локальный минимум (Lower Low), а осциллятор формирует повышающийся минимум (Higher Low). Участники рынка поглощают продажи лимитными ордерами.

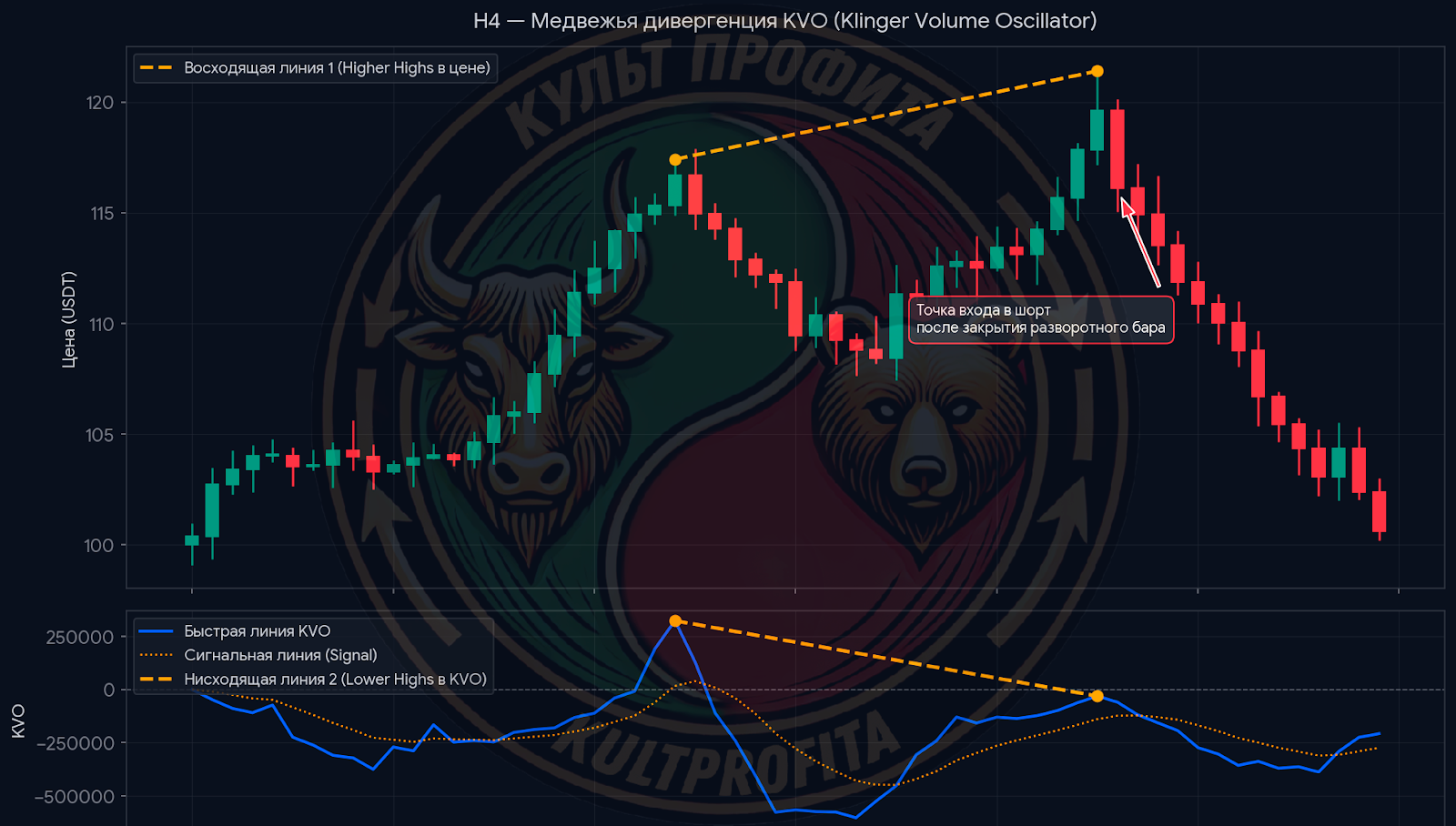

- Медвежья дивергенция: котировка фиксирует новый пик (Higher High), тогда как вершины KVO последовательно снижаются (Lower High). Подъем цены продолжается по инерции на затухающем объеме.
Контроль риска: В сильном тренде осциллятор способен выдавать серию из 3–4 дивергенций подряд без глубокого отката. Открывать контртрендовую сделку только по факту расхождения линий нельзя: требуется подтверждение со стороны свечной формации (поглощение или пробой ближайшей зоны поддержки).
7. Проверенные торговые сетапы и риск-менеджмент
Сетап 1. KVO + 200 EMA (Фильтрация старшего тренда)
- Старший фильтр: на таймфрейме D1 или H4 котировка должна находиться выше 200 EMA для лонга или ниже 200 EMA для шорта.
- Откат: на рабочем таймфрейме H1 дождаться ухода осциллятора KVO в отрицательную зону под нулевую ось.
- Точка триггера: зафиксировать пересечение быстрой линией KVO сигнальной EMA снизу вверх строго ниже нуля.
- Защита позиции: выставить Stop Loss за ближайший структурный минимум.

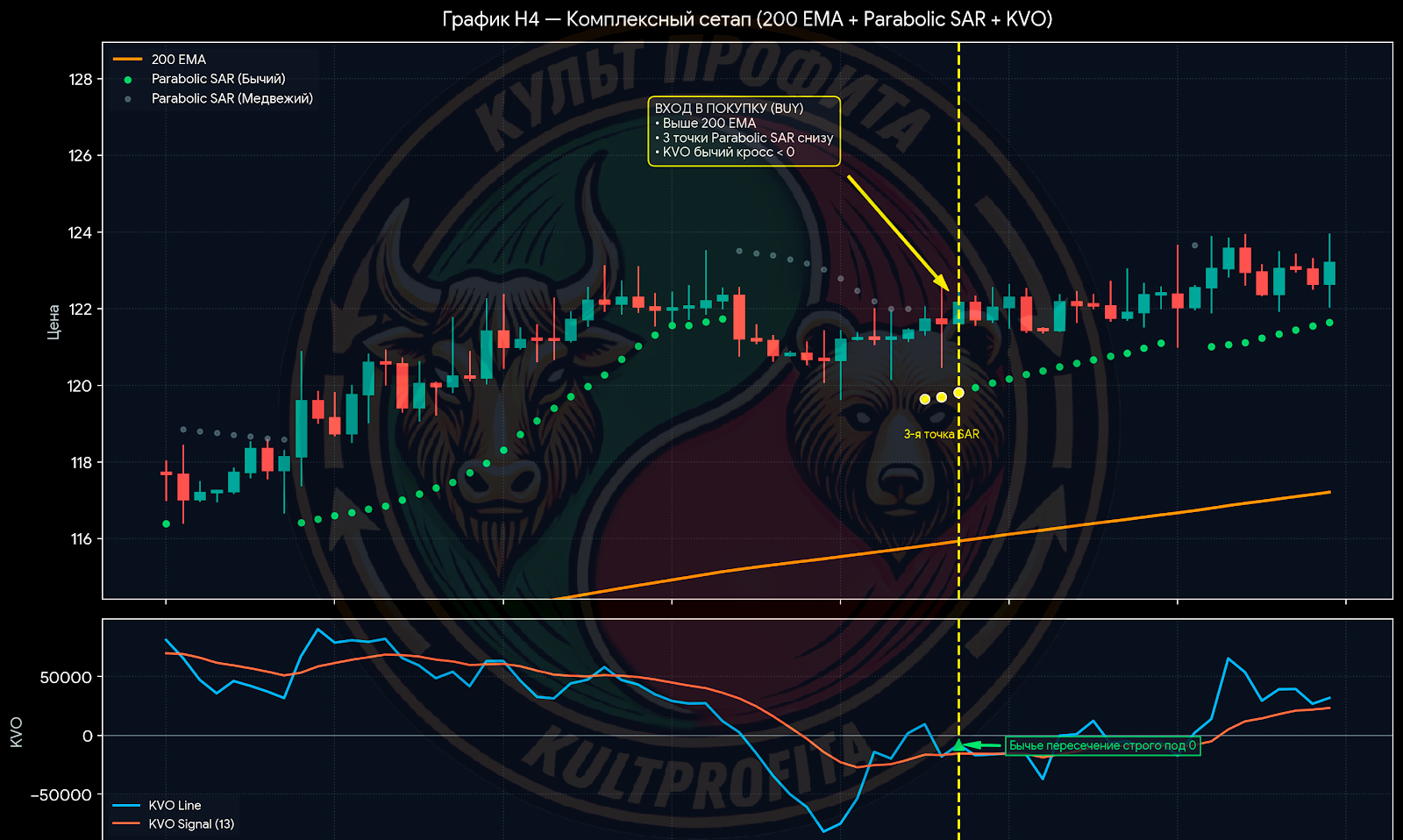

Сетап 2. KVO + Parabolic SAR (Импульсный вход с трассировкой)
- Идентификация импульса: зафиксировать бычье пересечение KVO и Signal в отрицательной полуплоскости.
- Подтверждение: индикатор Parabolic SAR (шаг 0.02, максимум 0.2) переносит маркеры под свечи и формирует подряд от 2 до 3 точек снизу.
- Исполнение: вход по рыночной цене на открытии следующего бара после подтверждения от SAR.
- Сопровождение: подтягивать Stop Loss по точкам Parabolic SAR вплоть до обратного пересечения линий осциллятора.
Расчет рабочего объема позиции по формуле риска
Ни один индикатор объема не устраняет вероятность ложного пробоя. Для сохранения капитала размер сделки рассчитывается через фиксированный процент риска:
Объем позиции (Position Size) = (Депозит × Риск в % / 100) / |Цена входа - Цена Stop Loss|
Параметры торгового счета:
- Депозит: $10,000
- Допустимый риск: 1% ($100)
Параметры сетапа (BTC/USDT):
- Цена входа (Pentry): $60,000
- Уровень Stop Loss (Pstop): $58,500
- Ценовая дистанция до стопа: $60,000 - $58,500 = $1,500 (2.5%)
Расчет:
- Риск в деньгах: $10,000 × 0.01 = $100
- Объем сделки: $100 / $1,500 ≈ 0.0667 BTC
Номинальный размер позиции составляет 0.0667 BTC ($4,000 при плече 1x). В случае срабатывания Stop Loss чистый убыток составит ровно $100, что защищает депозит от просадки независимо от рыночной волатильности.
8. Граничные условия: где показания осциллятора сбоят
KVO не является граалем и неизбежно выдает ложные сигналы при нарушении структуры входящих данных по объему:
| Рыночная среда | Причина сбоя KVO | Практическое последствие | Защитный регламент трейдера |
|---|---|---|---|
| Спот-рынок Forex | Учет тикового объема вместо биржевого оборота | Искажение формулы VF, регулярные запаздывания | Применять KVO исключительно на централизованных фьючерсах валют или акциях |
| Низковолатильный флэт | Снижение реального объема, паразитные колебания около нуля | Серия ложных пересечений («распил» баланса) | Блокировать входы при значениях индикатора ATR ниже его скользящей средней |
| Новостной спайк объема | Одиночный аномальный всплеск на одной свече | Искажение средних EMA, запоздалый вход на излете движения | Пропускать от 3 до 5 баров после публикации важных макроэкономических новостей |
| Изолированный стакан криптобиржи | Расчет строится по стакану одной локальной биржи | Фрагментарность картины агрегированной ликвидности | Анализировать графики деривативных терминалов с максимальным открытым интересом (OI) |
Практическое правило: Во флэте со сниженной волатильностью осциллятор генерирует ложные пересечения около нуля. Для фильтрации таких фаз добавьте индикатор Average True Range (ATR, период 14). ЕСЛИ текущий ATR находится ниже своей 20-периодной SMA, ТО рынок находится в фазе затухания, и любые пересечения KVO игнорируются.
9. Сравнение аналитических платформ для работы с KVO
| Платформа / Терминал | Назначение и сегмент | Преимущества для анализа KVO | Ограничения и недостатки |
|---|---|---|---|
| TradingView | Универсальный чартинг (акции, крипта, фьючерсы) | Обширная база скриптов на Pine Script v5, версии с гистограммами и окраской свечей | Лимит на число одновременно активных индикаторов на базовом тарифе |
| MetaTrader 5 (MT5) | Алготрейдинг, CFD, срочный рынок | Историческое тестирование роботов на базе KVO по тиковой истории в тестере стратегий | Инструмент не входит в предустановленный пакет: требуется ручная загрузка из MQL5 CodeBase |
| Терминалы криптобирж (Bybit, Binance, OKX) | Спотовая и фьючерсная торговля криптовалютой | KVO интегрирован в окно графика и доступен сразу без установки сторонних плагинов | Индикатор учитывает объем только внутренней торговой площадки |
| TrendSpider / TC2000 | Скрининг фондового рынка | Автоматическое сканирование сотен тикеров по условиям KVO (поиск дивергенций по корзине S&P 500) | Платная подписка, повышенные требования к подготовке пользователя |
10. Чек-лист проверки сетапа перед входом в сделку
Перед отправкой торгового ордера проверьте соответствие условиям чек-листа:
- [ ] 1. Качество данных объема: актив торгуется с централизованным биржевым объемом (акции, товарные или валютные фьючерсы, деривативы с высоким открытым интересом; спотовый Forex исключен).
- [ ] 2. Направление старшего тренда: цена находится выше 200 EMA для покупок (Long) либо ниже 200 EMA для коротких позиций (Short) на таймфрейме D1/H4.
- [ ] 3. Зональность пересечения KVO: бычье пересечение быстрой линии KVO сигнальной произошло строго ниже нуля; медвежье пересечение — строго выше нуля.
- [ ] 4. Фаза волатильности: текущий ATR выше своей 20-периодной средней (рынок не зажат в узком консолидационном канале).
- [ ] 5. Новостной фильтр: до и после публикации ключевых макроэкономических показателей (CPI, ставки центробанков, финансовая отчетность) выдержан интервал от 1.5 до 2 часов.
- [ ] 6. Контроль риска: Stop Loss установлен за локальный структурный уровень, а расчетный риск на сделку не превышает 1–2% от капитала.
11. План внедрения индикатора в торговую систему
- Настройка рабочего графика: добавьте на график ликвидного актива в TradingView индикатор Klinger Oscillator со стандартными параметрами (34, 55, 13) и наложите трендовый фильтр 200 EMA.
- Анализ исторической выборки: найдите на истории актива от 20 до 30 ситуаций зонального пересечения KVO ниже нуля. Зафиксируйте, какие фильтры помогли избежать убытка на ложных срабатываниях.
- Отработка сетапов на симуляторе: совершите серию из 30–40 сделок на демо-счете строго по правилам чек-листа с целевым соотношением прибыли к риску не менее 2:1.
- Переход на рабочий депозит: начинайте торговлю с риском не более 0.5–1% на позицию, калибруя сглаживание (21, 34, 8) только при целенаправленной работе на интервалах M5–M15.
12. Вопросы и ответы (FAQ)
Чем KVO принципиально отличается от классического MACD?
Индикатор MACD оценивает динамику исключительно цен закрытия свечей, рассчитывая ускорение ценового импульса. Осциллятор Клингера базируется на денежном потоке (Volume Force), взвешивая биржевой объем через положение типичной цены внутри полного дневного размаха High–Low.
Почему KVO дает частые ложные пересечения в боковике?
Во флэте биржевой объем затухает. При отсутствии выраженного капитала алгоритм реагирует на мелкие ценовые колебания, скрещивая скользящие средние вокруг нуля. Для блокировки входов во время консолидации используется трендовый фильтр 200 EMA и индикатор волатильности ATR.
Подходит ли KVO для скальпинга на минутном графике (M1)?
На минутном таймфрейме индикатор выдает много ложных сигналов из-за рыночного микроструктурного шума и неравномерности тиков. Минимальным рабочим интервалом для KVO выступает M5–M15 с ускоренными периодами сглаживания (21, 34, 8).
Что делать, если KVO формирует бычий сигнал, а объем торгов падает?
Такой сигнал пропускается. При снижении биржевой активности формула Volume Force рассчитывается на низких абсолютных значениях, что приводит к искажениям. В объемном анализе первичный биржевой объем всегда имеет приоритет перед производными линиями индикаторов.
