Тепловая карта ликвидности (Bookmap / Liquidity Heatmap): практическое руководство по чтению стакана, скрытых манипуляций и алгоритмических зон

Анатомия тепловой карты: как переводить цветовую гамму в реальные объемы
- Координатные оси и цветовой градиент
- Пузыри сделок (Trade Bubbles): индикатор агрессивного рыночного давления
Микроструктура ордеров: выявление скрытых алгоритмических намерений
- Механика айсберг-ордеров: биржевые (Native) против синтетических (Synthetic)
- Детекция спуфинга: три признака фиктивных стенок
Математика пробоя и поглощения ликвидности
- Расчет механического времени поглощения лимитной плотности (Tbreak)
- Моделирование рыночной абсорбции через расхождение Heatmap и CVD
Специфика деривативных карт ликвидаций в криптовалютах
- Механика моделирования зон ликвидаций
- Рассинхронизация Mark Price и Last Price: природа ложных тестов
Граничные ситуации: когда тепловая карта теряет информативность
- Сценарий 1: Макроэкономический вакуум ликвидности (Liquidity Black Hole)
- Сценарий 2: Искажение масштаба (Scale Trap)
- Сценарий 3: Когнитивная ловушка «Железобетонной стены» (Заметки практика)
Мультиинструментальная связка: Heatmap + Footprint + CVD
Сравнительный аудит аналитических платформ
Практический регламент внедрения в торговую систему
- Алгоритм настройки рабочего пространства
- Дорожная карта: 3 шага для интеграции тепловой карты в торговлю
- Чек-лист проверки торгового сетапа перед входом (Pre-Trade Checklist)
Часто задаваемые вопросы (FAQ)

Тепловая карта ликвидности — это визуальная развертка биржевого стакана во времени, работающая по принципу инфракрасного тепловизора. Обычные свечные графики фиксируют лишь свершившиеся сделки, оставляя за кадром расстановку сил в очереди заявок. Тепловая карта показывает распределение капитала в динамике: где маркетмейкеры и алгоритмические фонды удерживают заградительные лимитные барьеры, где образуется вакуум ликвидности, а где скапливаются расчетные пулы принудительного закрытия маржинальных позиций.

Если японские свечи показывают, где мяч уже побывал, то тепловая карта фиксирует, как оборона выстраивает заслоны перед ударом и на каких рубежах отзывает заявки.

Параметр сравнения	Order Book Heatmap (Карта биржевого стакана)	Liquidation Heatmap (Карта ликвидаций деривативов)
Первичный источник данных	Реальные лимитные ордера участников торгов (Level 2 / Level 3 DOM).	Математическая модель распределения плеч и открытого интереса (OI).
Условия исполнения на бирже	Могут быть отменены алгоритмом в любую секунду до соприкосновения с ценой.	Исполняются принудительно биржевым движком при достижении расчетной цены маркировки (Mark Price).
Функциональная роль на графике	Механический барьер, сопротивление, поддержка либо скрытый айсберг-ордер.	Область притяжения цены («магнит»), пул стоп-ордеров и топливо для импульса.
Рабочий стек платформ	Bookmap, ATAS, TigerTrade, MobChart.	CoinGlass, Kingfisher, Hyblock Capital.

1. Анатомия тепловой карты: как переводить цветовую гамму в реальные объемы

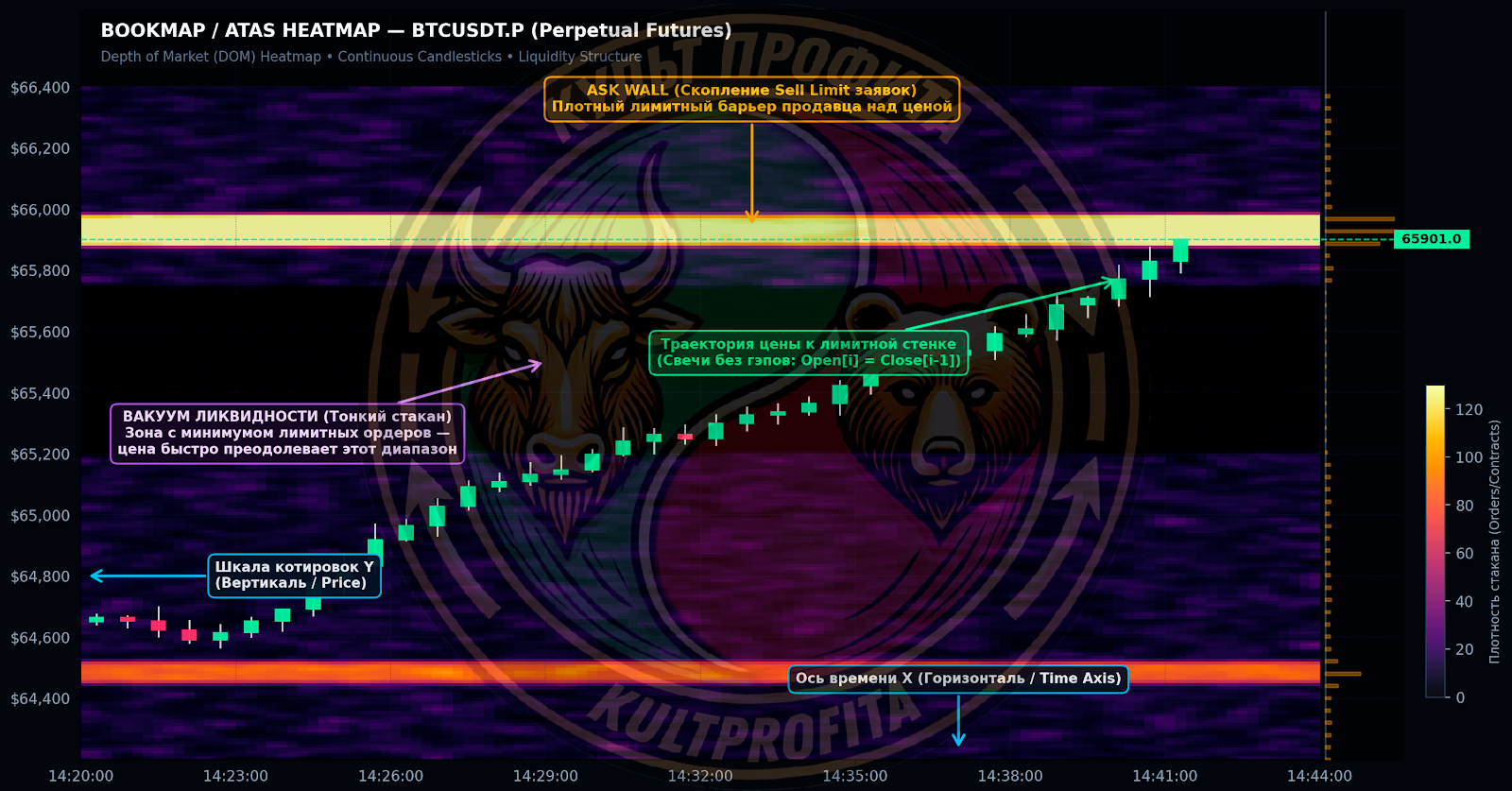

Координатные оси и цветовой градиент

Тепловая карта проецирует трехмерный массив биржевой информации на двухмерную плоскость:

Горизонтальная шкала (X): непрерывный ход времени (таймлайн).
Вертикальная шкала (Y): котировки торгового инструмента (ценовые уровни).
Цветовой градиент (Z): плотность лимитного объема на каждом конкретном ценовом тике.

Цветовая палитра калибруется программным обеспечением динамически. Изменение яркости и оттенка полосы означает перестроение лимитной плотности в режиме реального времени. Накопление новых лимитных заявок делает линию контрастнее, а частичное исполнение или отзыв ордеров гасит ее свечение.

Цветовой сегмент	Состояние биржевого стакана	Рыночное значение и контекст
Темно-синий / Черный	Разреженная глубина (минимальный объем либо пустой стакан).	Зона свободного пролета цены без механического сопротивления.
Зеленый / Голубой	Фоновая ликвидность (стандартный шум внутри дня).	Рабочий диапазон балансировки позиций рядовых участников.
Ярко-желтый / Оранжевый / Белый	Экстремальная концентрация лимитов (крупные блоки и айсберги).	Потенциальный рубеж отскока либо целевой пул для поглощения крупным капиталом.

⚠️ Параметр калибровки: На динамической шкале идентичный желтый оттенок во время спокойной азиатской сессии и на открытии американских торгов соответствует совершенно разным объемам. Оценивайте абсолютное значение лимитов в контрактах или базовой валюте (например, от 250 BTC для криптопар или от 1 500 контрактов для индекса ES), а не полагайтесь исключительно на визуальную контрастность полосы.

Пузыри сделок (Trade Bubbles): индикатор агрессивного рыночного давления

Фоновый градиент отражает пассивную сторону — ожидающие исполнения лимитные заявки. Поверх этой карты накладываются пузыри сделок (Trade Bubbles), визуализирующие встречный поток агрессивных рыночных ордеров:

Диаметр пузыря: физический размер проторгованного объема внутри тика или кластера.
Цвет маркера: направление рыночной атаки по правилу тик-теста. Зеленый пузырь — агрессивный Buy по цене Ask; красный пузырь — агрессивный Sell по цене Bid.

Логика валидации истощения (Exhaustion):
ЕСЛИ цена приближается к плотной полосе лимитного объема,
И диаметр рыночных пузырей последовательно уменьшается по мере движения котировки к уровню,
ТО рыночная агрессия иссякает: формируется сетап истощения импульса с высокой вероятностью отскока без механического пробоя уровня.

2. Микроструктура ордеров: выявление скрытых алгоритмических намерений

Механика айсберг-ордеров: биржевые (Native) против синтетических (Synthetic)

Институциональные участники редко выставляют крупные позиции единым видимым блоком, чтобы не сдвигать спред и не провоцировать опережающие заявки (front-running). Для скрытного набора позиций применяются алгоритмы айсберг-ордеров: в общедоступном Depth of Market (DOM) транслируется лишь малая верхушка (от 1% до 10% объема), тогда как основная часть заявки удерживается в скрытом состоянии.

Биржевые айсберги (Native): поддерживаются внутренним движком matching engine торговой площадки (характерны для бирж вроде CME). По мере выкупа видимой части биржевой движок автоматически и мгновенно возобновляет следующий квант на том же тике с сохранением приоритета в очереди.
Синтетические айсберги (Synthetic): генерируются внешними алгоритмами брокера или алгофонда. Очередная порция направляется в стакан отдельным траншем только тогда, когда рыночная цена касается целевого уровня.

Логика идентификации айсберга:
ЕСЛИ в узкую горизонтальную полосу непрерывно ударяют крупные пузыри встречных маркет-ордеров,
И цена не сдвигается ни на один тик,
И визуальная яркость полосы мгновенно восстанавливается после каждого поглощения,
ТО на уровне задействован скрытый институциональный айсберг-ордер, удерживающий позицию.

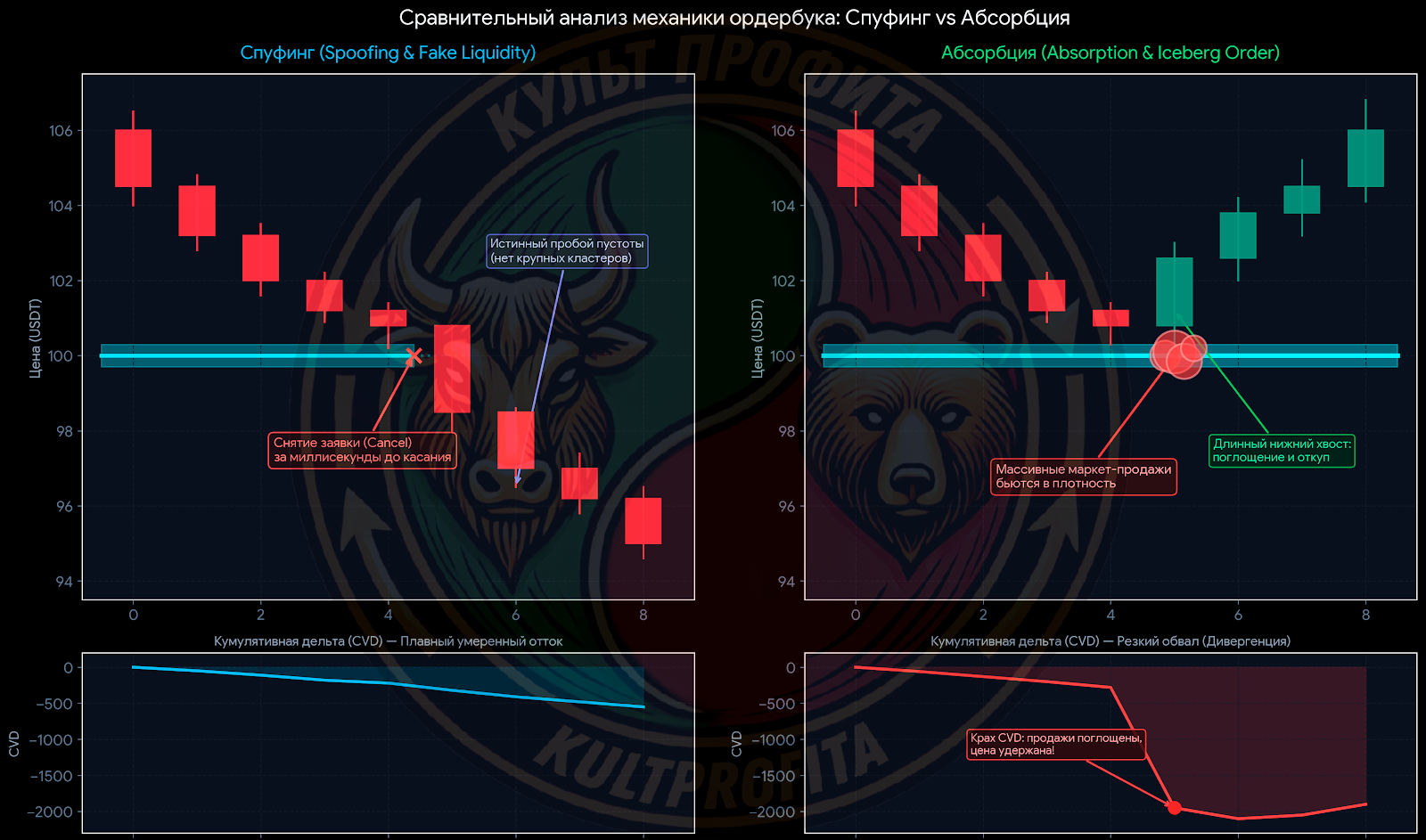

Детекция спуфинга: три признака фиктивных стенок

Спуфинг — это манипулятивная тактика выставления крупных лимитных барьеров без намерения доводить их до реального исполнения. Задача алгоритма — создать видимость непробиваемой стены, вынудить участников открывать позиции в обратную сторону, а затем снять плотность прямо перед подходом цены.

Для проверки лимитной стены выполните трехэтапный фильтр:

Замерьте время жизни заявки: настоящие институциональные уровни удерживаются в стакане десятками минут. Спуф-заявки алгоритмов HFT редко живут дольше 10–30 секунд.
Отследите реакцию стены при приближении котировки: спуфер систематически переставляет лимитный объем на безопасную дистанцию (в пределах 3–6 тиков), избегая прямого контакта со встречным рыночным потоком.
Проверьте факт исполнения: реальный лимитный барьер принимает встречный рыночный объем на себя; фиктивная стенка исчезает из стакана за доли секунды до касания первого крупного маркет-ордера.

3. Математика пробоя и поглощения ликвидности

Расчет механического времени поглощения лимитной плотности (Tbreak)

Чтобы объективно оценить вероятность удержания или пробития лимитного уровня, сопоставьте видимый объем лимитов со скоростью встречной агрессии и поправкой на вероятность отмены заявок:

Tbreak = Vlimit / (Vaggression × (1 - Rspoof))

Где:

Vlimit — зарегистрированный лимитный объем плотности (в монетах или контрактах).
Vaggression — кумулятивная скорость встречного потока рыночных ордеров (объем в минуту).
Rspoof — расчетный коэффициент риска снятия объема от 0,0 до 1,0 (историческая доля фиктивной ликвидности на активе).

Пошаговый расчет для торгового сценария

Исходные параметры: На котировке 65 000 USD выставлен Ask-барьер Vlimit = 500 BTC. Скорость агрессивных рыночных покупок составляет Vaggression = 50 BTC/мин. Исторический риск фиктивного снятия для текущей торговой сессии оценивается в Rspoof = 0,2 (20% объема — потенциальный спуфинг).

Калькуляция:
Tbreak = 500 / (50 × (1 - 0,2)) = 500 / 40 = 12,5 минут

Торговый вывод: Если за первые 4–5 минут рыночные покупатели выкупают менее 40% заявленного объема (менее 200 BTC), а скорость притока Vaggression падает ниже 25 BTC/мин, вероятность защиты уровня и последующего разворота цены превышает 70%.

Моделирование рыночной абсорбции через расхождение Heatmap и CVD

Абсорбция представляет собой процесс полного выкупа агрессивного рыночного давления лимитным участником без смещения котировки в направлении рыночного удара.

Логика фиксации поглощения (Absorption):
ЕСЛИ цена последовательно тестирует плотный лимитный уровень,
И кумулятивная объемная дельта (CVD) падает под крутым углом (преобладают агрессивные рыночные продажи),
И котировка не обновляет локальный минимум,
ТО зафиксирована институциональная абсорбция продаж лимитным покупателем — формируется приоритет для открытия длинных позиций (Long).

4. Специфика деривативных карт ликвидаций в криптовалютах

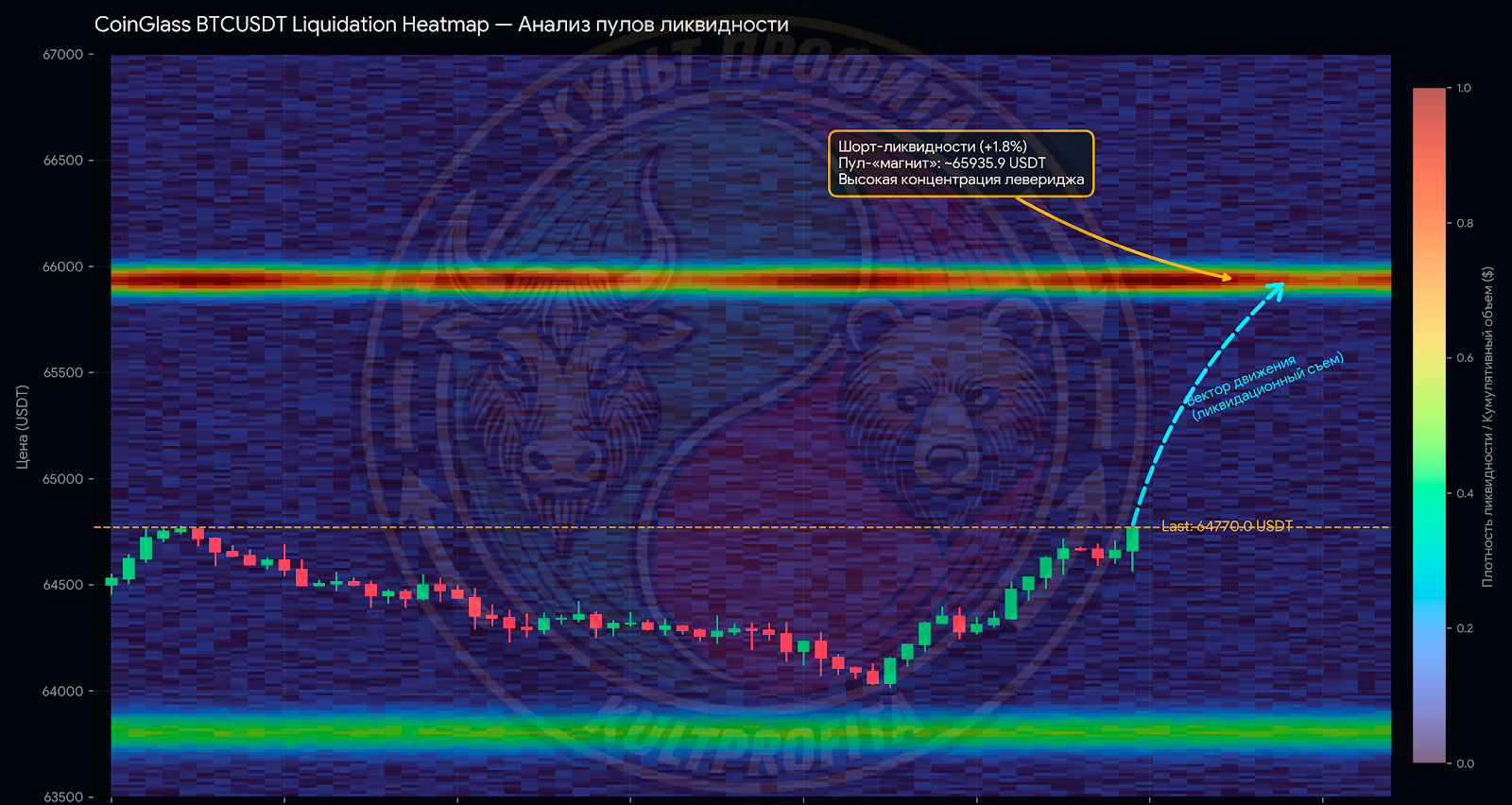

Механика моделирования зон ликвидаций

Liquidation Heatmap — это расчетная модель, а не слепок книги реальных заявок. В биржевом стакане отсутствуют ордера с меткой «ликвидация». Аналитические сервисы моделируют вероятностные уровни маржин-коллов на основе трех составляющих:

Динамики открытого интереса (Open Interest) при пробое значимых экстремумов.
Стандартных сеток кредитных плеч (от 10x до 100x).
Перекоса ставки финансирования (Funding Rate) между лонг- и шорт-позициями.

Плотные пулы ликвидаций действуют как центры рыночной гравитации. Крупным игрокам выгодно направлять цену в зоны скопления маржин-коллов: принудительные рыночные закрытия позиций создают глубокую встречную ликвидность, позволяя набрать или закрыть крупную позицию с минимальным проскальзыванием (механика Liquidity Sweep).

Рассинхронизация Mark Price и Last Price: природа ложных тестов

Нередко возникает ситуация: тень свечи на графике фьючерса пересекает яркую зону ликвидаций, но ожидаемого ускорения цены и каскадного импульса не происходит. Причина кроется в архитектуре деривативов:

Трейдер наблюдает за свечным графиком по котировке Last Price (цена последней сделки на конкретной биржевой площадке).
Ликвидационный движок криптобиржи инициирует принудительное закрытие позиций исключительно по Mark Price (индексная цена маркировки).
Mark Price рассчитывается как средневзвешенное значение спотовых котировок пула базовых бирж и защищен алгоритмами от кратковременных манипулятивных всплесков.

Если резкий ценовой всплеск Last Price задевает расчетный кластер, но спотовый индекс Mark Price остается в стороне, ликвидационный каскад физически не срабатывает.

5. Граничные ситуации: когда тепловая карта теряет информативность

Сценарий 1: Макроэкономический вакуум ликвидности (Liquidity Black Hole)

За 10–30 секунд до публикации значимой макростатистики (индексы инфляции CPI/PCE, данные по занятости Non-Farm Payrolls, решения центральных банков по процентным ставкам) маркетмейкеры централизованно отзывают лимитные ордера из стакана.

Картина на мониторе: Тепловая карта темнеет, яркие плотности исчезают по обе стороны от спреда.
Рыночный результат: Спред (Bid-Ask Spread) расширяется в 5–15 раз. Любой рыночный ордер провоцирует глубокое проскальзывание (Slippage).
План действий: Прекращайте торговлю по стакану минимум за 5 минут до публикации ключевых новостей и не рассматривайте оставшиеся лимитные заявки в качестве надежной опоры.

Сценарий 2: Искажение масштаба (Scale Trap)

Программное обеспечение калибрует цветовую палитру относительно максимального лимитного ордера, присутствующего в текущем стакане. Когда крупный участник размещает единичный аномальный блок, объем которого в 10–20 раз превосходит рабочий фон, динамическая шкала сбивается:

Единичный блок забирает на себя белый или ярко-желтый оттенок.
Все остальные внутридневные рабочие уровни окрашиваются в темно-синие цвета и перестают читаться, формируя ложное ощущение пустого рынка.

Порядок устранения Scale Trap:

Откройте параметры контрастности (Settings → Heatmap Contrast / Threshold).
Отключите режим автоматического масштабирования (Auto-scale).
Зафиксируйте верхний порог отображения (Max Cap Threshold) вручную на уровне среднего институционального ордера текущей сессии.

Сценарий 3: Когнитивная ловушка «Железобетонной стены» (Заметки практика)

💡 Ремарка практикующего трейдера:
Главная психологическая ловушка новичка при первом знакомстве с тепловой картой — вера в то, что «яркая белая полоса обязательно развернет рынок». В биржевом стакане нет абсолютных гарантий. Крупная плотность часто выставляется институциональным алгоритмом не для удержания котировки, а как встречный буфер, об который крупный игрок разгружает позицию в толпу (Sell-off into Bid).

Золотое правило риск-менеджмента: если цена подошла к стенке, но встречные маркет-пузыри не уменьшаются, а плотность на тике начинает таять со скоростью более 15–20% в секунду — выходите из позиции немедленно, не дожидаясь срабатывания стопа. Попытка пересидеть поглощение крупного лимита — самый быстрый способ получить затяжной убыток или ликвидацию.

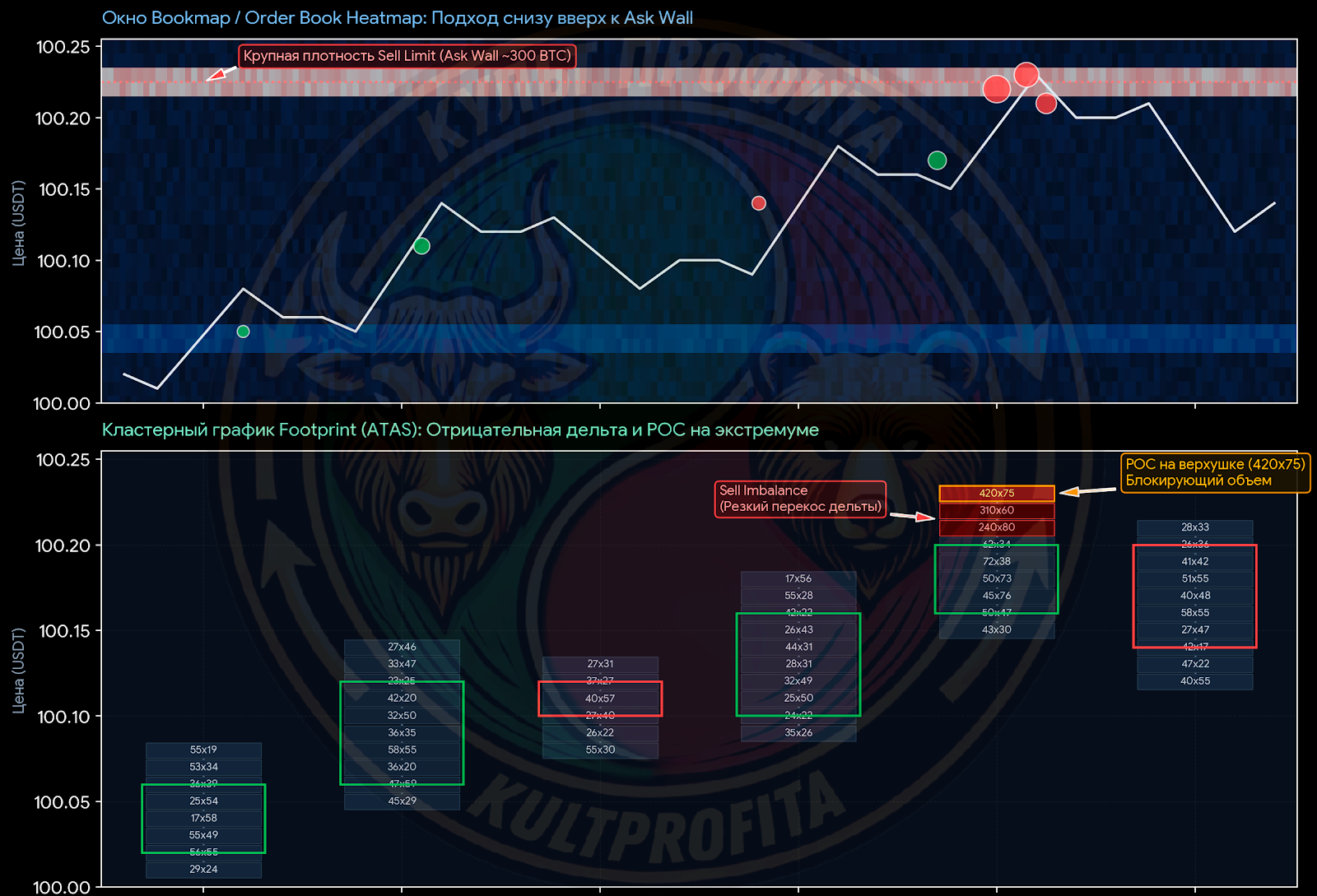

6. Мультиинструментальная связка: Heatmap + Footprint + CVD

Использование тепловой карты в отрыве от сопутствующих инструментов потока ордеров повышает риск ложных входов. Комплексный подход объединяет три взаимодополняющих источника данных:

Макро-уровень (Heatmap): Обнаружение плотного лимитного рубежа, сохраняющего устойчивость в стакане более 15 минут.
Вектор рыночной агрессии (CVD): Анализ направления и наклона кумулятивной дельты при контакте цены с уровнем для проверки скрытого выкупа или истощения.
Микроструктура свечи (Footprint): Кластерная детализация свечи. Оценка смещения максимального объема (Point of Control / POC) к границе лимитной плотности и поиск перекоса ордеров (Order Flow Imbalance).

7. Сравнительный аудит аналитических платформ

Платформа	Класс данных и глубина потока	Ключевые преимущества	Ограничения и эксплуатационные расходы
Bookmap	Level 3 (потиковый DOM + протокол Market-by-Order).	Миллисекундная детализация, надежная детекция скрытых айсбергов.	Высокая стоимость подписки; биржевые датафиды (Rithmic, CME) оплачиваются отдельно.
ATAS	Level 2 (биржевой стакан + агрегированная лента сделок).	Встроенная интеграция Heatmap с футпринтом, рыночным профилем и CVD.	Повышенные требования к ресурсам ПК (требуется дискретный GPU и от 16–32 GB RAM).
CoinGlass	Расчетная модель ликвидаций крипто-деривативов.	Работает в окне браузера; наглядная визуализация расчетных пулов стопов.	Задержка обновления от 1 до 5 минут; не отображает реальный биржевой стакан.
MobChart	Level 2 (прямой поток данных через биржевой WebSocket).	Бесплатный браузерный доступ к базовым криптовалютным парам.	Ограниченная глубина стакана; пропуск микроструктурных манипуляций HFT.

8. Практический регламент внедрения в торговую систему

Алгоритм настройки рабочего пространства

Выбор ликвидного инструмента: Торгуйте на активах с достаточной глубиной стакана — парах BTCUSDT или ETHUSDT на крипторынке, либо контрактах ES / NQ на бирже CME. На низколиквидных инструментах тепловые карты теряют статистическую ценность из-за фрагментарности лимитов.
Калибровка фильтрации объема: Отсекайте рыночный шум. Настройте порог отображения так, чтобы скрыть до 70–80% мелких заявок, оставив на экране исключительно институциональные плотности.
Подбор цветовой схемы: Используйте монохромную либо контрастную двухцветную палитру, чтобы избежать зрительного утомления при непрерывном внутридневном анализе.
Синхронизация масштаба времени: Не ограничивайтесь тиковыми микрографиками. Анализируйте распределение лимитов на отрезках от 30 минут до 4 часов для понимания общего рыночного контекста.

Дорожная карта: 3 шага для интеграции тепловой карты в торговлю

Шаг 1. Бесплатная калибровка взгляда (1–3 дня): Запустите веб-платформу (MobChart или CoinGlass) параллельно со своим стандартным свечным графиком. Не открывайте сделок. Наблюдайте за реакцией цены на крупные уровни: сколько из них отменили до касания, а сколько приняли встречный объем на себя.
Шаг 2. Настройка жесткого фильтра объемов (1 неделя): Перейдите в терминал с Level 2/3 данными (ATAS или Bookmap). Отрежьте ползунком фильтрации нижние 75% рыночного шума. Добейтесь того, чтобы на экране оставались только ключевые внутридневные уровни институциональных участников.
Шаг 3. Торговля формаций строго с подтверждением по дельте: Открывайте позицию только при одновременном соблюдении 3 факторов: удержание лимита свыше 15 минут + появление встречных пузырей сделок (Trade Bubbles) + подтвержденный разворот кумулятивной дельты (CVD).

Чек-лист проверки торгового сетапа перед входом (Pre-Trade Checklist)

Скопируйте данный блок в свой торговый журнал перед открытием каждой позиции:

[ ] 1. Идентификация типа данных: Определен ли тип экрана — реальный биржевой стакан (Order Book) или расчетная карта ликвидаций (Liquidation Heatmap)?
[ ] 2. Время удержания плотности: Удерживается ли лимитная стена в стакане свыше 15 минут (исключен ли риск быстрого спуфинга)?
[ ] 3. Факт рыночного контакта: Зафиксировано ли физическое касание уровня с появлением встречных пузырей сделок (Trade Bubbles)?
[ ] 4. Подтверждение кумулятивной дельты (CVD): Подтверждает ли наклон дельты остановку движения (наличие признаков поглощения или истощения)?
[ ] 5. Расчет уровня отмены (Инвалидация): Выставлен ли защитный стоп-лосс за пределы лимитной зоны на случай внезапного поглощения или отмены ордера?

9. Часто задаваемые вопросы (FAQ)

Гарантирует ли крупная яркая стенка обязательный отскок цены?

Нет. Плотная лимитная зона указывает исключительно на концентрацию пассивного объема. Крупные участники нередко выставляют видимый блок в стакан намеренно, чтобы набрать встречную позицию об агрессивную толпу. Если встречный поток рыночных ордеров не утихает, заявленная плотность полностью поглощается, после чего рынок продолжает движение в сторону пробоя.

Почему цена коснулась пула ликвидаций на карте, но движения не последовало?

Принудительное закрытие маржинальных контрактов на криптобиржах инициируется индексной ценой маркировки (Mark Price), а не ценой последней совершенной сделки (Last Price). Если локальный спайк задел уровень исключительно на графике Last Price, ликвидационный механизм биржи не активирует каскад ордеров.

Достаточно ли тепловой карты для торговли без использования графиков?

Торговля исключительно по тепловой карте создает риск «туннельного зрения». Стакан демонстрирует локальную микроструктуру, но без учета зон дневного баланса, старших уровней поддержки и профиля объема трейдер рискует регулярно совершать сделки против старшего тренда.

Какой таймфрейм тепловой карты наиболее эффективен для интрадей-трейдинга?

Для поиска структурных уровней поддержки и сопротивления оптимален обзор стакана на глубину от 30 минут до 2 часов. Для непосредственного входа в позицию и наблюдения за реакцией на стенку (размером пузырей сделок и скоростью их поглощения) применяются детализированные интервалы от 30 секунд до 5 минут.
