MACD (Moving Average Convergence Divergence) — это гибридный технический инструмент, объединяющий свойства трендового индикатора и осциллятора импульса. Его задача — измерять дистанцию между краткосрочной и долгосрочной тенденциями актива, показывая реальную скорость изменения цены.
Аналогия со спидометром и педалью газа:
Цена актива — это пройденное автомобилем расстояние. Быстрая линия индикатора отражает текущую скорость на спидометре, медленная линия — среднюю крейсерскую скорость за маршрут, а столбцы гистограммы показывают силу нажатия на педаль газа.
Если убрать ногу с педали, машина продолжит катиться вперед по инерции (цена еще растет), но падение столбиков гистограммы предупреждает: ускорение упало до нуля, впереди неизбежное торможение или остановка.
Экспресс-ориентирование по сигналам индикатора
| Ситуация на графике | Рыночная механика | Действие трейдера |
|---|---|---|
| Быстрая линия пересекает сигнальную снизу вверх | Краткосрочные покупатели перехватывают инициативу | Подготовка к покупке (Long) |
| Быстрая линия пересекает сигнальную сверху вниз | Краткосрочные продавцы продавливают средний темп | Подготовка к продаже (Short) или фиксация прибыли |
| Столбцы гистограммы растут выше нуля | Восходящий ценовой импульс ускоряется | Удержание длинной позиции |
| Новый ценовой пик выше прежнего, а пик индикатора — ниже | Актив растет по инерции без притока свежего объема | Фиксация дивергенции: подготовка к коррекции |

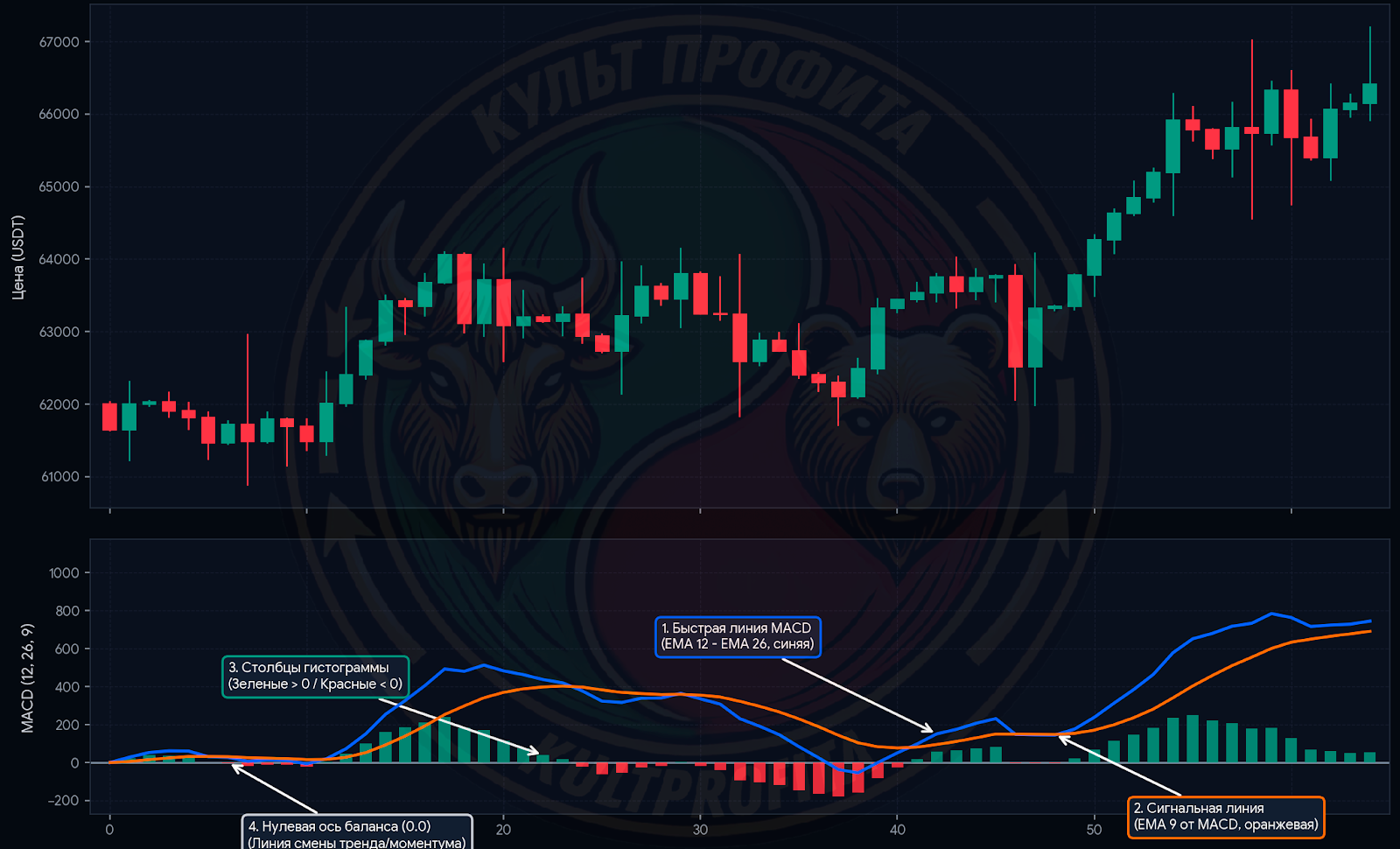

Анатомия инструмента: из чего состоит MACD
Индикатор разработал американский управляющий активами Джеральд Аппель в конце 1970-х годов. Инженерная идея заключалась в объединении двух противоречивых характеристик: отслеживания направленного тренда и раннего обнаружения затухания рыночного импульса.
Алгоритм объединяет три компонента:
- Быстрая линия (MACD Line): разница между 12-периодной и 26-периодной экспоненциальными скользящими средними (EMA) цен закрытия. Она чувствительна к недавним изменениям котировок.
- Сигнальная линия (Signal Line): 9-периодное экспоненциальное сглаживание быстрой линии MACD. Служит скользящим фильтром и ориентиром динамического отклонения.
- Гистограмма (MACD Histogram): разность между быстрой и сигнальной линиями (MACD − Signal). Отражает скорость расхождения или схождения средних величин.
Центральная нулевая ось представляет собой математическую точку динамического равновесия. Когда быстрая линия находится на нулевой отметке, 12-периодная EMA в точности равна 26-периодной EMA. Значения выше нуля фиксируют доминирование краткосрочных покупателей над долгосрочными, значения ниже нуля — устойчивое давление продавцов.
Ограничение инструмента:
MACD не является опережающим индикатором в классическом понимании. В его основе лежат экспоненциальные скользящие средние (EMA), опирающиеся на исторические цены закрытия. Из-за этого стандартные сигналы на пересечение линий несут математическое запаздывание. Опережающим свойством обладает только дивергенция как симптом истощения кинетической энергии тренда.
Три базовых торговых сигнала
1. Пересечение линий (кроссоверы)
Базовый торговый триггер возникает при пересечении двух линий:
- Бычий кроссовер: быстрая линия пробивает сигнальную снизу вверх.
- Медвежий кроссовер: быстрая линия опускается под сигнальную сверху вниз.
Правило входа: Если пересечение сформировалось внутри текущей свечи, вход в сделку блокируется. Дождитесь полного закрытия бара (Close), чтобы исключить эффект перерисовки (Repainting).
2. Переход через нулевую отметку
Пересечение быстрой линией нулевого рубежа указывает на смену баланса сил между среднесрочными периодами:
- Пробой снизу вверх подтверждает переход актива в бычью фазу.
- Пробой сверху вниз свидетельствует о контроле со стороны медведей.
Этот сигнал запаздывает сильнее локального кроссовера, но отсекает значительную часть ложных внутридневных колебаний.
3. Динамика высоты гистограммы
Высота баров гистограммы прямо пропорциональна величине разрыва между быстрой и сигнальной линиями. Смена наклона столбиков (например, когда растущие зеленые столбцы сменяются баром меньшей высоты) выступает ранним сигналом замедления движения задолго до физического пересечения кривых.
Надежность сигналов MACD
| Тип сигнала | Скорость формирования | Надежность без фильтров | Оптимальный рыночный контекст |
|---|---|---|---|
| Смена наклона гистограммы | Опережающая | Низкая (высокая доля ложных колебаний) | Фиксация прибыли, подготовка к маневру |
| Пересечение линий (кроссовер) | Умеренная | Средняя (до 70–80% ошибок во флэте) | Устойчивое направленное движение |
| Пробой нулевой оси линиями | Запаздывающая | Высокая | Позиционная среднесрочная торговля |

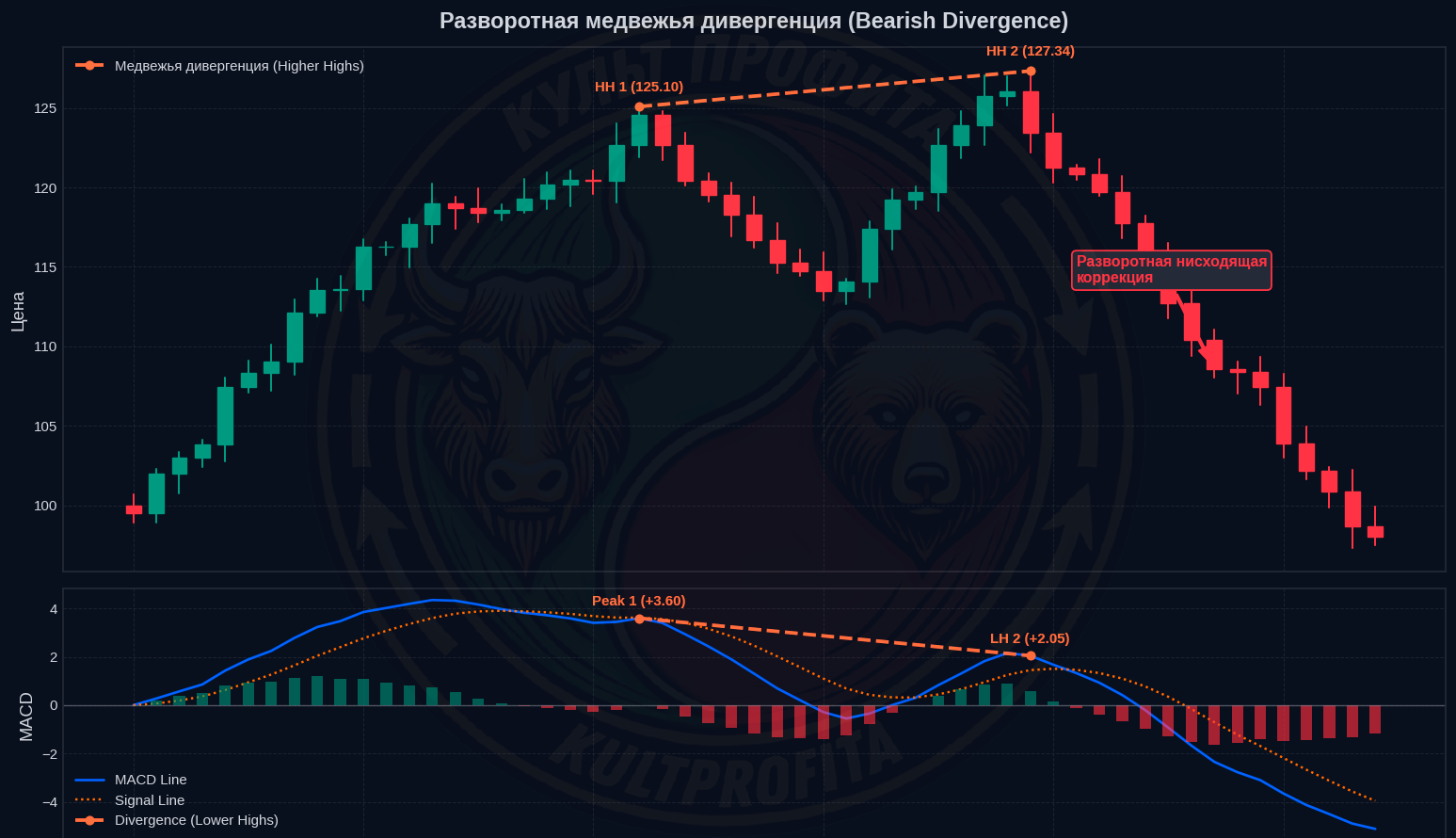

Разворотная дивергенция и конвергенция
Феномен расхождения возникает тогда, когда направление экстремумов на графике цены прямо противоречит направлению пиков индикатора.
Медвежья дивергенция: котировки формируют более высокий максимум (Higher High), однако соответствующий пик индикатора оказывается заметно ниже предыдущего (Lower High). Это свидетельствует об исчерпании покупательской способности: цена растет по инерции, но приток агрессивной ликвидности остановился.
Бычья конвергенция (бычья дивергенция): цена обновляет локальный минимум (Lower Low), а осциллятор формирует впадину выше предшествующей (Higher Low), фиксируя ослабление давления продавцов.
Правило сопоставления экстремумов
Разметку можно проводить как по вершинам быстрой линии MACD, так и по пикам гистограммы. Экстремумы гистограммы чувствительнее к локальным импульсам, а линии формируют надежные среднесрочные уровни. Опорные точки на ценовом графике обязаны строго совпадать по вертикальной временной оси с точками на индикаторе.
Ловушка преждевременного входа:
Не открывайте контртрендовую сделку сразу при первом визуальном расхождении линий. Дивергенция фиксирует потерю скорости, а не мгновенный разворот цены. На затяжных импульсных движениях актив способен формировать тройные и четверные дивергенции, выбивая стоп-лоссы преждевременных позиций.

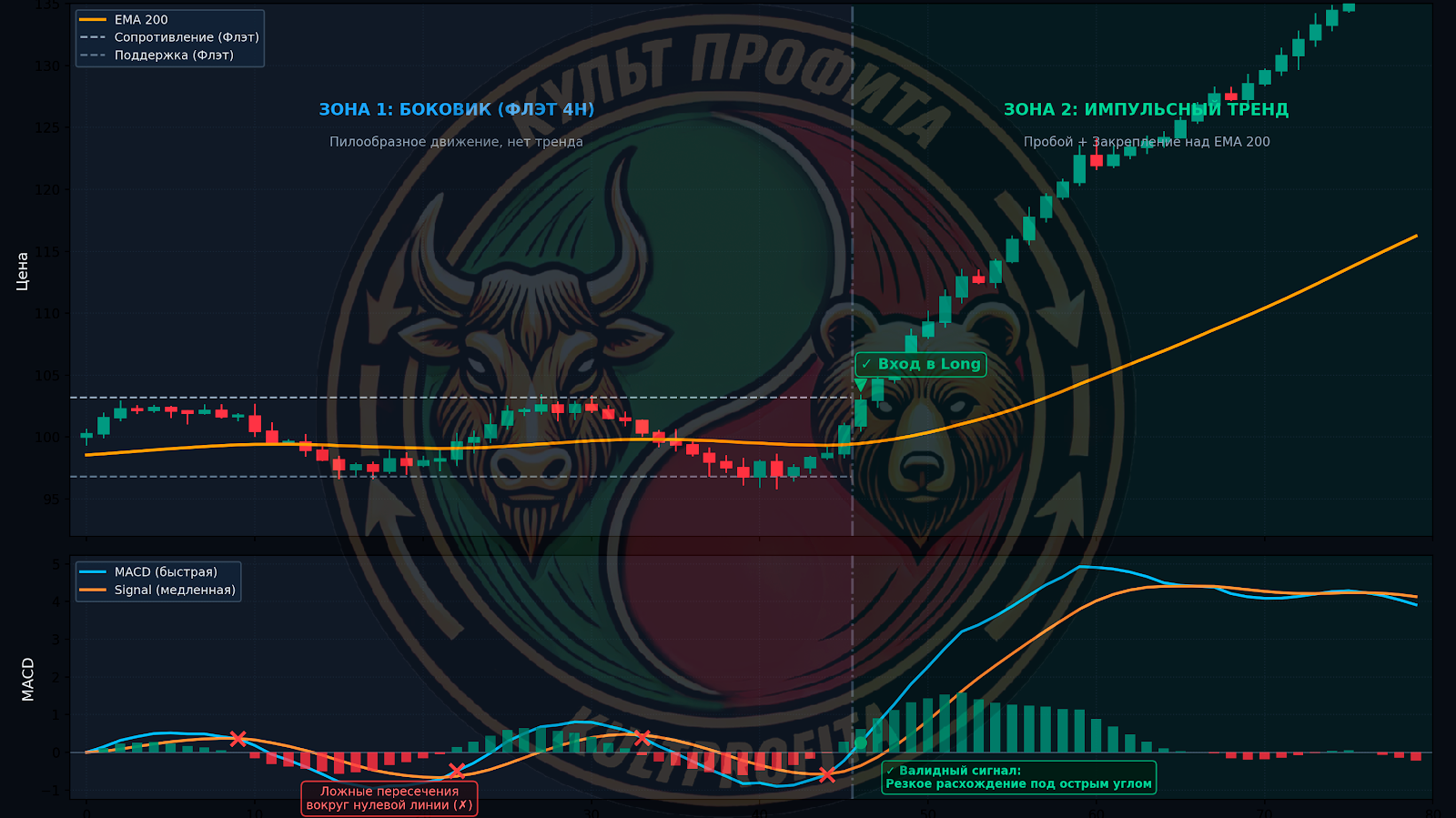

Почему индикатор дает сбои во флэте
Главный источник системных убытков при использовании MACD — торговля стандартных пересечений внутри узкого горизонтального диапазона консолидации.
Физика эффекта «пилы» (Whipsaw)
В периоды бокового движения амплитуда колебаний цены сжимается. Полный цикл движения от верхней границы канала к нижней занимает меньше суммарного периода сглаживания двух скользящих средних (12+26=38 баров).
Из-за математического лага индикатор генерирует бычий сигнал ровно в тот момент, когда котировки подошли к верхней границе диапазона сопротивления, и формирует медвежий сигнал около нижней границы поддержки. В результате трейдер покупает на локальном максимуме диапазона и продает на его дне.
Сценарии фильтрации ложных сигналов
- ЕСЛИ цена находится вблизи горизонтальных уровней, а наклон старшей EMA 200 отсутствует:
ТО рынок находится в фазе консолидации; любые сигналы на пересечение линий MACD игнорируются. - ЕСЛИ линии сплелись вдоль нулевой оси, а высота столбиков гистограммы стремится к нулю:
ТО импульс в инструменте отсутствует; торговля по осциллятору блокируется до выхода цены из диапазона. - ЕСЛИ свеча пробоя не закрылась:
ТО сигнал считается неподтвержденным; вход в рынок откладывается до фиксации цены закрытия бара.
Скрытая дивергенция: вход по направлению тренда
В отличие от классической дивергенции, предупреждающей о развороте, скрытая (Hidden) дивергенция фиксирует завершение локального коррекционного отката и продолжение доминирующей тенденции. Ее математическое ожидание выше, так как сделка заключается в направлении глобального импульса.
Различия классических и скрытых паттернов
| Параметр | Классическая (Regular) дивергенция | Скрытая (Hidden) дивергенция |
|---|---|---|
| Основная цель | Поиск точки разворота или глубокой коррекции | Поиск точки завершения отката и вход по тренду |
| Бычий сетап | График: более низкий минимум (LL) MACD: более высокий минимум (HL) |
График: более высокий минимум (HL) MACD: более глубокий минимум (LL) |
| Медвежий сетап | График: более высокий максимум (HH) MACD: более низкий максимум (LH) |
График: более низкий максимум (LH) MACD: более высокий пик (HH) |
| Устойчивость на тренде | Умеренная (риск попадания под сильный импульс) | Высокая (сделка синхронизирована с глобальным трендом) |
Механика скрытых сетапов
Бычья скрытая: Котировки удерживают восходящую структуру и формируют впадину выше предыдущей (Higher Low), однако индикатор опускается глубже своего предшествующего минимума (Lower Low). Коррекционный откат разрядил локальную перегретость, сохранив общий бычий потенциал движения.
Медвежья скрытая: Котировки не могут преодолеть прошлый пик и формируют понижающуюся вершину (Lower High), тогда как индикатор поднимается выше прежнего экстремума (Higher High). Рынок потратил силы на слабый откат вверх, и давление медведей возобновляется.
Фильтр Александра Элдера: отсечение ложных дивергенций
Распространенная ошибка технической разметки — соединение двух соседних суб-пиков внутри единой монолитной волны движения. Подобные расхождения часто оказываются ложными.
Профессиональный трейдер Александр Элдер сформулировал жесткий критерий отбора:
Правило нулевой линии:
Дивергенция считается валидной только в том случае, если между двумя исследуемыми экстремумами гистограмма MACD пересекла нулевой уровень хотя бы на один полностью закрытый бар.
Смысл перехода через ноль
Переход гистограммы через нулевую черту подтверждает, что 12-периодная и 26-периодная средние соприкоснулись, и рынок совершил полноценную разгрузку накопленного импульса. В терминологии Элдера это явление называется «переломом спины» у доминирующей группы участников.
Алгоритм валидации паттерна
- Зафиксируйте выраженный экстремум цены и соответствующий ему максимальный пик гистограммы.
- Проверьте обязательный откат гистограммы с переходом за нулевую линию в противоположную плоскость.
- Дождитесь формирования второго ценового экстремума (обновление максимума или минимума).
- ЕСЛИ второй пик гистограммы ниже первого И условие перехода через ноль выполнено — сетап подтвержден.
- ЕСЛИ гистограмма между вершинами не пересекала ноль — перед вами единая волна, сигнал отбраковывается.
Замечание по рискам (тройные дивергенции): На высоковолатильных рынках тренд может сформировать третий пик даже после захода за ноль. Защитный стоп-лосс всегда размещается за локальный ценовой экстремум с буфером волатильности (1–1.5 ATR), а не удерживается вручную в расчете на разворот.
Пошаговый расчет формулы на 3 барах
Математическая модель расчета индикатора
Индикатор строится на трех последовательных уравнениях:
- Линия MACD (MACD Line): EMA12(Close) − EMA26(Close)
- Сигнальная линия (Signal Line): EMA9(MACD Line)
- Разностная гистограмма (Histogram): MACD Line − Signal Line
Коэффициент сглаживания α (альфа) для временного окна из N баров рассчитывается как:
α = 2 / (N + 1)
- Для N = 12: α = 2 / 13 ≈ 0,1538
- Для N = 26: α = 2 / 27 ≈ 0,0741
- Для N = 9: α = 2 / 10 = 0,2000
Формула текущего значения экспоненциальной средней:
EMAтек = Close × α + EMAпред × (1 − α)
Числовой пример расчета за 3 торговых дня
Допустим, цены закрытия инструмента составили: День 1 = $100,00; День 2 = $104,00; День 3 = $102,00. Для наглядности примем базовые значения средних на начало Дня 1 равными $100,00.
| Шаг / День | Цена Close | EMA 12 | EMA 26 | MACD Line (EMA 12 − EMA 26) | Signal Line (EMA 9 от MACD) | Histogram (MACD − Signal) |
|---|---|---|---|---|---|---|
| День 1 | $100,00 | $100,000 | $100,000 | 0,000 | 0,000 | 0,000 |
| День 2 | $104,00 | $100,615 | $100,296 | +0,319 | +0,064 | +0,255 |
| День 3 | $102,00 | $100,828 | $100,422 | +0,406 | +0,132 | +0,274 |
Пошаговые вычисления для Дня 2:
- EMA12 = 104 × 0,1538 + 100 × (1 − 0,1538) = 16,00 + 84,62 = 100,615
- EMA26 = 104 × 0,0741 + 100 × (1 − 0,0741) = 7,71 + 92,59 = 100,296
- MACD Line = 100,615 − 100,296 = +0,319
- Signal Line = 0,319 × 0,2000 + 0,000 × 0,8000 = +0,064
- Histogram = +0,319 − (+0,064) = +0,255
Особенность высоковолатильных активов:
MACD является абсолютным ценовым осциллятором (APO) — он измеряет спред в пунктах или валюте котировки, а не в процентах. Когда криптоактив вырастает с $10 000 до $60 000, абсолютные разрывы между EMA увеличиваются многократно. Старые исторические формации на линейном графике визуально сплющиваются, а свежие колебания дают чрезмерную амплитуду. На старших интервалах (1D, 1W) в таких случаях используется логарифмический вариант — Log MACD, рассчитываемый от логарифмов цен.
Настройка параметров под таймфрейм и рынки
Базовый пресет (12, 26, 9) разрабатывался под фондовый рынок США 1970-х годов, когда торговая неделя включала шесть дней: 12 дней составляли две недели, 26 — месяц, а 9 — полторы недели. Современные биржи акций работают 5 дней в неделю, а крипторынок торгуется в режиме 24/7. Параметры можно калибровать под конкретный торговый сценарий.
Пресеты настроек под стили торговли
| Стиль торговли | Инструменты | Рабочий ТФ | Рекомендуемые параметры | Поведение индикатора |
|---|---|---|---|---|
| Инвестиционный свинг | Акции РФ/США (MOEX/NYSE) | 1D, 1W | 12, 26, 9 (Классический) | Сбалансированная фильтрация шума, редкие среднесрочные сетапы |
| Трендовый дейтрейдинг | Фьючерсы, Криптовалюта | 1H, 4H | 8, 17, 9 (Адаптивный) | Уменьшенный временной лаг, быстрая реакция на импульсы волатильности |
| Долгосрочный тренд | Биржевые индексы, сырье | 1D | 5, 35, 5 (Сглаженный) | Отсечение краткосрочных откатов, сопровождение широких движений |
Мультитаймфреймовая синхронизация (MTF)
Сигнал на младшем интервале (M15 или H1) не имеет самостоятельной надежности без подтверждения старшим контекстом.
ЕСЛИ на старшем таймфрейме (1D) линия MACD направлена вверх и находится выше нуля:
ТО на внутридневных графиках (M15–H1) отрабатываются исключительно бычьи сигналы. Медвежьи пересечения на младших масштабах служат только поводом для фиксации прибыли, но не для открытия продаж против тренда.
Отображение индикатора в торговых терминалах
При переносе сетапов между терминалами важно учитывать внутренние различия в алгоритмах отображения.
В TradingView, QUIK и мобильных приложениях большинства брокеров гистограмма отображает чистую разницу между быстрой линией MACD и сигнальной кривой. В MetaTrader 4 / MetaTrader 5 по умолчанию гистограмма отображает саму быструю линию MACD, а сигнальная линия нанесена поверх нее пунктиром. Классический спред в стандартном окне MT4 отсутствует.
Сравнение функционала платформ
| Платформа | Формат гистограммы | Преимущества | Ограничения для пользователя |
|---|---|---|---|
| TradingView | Спред между линиями (MACD − Signal) | Классическое отображение, открытая библиотека скриптов Pine Script (включая Log MACD) | Лимит на число одновременно активных индикаторов на базовом тарифе |
| MetaTrader 4 / 5 | Столбцы показывают быструю линию | Высокая скорость исполнения, встроенный тестер алгоритмических советников | Нестандартный вид гистограммы требует установки сторонних скриптов (MACD 2 Line) |
| QUIK | Спред между линиями (MACD − Signal) | Прямое подключение к биржевой инфраструктуре MOEX | Менее гибкий интерфейс кастомизации графических стилей |
| Мобильные терминалы | Зависит от брокера (чаще разностная) | Доступ к позициям со смартфона без настройки софта | Затруднительно проводить точную разметку сложных линий дивергенции пальцем |
Торговая стратегия: MACD + EMA 200 + RSI
Индикатор не применяется изолированно. Комплексная стратегия объединяет трендовый фильтр (EMA 200), фильтр перегретости рынка (RSI 14) и триггер входа (MACD).
Архитектура принятия решений (Пайплайн фильтрации)
- Старший тренд (Контекст): Цена актива строго выше EMA 200 — открывать разрешено исключительно позиции Long.
- Фильтр переохлаждения (RSI 14): Осциллятор RSI вышел из зоны перепроданности (подъем выше 35) либо оттолкнулся вверх от отметки 40, подтверждая наличие запаса хода.
- Триггер индикатора (MACD): Быстрая линия пересекла сигнальную снизу вверх (предпочтительно в отрицательной зоне ниже нуля), а столбцы гистограммы развернулись и начали расти в сторону нуля.
- Исполнение и риск-контроль: Точка входа фиксируется строго на открытии бара после закрытия сигнальной свечи; защитный Stop-Loss выносится за ближайший фрактальный минимум с буфером волатильности (1 ATR).
Пошаговый сценарий входа в покупку (Long)
- Глобальный тренд (H4/D1): Проверьте положение цены относительно 200-периодной EMA. Если цена находится выше EMA 200 — разрешены только длинные позиции.
- Фильтр переохлаждения (RSI 14): Убедитесь, что осциллятор RSI опустился в диапазон перепроданности (ниже 35) либо оттолкнулся от границы 40 вверх, подтверждая запас хода.
- Триггер MACD: Дождитесь, пока быстрая линия пересечет сигнальную снизу вверх (предпочтительно в отрицательной зоне ниже нуля). Гистограмма должна начать расти в сторону нулевой отметки.
- Фиксация бара (Close): Дождитесь закрытия сигнальной свечи. Убедитесь, что пересечение линий сохранилось. Вход осуществляется на открытии следующего бара.
- Мани-менеджмент: Защитный Stop-Loss выносится за ближайший фрактальный минимум с запасом в 1 ATR. Целевой Take-Profit выставляется с минимальным математическим соотношением прибыли к риску от 2:1 (R:R ≥ 1:2).
Математический расчет рабочего объема позиции
Профессиональное управление капиталом базируется на фиксированном риске на сделку, а не на случайном выборе объема.
Riskrub = Deposit × Risk% / 100
Volume = Riskrub / |Entry Price − Stop Loss|
Практический расчет:
- Депозит: 100 000 руб.
- Допустимый риск на сделку: 2% (Riskrub = 2000 руб.).
- Цена входа в Long: 250 руб.
- Stop-Loss за локальным минимумом: 240 руб.
- Дистанция стоп-лосса: 250 − 240 = 10 руб. на акцию.
- Volume = 2000 / 10 = 200 акций (20 лотов при лотности 10).
- Суммарная стоимость позиции: 200 × 250 = 50 000 руб. (ровно половина депозита без использования заемного плеча).
- Целевой уровень прибыли (при R:R = 1:2): 250 + 10 × 2 = 270 руб.
Чек-лист трейдера перед открытием сделки
Скопируйте данный контрольный список в торговый журнал и сверяйтесь с ним перед подтверждением заявки:
- [ ] 1. Рыночный контекст: Актив находится в направленном импульсе, а не в узком горизонтальном коридоре.
- [ ] 2. Старший тренд: Направление сделки совпадает с глобальной тенденцией (котировки выше EMA 200 для Long или ниже для Short).
- [ ] 3. Завершенность бара: Сигнальная свеча полностью зафиксирована по цене закрытия (Close); перерисовка исключена.
- [ ] 4. Подтверждение гистограммы: Столбцы индикатора подтверждают направление движения (сменили цвет или растут в сторону тренда).
- [ ] 5. Фильтр Элдера: Отсутствует встречная дивергенция, проверенная через обязательное пересечение нулевой линии.
- [ ] 6. Контроль риска: Объем позиции рассчитан по формуле мани-менеджмента (не более 1–2% депозита на сделку), соотношение R:R не менее 1:2.
Практический план действий для новичка
- Подготовка терминала: Откройте TradingView или платформу вашего брокера и выберите дневной график (1D) ликвидного актива (индекс Мосбиржи, S&P 500 или BTC).
- Установка индикаторов: Нанесите стандартный MACD (12, 26, 9) и экспоненциальную среднюю EMA с периодом 200.
- Историческая проверка (20 сетапов): Отмотайте график на 6 месяцев назад и найдите 20 последних пересечений линий MACD. Зафиксируйте процент прибыльных входов при условии торговли строго по направлению наклона EMA 200.
- Тест правила Элдера: Найдите на графике 5 дивергенций и исключите те формации, где гистограмма между вершинами не пересекала нулевую линию.
- Тестовая серия сделок: Проведите серию из 10 сделок на симуляторе или минимальным лотом с фиксированным риском не более 1–2% на ордер.
