Profile Footprint: как читать объем внутри свечи без визуального шума
Оглавление
- Анатомия кластерного профиля: заглянуть внутрь свечи
- Механика сведения ордеров: почему свечной анализ дает сбои
- Калибровка шага агрегации: устранение эффекта «гребенки»
- Формы внутрибарных гистограмм: P, b и D
- Практические сетапы: дисбалансы и поглощение ликвидности
- Где Profile Footprint дает сбои: разбор граничных ситуаций
- Выбор аналитического терминала и источников данных
- Финансовая смета рабочего места: скрытые расходы на фиды и клиринг
- Управление риском: расчет объема позиции по опорному узлу
- Чек-лист: 5 фильтров перед открытием позиции
- Пошаговый план внедрения Profile Footprint
- Вопросы и ответы (FAQ)
1. Анатомия кластерного профиля: заглянуть внутрь свечи
Обычная японская свеча фиксирует лишь четыре ценовые отметки: открытие, закрытие, максимум и минимум. Что происходило в процессе ее формирования — остается за кадром.
Profile Footprint (кластерный профильный бар) — это способ визуализации биржевых данных, при котором внутри свечи строится компактная горизонтальная гистограмма проторгованного объема, сгруппированная по укрупненным ценовым шагам. Статическое или динамическое сглаживание склеивает минимальные тики в цельные блоки. Это отсекает рыночный микрошум и позволяет моментально оценить реальный баланс сил между покупателями и продавцами.
- Классическая свеча — закрытая посылка с итоговой накладной: виден лишь общий результат.
- Сырой числовой футпринт — бесконечный чек на сотни строк, где за обилием мелких цифр сложно разглядеть общую картину.
- Profile Footprint со сглаживанием — четкий рентгеновский снимок: сразу понятно, на каких ценовых уровнях сосредоточена основная масса позиций.
| Элемент бара | Что визуализирует на графике | Практический ориентир для трейдера |
|---|---|---|
| Гистограмма профиля | Горизонтальное распределение объемов внутри свечи. | Показывает форму рыночного баланса (P, b, D) и зоны концентрации ликвидности. |
| Узел POC (Point of Control) | Ценовой уровень с максимальным объемом проторгованных контрактов за период бара. | Служит внутрибарным центром тяжести, выступая динамической поддержкой или сопротивлением. |
| Сглаживание (Custom Step / ATR) | Объединение N минимальных шагов цены в единый блок. | Устраняет эффект «гребенки» и убирает пустоты на резких импульсах. |
| Дельта (Bid × Ask) | Соотношение агрессивных покупок и продаж по рынку. | Позволяет выявить истинную инициативу либо скрытое лимитное поглощение. |

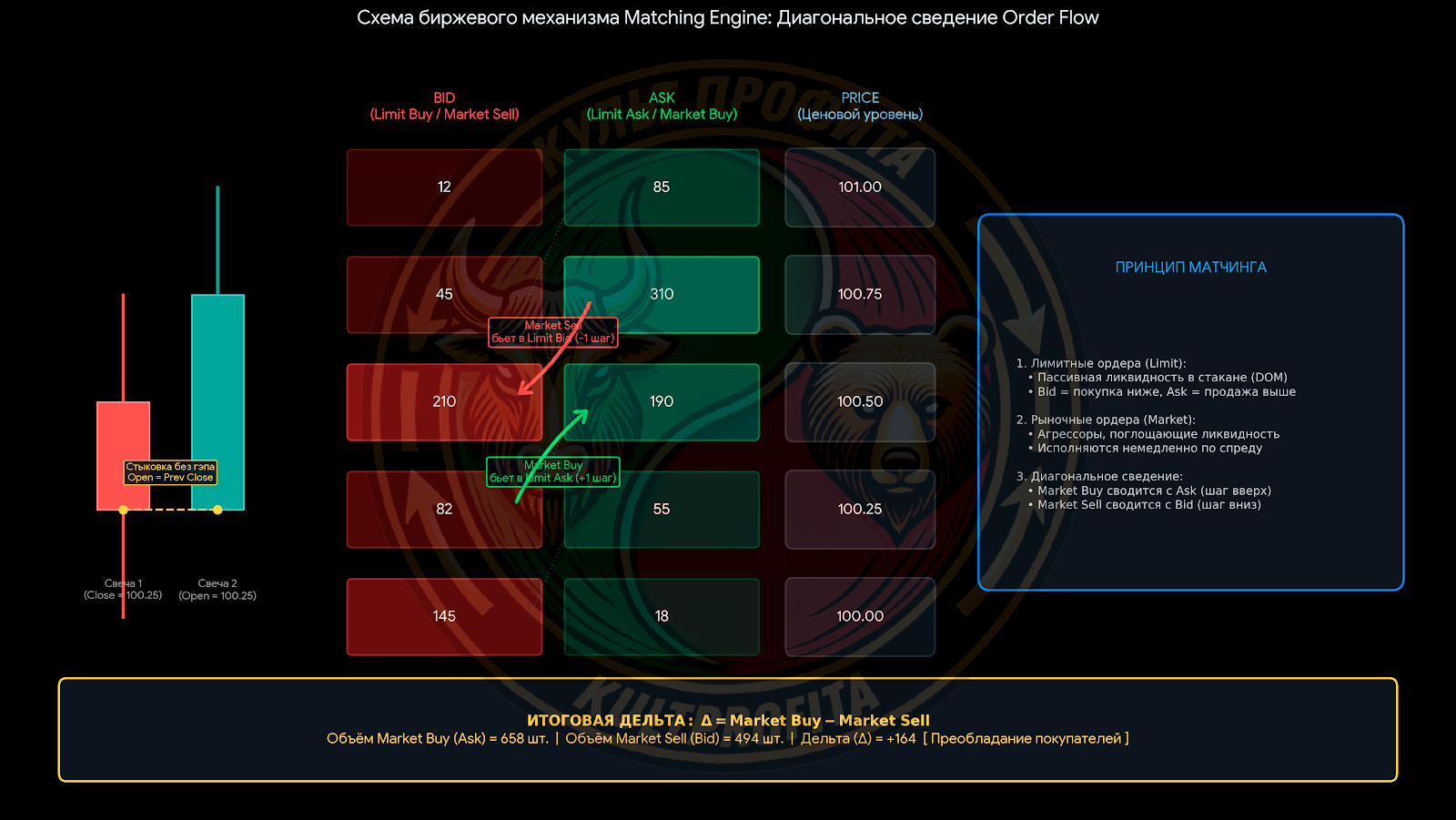

2. Механика сведения ордеров: почему свечной анализ дает сбои
Свечной график скрывает распределение ликвидности внутри диапазона. Полнотелая бычья свеча с закрытием на самом максимуме в классическом техническом анализе трактуется как сильный направленный импульс.
Взгляд внутрь бара через профиль часто вскрывает обратное: 75–80% объема прошло по верхним ценовым уровням. Если котировка после этого остановилась, значит, агрессивный поток покупок натолкнулся на плотный лимитный барьер крупного продавца. Рыночный спрос был полностью поглощен.
Каждая биржевая сделка — это сведение агрессивного рыночного ордера с пассивной лимитной заявкой в стакане. Биржевое ядро (Matching Engine) осуществляет сведение по диагонали из-за спреда между лучшей ценой покупки и продажи:
Delta = Market Buy - Market Sell
- Market Buy исполняется об пассивную лимитную заявку продавца по цене предложения (Ask).
- Market Sell исполняется об пассивную лимитную заявку покупателя по цене спроса (Bid).
Локальная агрессия рассчитывается строго по диагонали: рыночные покупки на уровне N сопоставляются с рыночными продажами на уровне N-1. Profile Footprint переводит эти многомерные массивы чисел в понятную геометрию гистограмм: трейдер мгновенно считывает профиль свечи по форме выступов, не перегружая внимание микропринтами.

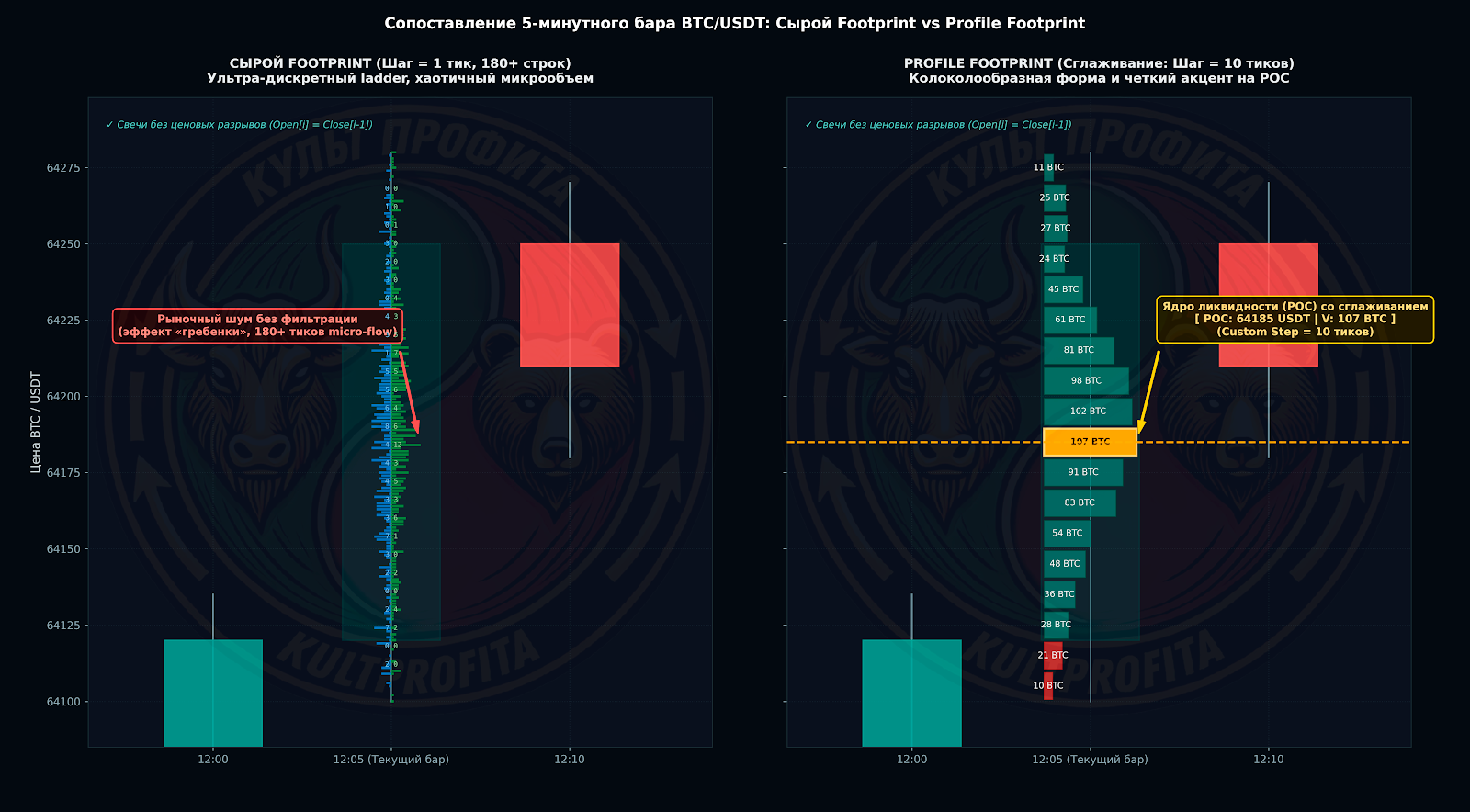

3. Калибровка шага агрегации: устранение эффекта «гребенки»
На волатильных рынках (криптовалюты, сырьевые фьючерсы, индекс Nasdaq) свеча M5 на минимальном биржевом тике может растягиваться на 200–350 ценовых уровней. На большинстве отметок проходит всего по 1–3 контракта.
В результате возникает эффект «гребенки» — разреженный профиль с пустыми строками:
- Размывается Point of Control (POC): уровень максимального объема хаотично мигрирует между соседними тиками из-за случайного перевеса в пару лотов.
- Искажается Value Area: границы зоны справедливой цены теряют плотность и перестают работать как надежные ориентиры.
Для устранения рыночной фрагментации применяются два метода группировки тиков:
- Статический шаг (Custom Step). Принудительное сложение объемов фиксированного пула тиков (5, 10, 20) в один ценовой уровень. Подходит для инструментов со стабильной сессионной волатильностью (фьючерс S&P 500, европейские индексы).
- Динамический шаг (ATR-based Smoothing). Автоматический пересчет высоты кластера через индикатор средней волатильности:
Cluster Step = 0.2 × ATR14
Если волатильность резко возрастает, терминал автоматически увеличивает высоту ценового блока, сохраняя читаемую плотность бара.
Практическое правило калибровки: Рабочий 5-минутный бар должен содержать от 20 до 35 ценовых уровней. Если строк меньше 15, теряются важные детали аукциона; если больше 40 — на график возвращается визуальный хаос.
Рекомендуемые параметры сглаживания по рынкам
| Инструмент | Базовый биржевой тик | Рекомендуемый шаг (Custom Step) | Делитель объема (Cluster Divider) |
|---|---|---|---|
| E-mini S&P 500 (ES) | 0.25 pt ($12.50) | 1–2 тика (сырой или минимальный) | Отключен (целые контракты) |
| E-mini Nasdaq 100 (NQ) | 0.25 pt ($5.00) | 4–8 тиков (агрегация по 1.0–2.0 pt) | Отключен (целые контракты) |
| BTC/USDT Perpetual | $0.10 | 10–20 тиков (шаг блока $1.0–$2.0) | Включен (коэффициент 10 или 100) |
| ETH/USDT Perpetual | $0.01 | 10–50 тиков (шаг блока $0.10–$0.50) | Включен (коэффициент 10) |
| Фьючерс Si (USD/RUB, MOEX) | 1 пт | 5–10 тиков | Отключен |
4. Формы внутрибарных гистограмм: P, b и D
Контур внутренней гистограммы отражает баланс рыночного аукциона внутри каждого временного интервала:
1. D-образный бар (симметричное распределение Гаусса)
- Структура: Ядро объема (POC) находится строго в центральной трети свечи, плавно сужаясь к границам.
- Контекст: Фаза рыночного согласия относительно текущей цены (флэт, консолидация, набор позиции).
- Торговое решение: Направленный импульс отсутствует. Входы на продолжение движения внутри D-бара исключены.
2. P-образный бар
- Структура: Тонкая вытянутая ножка снизу и массивный объемный узел в верхней трети бара.
- Контекст: Стремительное восходящее движение с последующим торможением. В тренде свидетельствует о кульминации покупок или массовом исполнении стоп-ордеров продавцов (шорт-сквиз). У старших зон сопротивления указывает на скрытую лимитную фиксацию.
3. b-образный бар
- Структура: Плотное объемное основание в нижней трети свечи и тонкий профиль сверху.
- Контекст: Резкий пролив котировки со встречной блокировкой. Отражает панические рыночные продажи, которые поглощаются лимитными ордерами крупного покупателя.
Зона стоимости бара (Value Area)
Внутри каждого бара рассчитывается локальная зона стоимости (Value Area, VA), на которую приходится 70% проторгованного объема. Она ограничена рубежами VAH (Value Area High) и VAL (Value Area Low).
- Сценарий на покупку: свеча имеет выраженную форму b, узел POC прижат к основанию, а закрытие бара выталкивается выше локального уровня VAH. Предложение поглощено лимитными ордерами.
- Сценарий на продажу: бар принимает форму P, узел POC сформирован на самом верху, но закрытие продавливается ниже границы VAL. Покупки уперлись в лимитное сопротивление.
- Нейтральный сценарий: POC находится в центре D-образного бара, закрытие зажато внутри Value Area. Рыночная неопределенность, сделки пропускаются.
🧠 Ловушка восприятия (заметка практика):
Самая частая психологическая ошибка новичка при виде Profile Footprint — «буквенный фетишизм». Увидев идеальную форму буквы P, трейдер рефлекторно открывает лонг на продолжение движения. Однако если эта буква P сформирована на тесте внешней границы сессионной зоны стоимости (VAH), а дельта экстремально положительна при нулевом продвижении цены вверх, то перед вами не зарождение тренда, а кульминация покупок об лимитный айсберг крупного продавца. Не торгуйте форму профиля саму по себе — оценивайте ее исключительно как реакцию на старший ценовой уровень.
5. Практические сетапы: дисбалансы и поглощение ликвидности

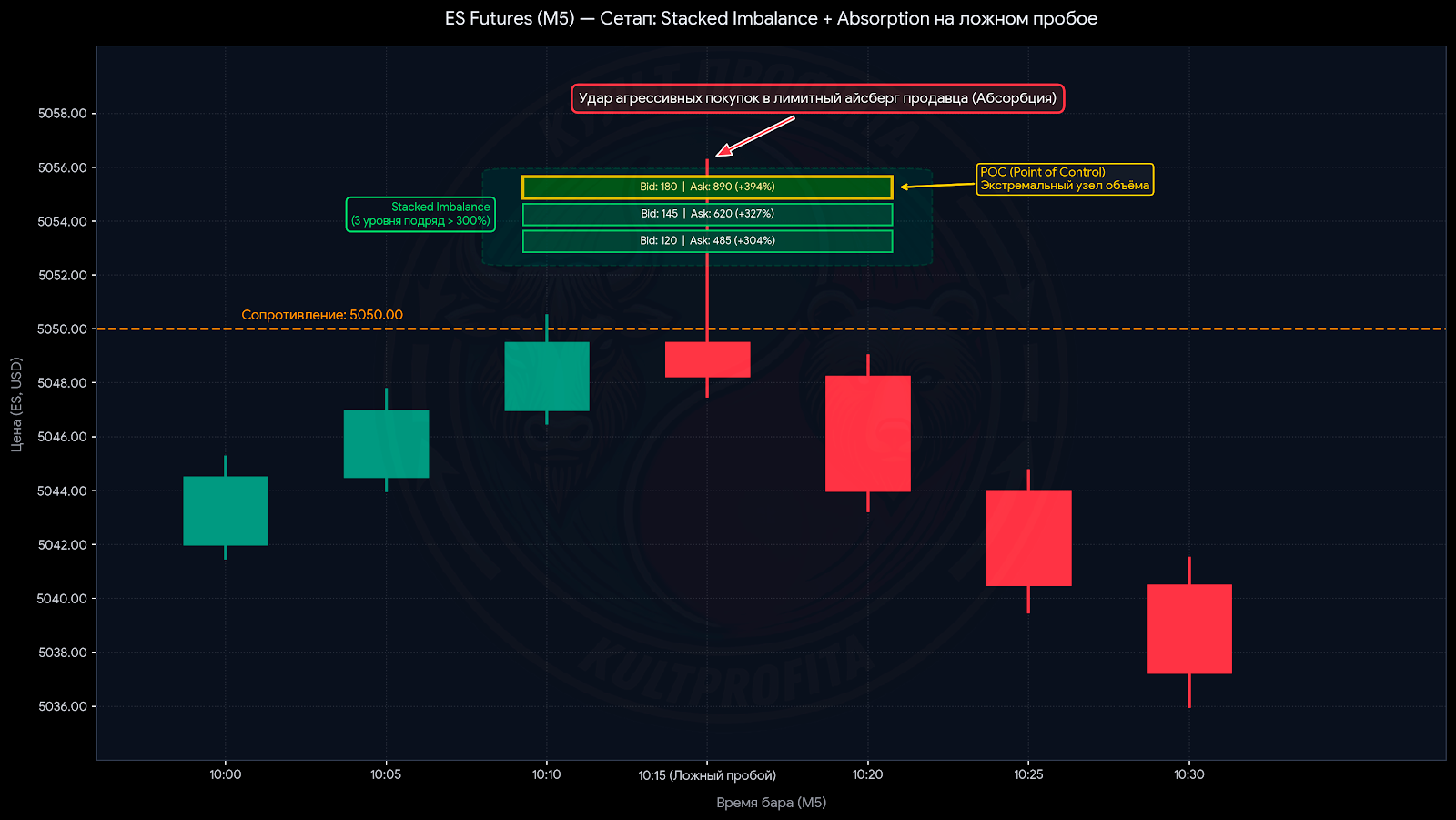

Диагональные дисбалансы (Stacked Imbalances)
Диагональный дисбаланс фиксирует выраженный численный перевес рыночной агрессии над встречной ликвидностью в стакане. Базовый порог срабатывания в терминалах составляет 300% (объем маркет-ордеров одной стороны превышает объем лимитных заявок оппонента по диагонали минимум втрое):
Ask_N ≥ 3 × Bid_{N-1} или Bid_N ≥ 3 × Ask_{N+1}
Одиночный дисбаланс на одном ценовом тике часто оказывается рыночным шумом. Надежным сигналом выступает Stacked Imbalance — серия из 3 и более уровней подряд с однонаправленным перекосом объемов.
Калибровка порога: На высоковолатильных криптоактивах (BTC, SOL) и фьючерсе Nasdaq (NQ) порог 300% дает существенную долю ложных срабатываний. Для этих рынков устанавливайте порог дисбаланса на уровне 400–500%.
Лимитная абсорбция: ловушка маркет-дельты
Распространенная ошибка — вход в позицию вслед за ярко окрашенной крупной дельтой бара. Если дельта свечи демонстрирует экстремально высокое положительное значение, но свеча закрывается длинным верхним фитилем и узким телом, на уровне сработал лимитный айсберг-ордер. Крупный участник удержал позицию, выкупив весь рыночный спрос. Как только рыночные покупки истощатся, котировка начнет падать.
6. Где Profile Footprint дает сбои: разбор граничных ситуаций
Кластерный анализ теряет точность, если игнорировать контекст рыночной ликвидности:
- Каскадные ликвидации на криптодеривативах. При пробое локальных минимумов срабатывают Stop-Market ордера убыточных позиций. В основании свечи формируется аномальная красная дельта. Попытка открыть шорт «по тренду» ведет к убытку: крупный капитал часто использует панический сброс для набора встречной лонг-позиции. Входить по направлению ликвидационного импульса нельзя; сделка допустима лишь после возврата цены в диапазон и ретеста границы снизу.
- Публикация важных макроэкономических новостей (CPI, решения ФРС, Non-Farm Payrolls). В моменты выхода ключевой статистики алгоритмические маркет-мейкеры за доли секунды убирают лимитные заявки из книги ордеров. Образуется вакуум ликвидности. Спред расширяется в 5–15 раз, и цена проскальзывает десятки пунктов на минимальном числе контрактов. Алгоритм сглаживания склеивает случайные пропуски, создавая ложные объемные уровни. Оптимально соблюдать карантин: прекращать торговлю за 15 минут до релиза и возвращаться к графикам не ранее чем через 10 минут после.
- Внебиржевой спотовый рынок Forex. Попытка запустить Profile Footprint в терминалах MT4/MT5 на валютных парах (EUR/USD, GBP/USD) лишена практического смысла. Форекс децентрализован: единого клиринга и общей ленты сделок нет. Терминал транслирует «тиковый объем» — частоту изменения цены на сервере конкретного брокера, а не фактические объемы торгов. Для анализа валют используются фьючерсы CME (6E, 6B, 6J), где клиринг централизован и доступен реальный поток Level 2.
7. Выбор аналитического терминала и источников данных
Обработка потиковых массивов требует достаточной производительности системы: для стабильной работы необходим процессор уровня Intel Core i5 / AMD Ryzen 5 (от 6 ядер) и не менее 16 ГБ оперативной памяти.
Для фьючерсов CME требуются прямые биржевые шлюзы без фильтрации потока (Rithmic, CQG). Для криптовалютных бирж достаточно прямого подключения через нативный WebSocket API.
| Платформа | Специализация | Ключевые преимущества | Ограничения и требования | Стоимость лицензии |
|---|---|---|---|---|
| ATAS | Фьючерсы (CME), акции, криптовалюта | Гибкие фильтры гистограмм, нативная поддержка Custom Step, продвинутый объемный инструментарий. | Высокое потребление оперативной памяти (от 16 ГБ RAM), сложный для новичка конфигуратор. | Бесплатно для крипты; для фьючерсов — от €40/мес. |
| Quantower | Мультирыночный модульный терминал | Подключение нескольких брокеров в единую рабочую среду, открытый C# API, точная тиковая агрегация. | Требует ручной настройки цветовой гаммы профилей и дисбалансов. | Базовый функционал бесплатен; полный пакет Order Flow — от $25/мес. |
| TradingView | Веб-аналитика общего профиля | Работает прямо в браузере без нагрузки на ПК, автоматический подбор шага по алгоритму ATR. | Отсутствует подключение сырых потиковых L2-фидов, кластерный бар доступен только на старших тарифах. | Тарифы Expert / Ultimate (от $39.95/мес). |
| CScalp | Скоростной скальпинг по биржевому стакану | Минимальный пинг исполнения, низкие требования к ресурсам ПК, бесплатная база. | Отсутствует режим Profile Footprint (нет горизонтальных гистограмм внутри свечи). | Бесплатно. |
8. Финансовая смета рабочего места: скрытые расходы на фиды и клиринг
Стоимость торгового терминала — лишь часть регулярных расходов Order Flow трейдера. Если на криптобиржах потиковый поток Level 2 отдается бесплатно через нативный WebSocket API, то на регулируемых срочных площадках (CME, MOEX) за маркетдату и биржевые шлюзы взимается отдельная плата.
| Рынок и инструмент | Лицензия софта | Поток данных (L2 Feed) | Клиринг / Брокер (Round Turn) | Точка окупаемости инфраструктуры |
|---|---|---|---|---|
| Криптовалюта (BTC/ETH) | $0 (ATAS Crypto / CScalp) | $0 (биржевой WebSocket) | 0.02–0.05% от объема | Депозит от $300–$500 |
| Фьючерсы США (CME: ES, NQ) | от €40/мес (ATAS) / $25 (Quantower) | $35–$80/мес (Rithmic / CQG DOM) | ~$4.00–$4.50 за 1 контракт | Депозит строго от $5,000 |
| Срочный рынок РФ (MOEX: Si) | от €39/мес (ATAS MOEX) | 500–2,500 ₽/мес (Шлюз Plaza II / QUIK) | ~2–5 ₽ за 1 контракт | Депозит от 100,000–150,000 ₽ |
⚠️ Предостережение по капиталу: Если баланс торгового счета на CME составляет $1,000–$2,000, фиксированные инфраструктурные расходы в $100–$150 ежемесячно будут автоматически съедать до 10% депозита независимо от качества сделок. При малом капитале отрабатывайте механику на бесплатном крипто-шлюзе либо торгуйте фьючерсы через микро-контракты (MES) с использованием брокерских симуляторов.
9. Управление риском: расчет объема позиции по опорному узлу
Стоп-лосс в кластерном анализе выставляется за объективные ценовые плотности: за узел POC свечи поглощения либо за пределы зоны Stacked Imbalance.
Формула расчета объема позиции с учетом комиссии за полный цикл сделки (Round Turn):
Position Size = (Account Size × Risk %) / (Stop Distance in Ticks × Tick Value + Round Turn Commission)
Пример пошагового расчета
- Депозит трейдера (Account Size): $10,000.
- Лимит риска на сделку (Risk %): 1% ($100).
- Инструмент: Фьючерс E-mini S&P 500 (ES). Шаг цены — 0.25 pt, стоимость одного тика (Tick Value) — $12.50.
- Дистанция до стоп-лосса: 6 тиков (1.5 пункта) за границу защитного кластера POC.
- Суммарная комиссия (Round Turn Commission): $4.50 за 1 контракт.
Совокупный денежный риск на 1 контракт:
Risk per contract = 6 × $12.50 + $4.50 = $75.00 + $4.50 = $79.50
Точный размер позиции:
Position Size = $100 / $79.50 ≈ 1.257 контракта
Корректное округление: Поскольку дробные лоты на биржевых фьючерсах не предусмотрены, значение округляется строго вниз до целого числа — 1 контракт ES. Фактический риск составит $79.50 (0.795% от счета), что удерживает сделку в рамках риск-параметров.
Для небольших депозитов: Если капитал составляет $2,000–$3,000, то риск в $79.50 на один контракт ES превысит безопасный порог в 1%. В таком случае следует переключиться на микро-фьючерс Micro E-mini S&P 500 (MES). Стоимость тика в нем составляет $1.25, а комиссия — около $0.60–$0.80, что позволяет гибко дробить риск с шагом в $8–$10 на лот.
10. Чек-лист: 5 фильтров перед открытием позиции
Перед входом в сделку проверьте сетап по следующим критериям:
- [ ] 1. Рыночный контекст старшего таймфрейма. Котировка тестирует границу сессионной зоны стоимости (VAH/VAL) или дневной уровень ликвидности.
- [ ] 2. Настройка сглаживания. Внутри рабочего 5-минутного бара сформировано от 20 до 35 ценовых уровней (профиль не превращается в разреженную сетку).
- [ ] 3. Кластерный триггер. На гистограмме подтверждено поглощение (POC свечи смещен к экстремуму) либо видна серия Stacked Imbalance от 300% (для криптовалют — от 400%).
- [ ] 4. Новостной таймер. До ближайших макроэкономических отчетов (FOMC, CPI, NFP) остается более 15 минут, а с момента предыдущих публикаций прошло не менее 10 минут.
- [ ] 5. Расчет объема. Защитный стоп-лосс размещен за физический кластерный узел, размер позиции рассчитан с учетом биржевых комиссий и округлен вниз.
11. Пошаговый план внедрения Profile Footprint
- Неделя 1: Настройка софта и фильтров. Установите аналитический терминал. Откалибруйте параметр Custom Step на базовых инструментах (BTC/USDT или фьючерс ES) так, чтобы бар M5 отображал 20–35 строк. Наблюдайте за распределением объемов без открытия реальных ордеров.
- Неделя 2: Визуальное распознавание форм. Отслеживайте исключительно контуры профилей (P, b и D). Фиксируйте в торговом журнале реакции цены на уровни POC, смещенные к вершине или основанию свечей.
- Неделя 3: Отработка сетапов на симуляторе. Начните совершать сделки на демо-счете при одновременном совпадении условий: тест границы Value Area старшего диапазона + форма бара b или P с подтвержденным лимитным поглощением.
- Неделя 4: Переход на реальный рынок с микро-лотами. При торговле фьючерсами используйте микро-контракты (MES вместо ES). Рассчитывайте размер позиции строго через формулу допустимого риска с обязательным округлением лота в меньшую сторону.
