Трендовые линии и ценовые каналы: пошаговое руководство по разметке и поиску точек входа
Оглавление
- Быстрый старт: суть за 30 секунд
- Внутренняя механика тренда: баланс спроса и предложения
- Пошаговый геометрический алгоритм проведения опорного луча
- Проекция параллели: равноудаленный коридор и расчет целей
- Тени или тела свечей: системный выбор точек привязки
- Фильтры надежности: угол наклона и выбор масштаба
- Устранение субъективности: методы ДеМарка и Сперандео
- Истинный пробой или ловушка ликвидности
- Математика риска: расчет размера позиции и соотношение 3:1
- Граничные сценарии: когда графический анализ перестает работать
- Аналитический софт: выбор рабочего терминала
- Практический регламент: 5 критических ошибок и предторговый чек-лист
- Часто задаваемые вопросы (FAQ)
Трендовая линия — это динамический наклонный уровень спроса или предложения, отображающий преобладающий вектор движения рыночных котировок.

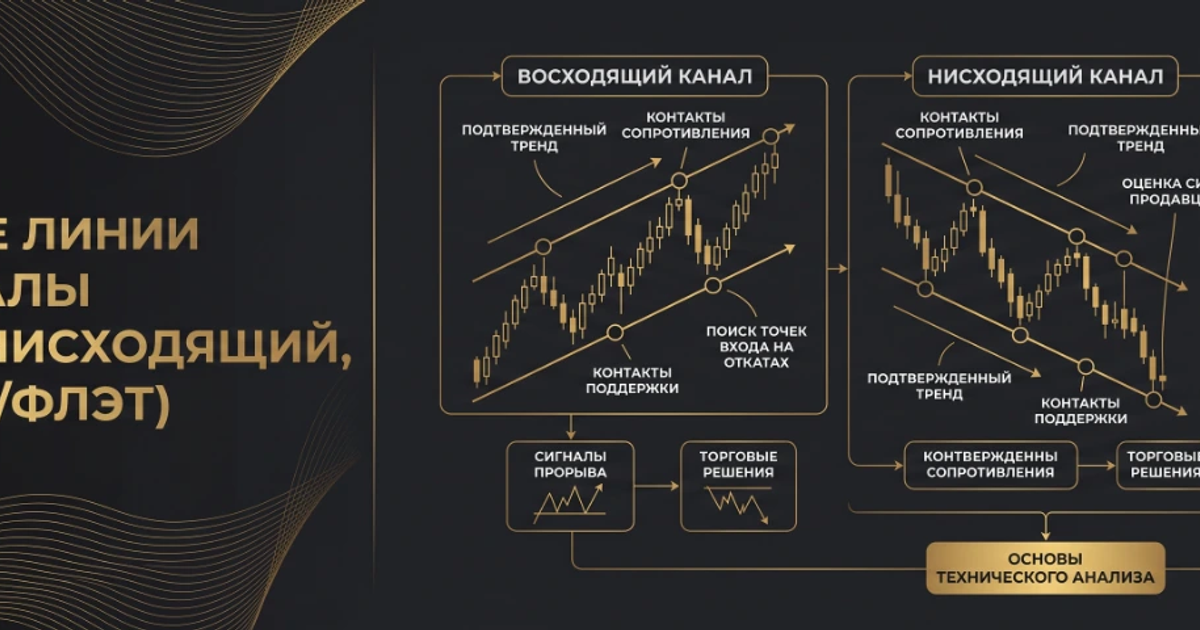

Ценовой канал представляет собой коридор, ограниченный двумя параллельными направляющими, которые удерживают ценовые колебания в границах текущей рыночной волатильности.
Бытовая модель происходящего интуитивна: тренд работает подобно эскалатору — бежать навстречу его ходу энергозатратно и быстро приводит к потере баланса. Нижняя граница функционирует как упругий батут, выталкивающий котировки вверх, верхний рубеж выступает жестким барьером, фиксирующим предел текущего импульса, а сам канал служит траекторией движения между ними.

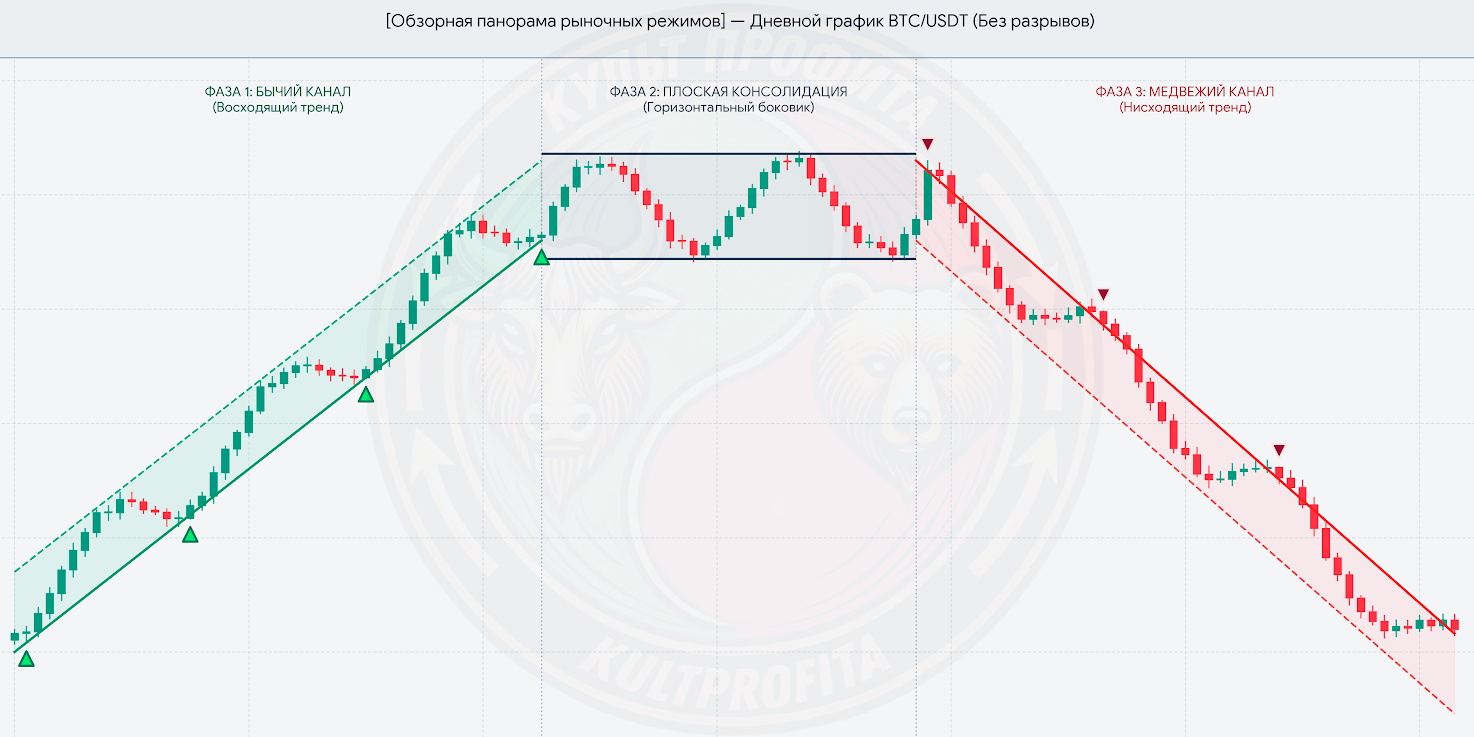

| Фаза рынка | Архитектура ценовых экстремумов | Координаты нанесения опорного луча | Приоритетный рыночный маневр |
|---|---|---|---|
| Восходящий импульс (Uptrend) | Последовательный подъем локальных пиков (HH) и впадин (HL) | Под графиком: соединяет нижние точки свингов (опорный рубеж поддержки) | Long: набор позиции в момент тестирования нижней направляющей |
| Нисходящий дрейф (Downtrend) | Каскадное снижение локальных вершин (LH) и доньев (LL) | Над графиком: соединяет верхние точки свингов (рубеж сопротивления) | Short: открытие короткой позиции от верхней границы |
| Горизонтальный баланс (Range / Флэт) | Локальные экстремумы упираются в единый высотный уровень | Две параллельные горизонтали: снизу и сверху торгового диапазона | Торговля в диапазоне: строго от внешних бортов внутрь коридора |
Внутренняя механика тренда: баланс спроса и предложения
Котировки не движутся по прямой траектории. Тенденция формируется волнообразно: импульсные рывки чередуются с техническими откатами. Смещение баланса происходит из-за взаимодействия рыночных заявок активных участников и лимитной плотности встречных ордеров.
| Структурный режим | Базовый паттерн движения | Критерий аннулирования структуры |
|---|---|---|
| Восходящий (Бычий) | Каждое дно выше предшествующего (Higher Low, HL), каждый пик обновляет максимум (Higher High, HH) | Свеча закрывается ниже последнего опорного минимума (HL) |
| Нисходящий (Медвежий) | Каждая вершина затухает ниже прошлой (Lower High, LH), каждое дно опускается глубже (Lower Low, LL) | Свеча закрывается выше последней подтвержденной вершины (LH) |
| Консолидация (Флэт) | Экстремумы бьются в горизонтальные границы поддержки и сопротивления | Истинный импульсный выход тела свечи за границы коридора |
Смена фаз на бирже подчинена циклическому перераспределению активов между участниками торгов:
| Состояние рынка | Механизм институционального капитала | Поведение биржевой ликвидности | Практический риск для капитала |
|---|---|---|---|
| Накопление (Accumulation) | Крупные игроки аккумулируют объем скрытыми лимитными заявками в базе диапазона | Волатильность сжимается, объемы торгов падают до локальных минимумов | Преждевременный вход и заморозка маржинальных средств в затяжном безымпульсном флэте |
| Импульс (Markup / Markdown) | Каскадно срабатывают защитные стоп-приказы ритейл-трейдеров, ускоряя движение | Агрессивные рыночные ордера выбивают ликвидность из стакана в одну сторону | Торговля против импульса («ловля падающих ножей» без подтверждения) |
| Распределение (Distribution) | Крупные фонды разгружают позиции об эмоциональные покупки розничных участников | Всплеск волатильности, частые ложные пробои и длинные свечные тени на границах | Вход на самых пиках («в уходящий поезд») непосредственно перед фазой слома тренда |
📌 Заметка практика: Типичная ловушка — хаотичный трейдинг в середине узкого боковика (Range). Попытка открывать позиции в диапазоне шириной менее 0.8–1.2% приводит к гарантированной потере депозита: биржевой спред (от 0.02% до 0.1%) и торговые комиссии платформы (Taker fee 0.05–0.075%) полностью съедают математическое ожидание сделок. В боковике работают строго от его внешних границ после подтверждения ложного выноса.
Пошаговый геометрический алгоритм проведения опорного луча
Нанесение трендовой линии подчинено четкой последовательности. Проведение линии сквозь случайные скопления свечей лишает разметку аналитической надежности.
Шаг 1: Опорные свинги — фиксация двух первичных экстремумов движения. На восходящем графике отмечается абсолютный минимум текущей волны (Точка 1), затем — второй повышающийся минимум (Точка 2), сформированный строго после обновления предыдущего локального максимума.
Шаг 2: Проекция луча — соединение точек 1 и 2 прямой с продолжением вправо по шкале времени. Важное условие: линия не должна рассекать тела промежуточных свечей на рабочем таймфрейме.
Шаг 3: Верификация на 3-м контакте — подтверждение статуса динамического рубежа. До момента третьего касания построенная прямая остается рабочей гипотезой. Только реакция котировок в Точке 3 превращает луч в подтвержденную динамическую границу.
Сценарий валидации: ЕСЛИ котировки подходят к наклонной поддержке в третий раз и закрывают полнотелую свечу отскоком вверх, ТО тренд считается подтвержденным — формируются предпосылки для поиска длинной позиции (Long).
Сценарий отмены: ЕСЛИ очередная свеча на растущем объеме пробивает линию и закрепляется телом ниже нее, ТО наклонная опора аннулируется — покупки категорически запрещены.

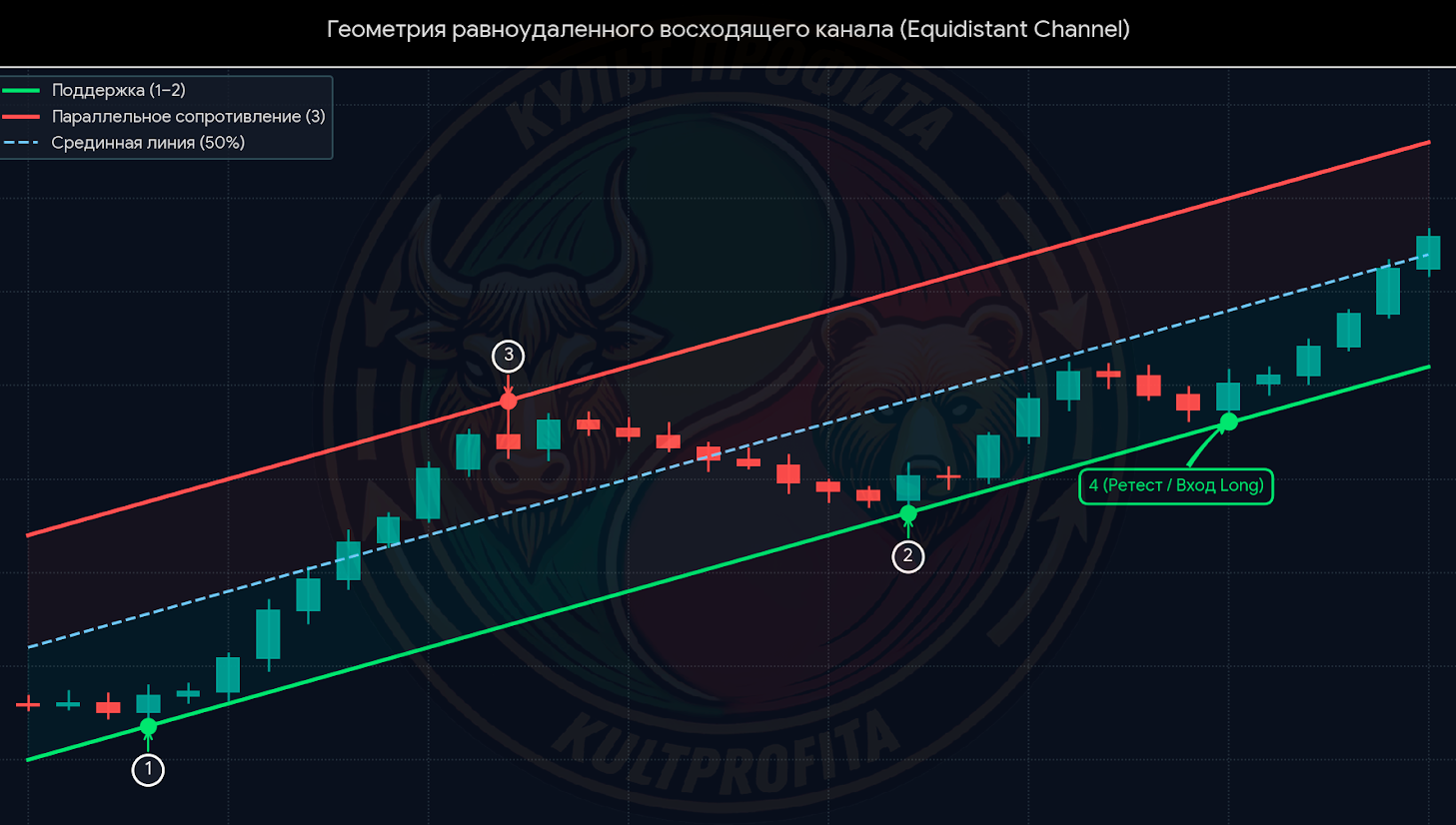

Проекция параллели: равноудаленный коридор и расчет целей
Равноудаленный канал (Equidistant Channel) отражает рамки нормального распределения волатильности. Он очерчивает не только область для входа, но и математически обоснованный ориентир для фиксации прибыли.
| Компонент канала | Точка привязки на графике | Тактическое назначение |
|---|---|---|
| Базовая направляющая | Точки 1 и 2 по опорным минимумам (для растущего тренда) | Зона поиска сигналов на вход в позицию по тренду |
| Параллель сопротивления | Точка 3: максимальный пик, лежащий между свингами 1 и 2 | Зона Take-Profit и фиксации основного объема |
| Срединная ось (Медиана 50%) | Равноудаленная центральная линия между границами | Динамический рубеж фиксации части объема (50%) |
Диагностика затухания тренда: ЕСЛИ котировки внутри растущего канала перестают достигать верхней границы и вязнут возле срединной оси, ТО напор покупателей иссяк — вероятность пробоя нижней границы вниз возрастает до 70–80%.
Тени или тела свечей: системный выбор точек привязки
Грубая техническая ошибка — непоследовательная разметка: выбор первой точки по кончику свечной тени, а второй — по срезу тела соседней свечи. Такой подход нарушает геометрию уровней.
Свечная тень (Wick) отражает экстремальную точку, куда рыночные заявки продавили цену до момента появления встречного лимитного барьера. Тело свечи (Body) фиксирует консенсус закрытия торгового периода (Close).
| Биржевой сектор | Базовый тип графика | Метод привязки экстремумов | Практическое обоснование выбора |
|---|---|---|---|
| Криптовалюты (BTC, ETH, альткоины) | Японские свечи (Candlesticks) | Строго по экстремумам теней свечей (Wicks) | Круглосуточный рынок без клиринговых пауз; тени образуют пулы стоп-ликвидности (Liquidity Sweeps) |
| Фондовый рынок (Акции MOEX, S&P 500) | Свечной или баровый график | По телам свечей (либо по теням при ATR < 1.5%) | На аукционах открытия и закрытия сессий формируются основные институциональные объемы |
| Активы в момент новостных событий | Линейный график (Line Chart по ценам Close) | Исключительно по ценам закрытия (Close) | Отсекает микросекундные шпили, вызванные проскальзыванием и расширением спреда маркетмейкеров |
⚠️ Правило геометрической строгости: Если первая опорная точка выбрана по кончику тени, то все последующие опорные узлы разметки строятся строго по теням. Смешивание стилей в границах одного канала сводит на нет статистическую повторяемость сетапа.
Фильтры надежности: угол наклона и выбор масштаба
Угол наклона трендовой прямой визуализирует темп расходования рыночного импульса.
Наклон 35°–45°: Устойчивый, сбалансированный тренд. Объемы распределяются плавно, а откаты снимают локальную перекупленность без риска разрушения рыночной структуры.
Наклон >60°: Параболическое ускорение. Движение переходит в финальную фазу шорт-сквиза или кульминации покупок. Вход в новые позиции по тренду при таком угле несет повышенный риск резкого отката; защитные стоп-приказы подтягиваются в безубыток.
Масштабирование котировок кардинально меняет визуализацию каналов. На линейной шкале ценовой шаг от $100 до $200 (+100%) занимает то же физическое расстояние, что и шаг от $1000 до $1100 (+10%).
Регламент переключения: ЕСЛИ горизонт анализа превышает 3–6 месяцев, а диапазон изменения цен составил более 50–100%, ТО терминал переводится на логарифмическую шкалу (Log scale). Иначе наклонные границы и проекции параллелей полностью теряют пропорциональность.
Устранение субъективности: методы ДеМарка и Сперандео
Чтобы исключить разночтения при поиске опорных точек, используют безиндикаторные алгоритмы с жесткими критериями разметки.
Алгоритмические TD-точки Томаса ДеМарка
Томас ДеМарк разработал протокол объективного поиска опорных экстремумов. Главный принцип: анализ графика ведется строго справа налево — свежие события имеют абсолютный приоритет над историческими данными.
Опорный минимум (TD-Point Low) считается зафиксированным только тогда, когда минимальная цена опорной свечи оказывается строго ниже минимумов N свечей слева и N свечей справа от нее (надежный практический стандарт: N=3 или N=5). Опорный луч проводится через две последние подтвержденные TD-точки по направлению справа налево.
| Компонент TD-метода | Определение | Правило верификации на графике |
|---|---|---|
| TD-Point Low | Фрактальный опорный минимум | Минимум свечи ниже N свечей слева и N свечей справа (N=3) |
| TD-Point High | Фрактальный опорный максимум | Максимум свечи выше N свечей слева и N свечей справа (N=3) |
| TD-Line | Истинная направляющая тренда | Соединяет две последние подтвержденные TD-точки справа налево |

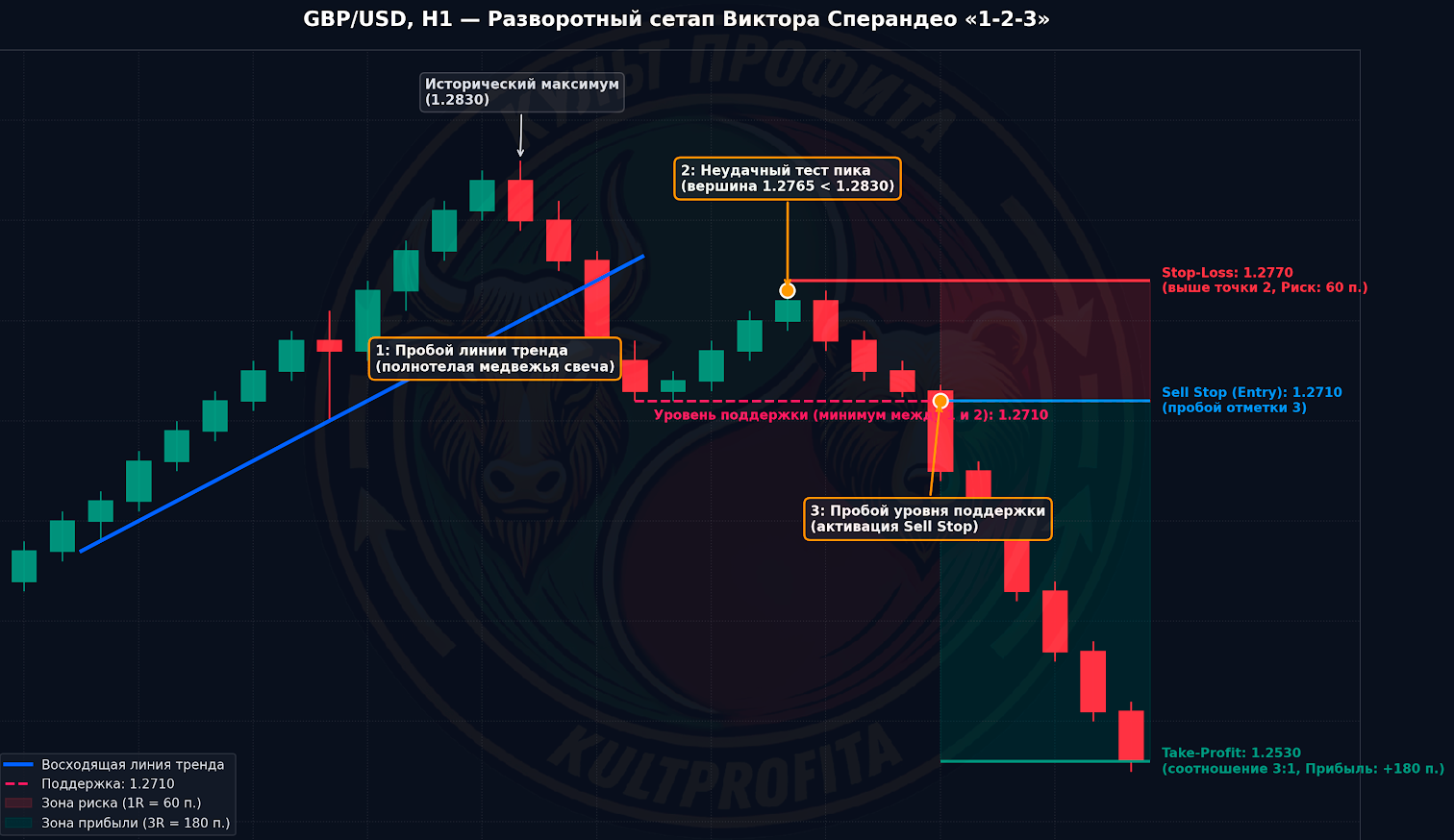

Метод Виктора Сперандео «Смена тренда на 1-2-3»
Виктор Сперандео формализовал алгоритм фиксации истинного разворота тенденции, избавив трейдера от необходимости наугад искать вершины.
| Этап разворота | Рыночное событие | Критерий подтверждения |
|---|---|---|
| ШАГ 1: Пробой направляющей | Свеча рабочего таймфрейма закрывается телом ниже восходящей линии тренда | Наличие тела свечи за линией (прокол тенью не учитывается) |
| ШАГ 2: Тест экстремума | Котировки делают коррекционный откат вверх, но не могут перебить исторический пик | Формирование понижающейся вершины (Lower High) |
| ШАГ 3: Пробой точки активации | Цена опускается ниже локального минимума, возникшего в волне между шагами 1 и 2 | Импульсное пробитие горизонтального уровня свинга |
Тактическое действие: В момент пробоя ценового уровня Шага 3 выставляется ордер на продажу (Short) со стоп-приказом за локальный пик Шага 2.

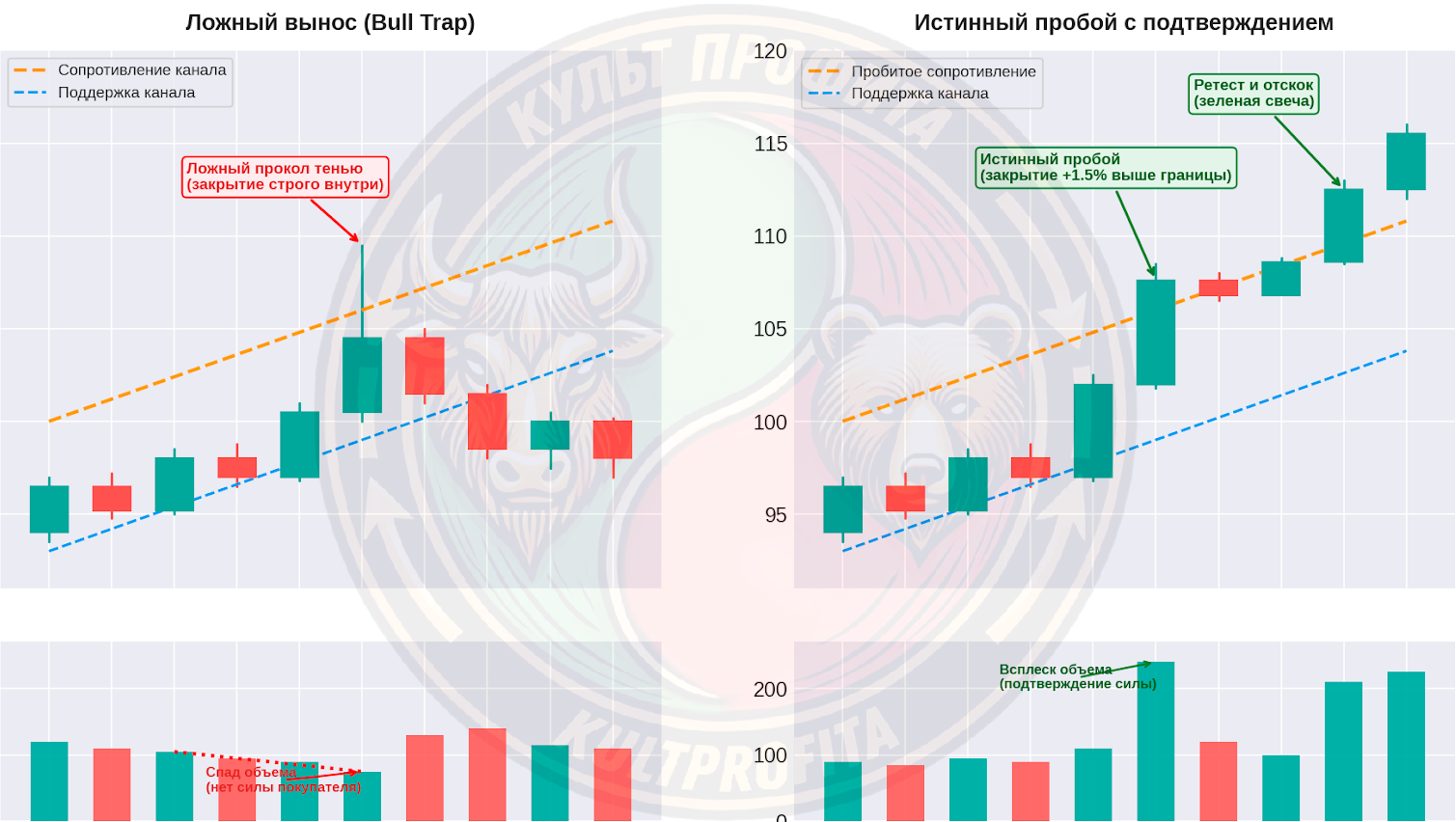

Истинный пробой или ловушка ликвидности
Выход котировок за пределы канала часто оказывается преднамеренным манипулятивным маневром (Liquidity Sweep). Крупным участникам требуются встречные стоп-приказы розничных трейдеров для набора или сброса позиции.
| Критерий проверки | Ложный вынос границы (Fakeout / Trap) | Истинное пробитие (Valid Breakout) |
|---|---|---|
| Конфигурация свечи | Длинная свечная тень выходит за уровень, но тело закрывается строго внутри канала | Полнотелая свеча уверенно закрывается за пределами рабочей границы |
| Профиль объема (Volume) | Вертикальный объем снижается или не дотягивает до 20-периодной средней MA | Всплеск объема в 1.5–2.5 раза выше среднего значения MA Volume |
| Поведение осциллятора (RSI) | Фиксируется выраженная дивергенция (цена идет вверх, индикатор падает) | Индикатор выходит из зоны перекупленности/перепроданности, подтверждая силу импульса |
| Постпробойная реакция | Котировки втягиваются обратно внутрь коридора уже на следующем баре | Плавный откат к пробитой границе с внешней стороны (Ретест) с отскоком |
Отработка ловушки: ЕСЛИ свеча проколола границу канала длинной тенью, но закрылась внутри диапазона, ТО зафиксирован съем ликвидности — открывается сделка внутрь коридора к его противоположному краю.
Отработка истинного выхода: ЕСЛИ тело свечи зафиксировалось снаружи канала, а последующий плавный ретест границы встретил поддержку на растущем объеме, ТО вход осуществляется по тренду пробоя после формирования разворотной свечи.
Математика риска: расчет размера позиции и соотношение 3:1
Графические паттерны оперируют вероятностями. Долгосрочный результат на рынке базируется исключительно на контроле рисков перед выставлением ордера.
Базовая формула расчета рабочего объема исключает вход случайной суммой:
Размер позиции (в единицах) = (Депозит × Риск на сделку (%)) / (Цена входа - Уровень Stop-Loss)
Чтобы математическое ожидание торговой системы оставалось положительным, расчетное соотношение прибыли к риску (Risk-to-Reward Ratio, R:R) должно составлять не менее 2.5:1 – 3:1.
Практический расчет параметров ордера
- Размер депозита: $1000.
- Фиксированный риск на сетап: 1% от баланса ($10).
- Точка входа (Long от нижней границы): $100.
- Уровень Stop-Loss: выносится за границу канала и локальный минимум с запасом на спред: $98.
- Ценовой риск на 1 единицу: $100 - $98 = $2
- Рабочий объем входа: $10 / $2 = 5 единиц инструмента (общий объем позиции: $500 без заемного плеча)
- Уровень Take-Profit: размещается у противоположной границы канала: $106.
- Потенциальная прибыль на единицу: $106 - $100 = $6
- Итоговое математическое соотношение: $6 / $2 = 3:1
При реализации сценария чистая прибыль составляет $30 при расчетном риске в $10.
⚠️ Техническое правило выставления стоп-приказа: Защитный Stop-Loss нельзя ставить точно на наклонную линию. Внутридневной рыночный шум и брокерский спред выбьют заявку до начала истинного движения. Защитный ордер выносится за пределы экстремума с дополнительным запасом не менее 0.5×ATR (Average True Range за 14 периодов).
Граничные сценарии: когда графический анализ перестает работать
При наступлении определенных рыночных условий стандартные правила разметки каналов теряют аналитическую силу. В таких обстоятельствах торговля останавливается.
| Рыночный сценарий | Механика рыночного сбоя | Регламент действий трейдера |
|---|---|---|
| Выход ключевых макроновостей (ставки ФРС, CPI, NFP) | Из биржевого стакана исчезает лимитная плотность; котировки движутся резкими ценовыми разрывами | Закрыть позиции за 15 минут до релиза либо перевести стоп-лосс в безубыток; новые ордера не выставлять |
| Низколиквидные активы с рваным графиком | Гэпы и околонулевые объемы разрушают плавность формирования свингов | Исключить инструменты со среднедневным оборотом менее $1–2 млн; каналы на них не строятся |
| Медианное залипание (Median Stickiness) | Цена консолидируется вокруг срединной линии 50% и не доходит до краев канала | Сигнал о затухании волатильности; зафиксировать позицию на медиане, не ожидая встречного борта |
| Таймфреймовый конфликт (Timeframe Bias) | Бычий канал на M15 упирается в мощную наклонную стенку медвежьего тренда на старшем D1 | Младший канал игнорируется; сделки совершаются исключительно по вектору старшего графика (H4–D1) |
Аналитический софт: выбор рабочего терминала
Точность геометрических построений напрямую зависит от возможностей используемого терминала.
| Платформа / Терминал | Основной сегмент применения | Преимущества при работе с каналами | Недостатки и технические ограничения |
|---|---|---|---|
| TradingView | Универсальный анализ рынков (криптовалюты, акции, валюты) | Инструмент «Параллельный канал», авторегрессия, привязка магнитом к теням свечей, лог-шкала | Ограничение на количество активных индикаторов на базовом бесплатном тарифе |
| MetaTrader 4 / 5 | Срочный рынок, валютные пары Forex, сырьевые контракты | Высокая скорость исполнения, поддержка индикаторов авторазметки (TrueTL, TD-DeMark) | Устаревший интерфейс; угол наклона линий может визуально деформироваться при изменении масштаба экрана |
| Терминалы брокеров (Т-Банк, Finam Trade) | Фондовый рынок РФ (MOEX), торговля с мобильных устройств | Интеграция в банковские приложения, мгновенный доступ без предварительной настройки серверов | Урезанный инструментарий рисования, сложности с корректным масштабированием наклонных линий |
| QuantConnect / Скрипты Python | Количественный бэктестинг алгоритмических систем | Исключение субъективности, валидация отбоя и пробоя каналов на многолетних массивах данных | Требуются практические навыки программирования и очистки исторических котировок |
Практический регламент: 5 критических ошибок и предторговый чек-лист
5 частых ошибок начинающих трейдеров
- Покупка падающих ножей: попытка купить актив при первом касании нижней границы в сильном медвежьем тренде без разворотной свечной модели.
- Подгонка разметки под убыточную позицию: смещение угла трендовой линии сквозь тела свечей, когда рынок идет против сделки, чтобы оправдать отказ от закрытия по стоп-лоссу.
- Работа в микродиапазонах: построение каналов на интервалах M1–M5, где ширина коридора сопоставима с комиссией биржи и спредом.
- Вход до закрытия бара: открытие ордера на импульсном проколе трендовой внутри незакрытой свечи, которая к концу интервала оставляет лишь тень.
- Игнорирование старшего тренда: поиск сигналов на покупку внутри локального восходящего канала, развивающегося против глобального нисходящего тренда старшего порядка.
Пошаговый план действий перед входом
- Этап 1 (Старший контекст D1): Идентификация глобального вектора рынка и ключевых рубежей.
- Этап 2 (Рабочий диапазон H1): Поиск 2 опорных минимумов и 1 промежуточного максимума.
- Этап 3 (Построение): Нанесение инструмента «Параллельный канал» в TradingView.
- Этап 4 (Верификация границы): Ожидание реакции цены (закрытие полнотелой свечи или ложный прокол тенью).
- Этап 5 (Контроль риска): Расчет объема по формуле (риск ≤1%) и выставление стоп-приказа с запасом 0.5×ATR.
Копируемый предторговый чек-лист
Сверяйтесь с этим списком перед каждым открытием позиции:
- [ ] 1. База построения: Линия тренда опирается минимум на 3 подтвержденные точки соприкосновения.
- [ ] 2. Синхронизация таймфреймов: Вектор сделки совпадает с направлением тренда на старшем графике (D1/H4).
- [ ] 3. Математическое ожидание: Соотношение прибыли к риску составляет не менее 2.5:1 – 3:1.
- [ ] 4. Защита депозита: Stop-Loss вынесен за пределы канала и локальный экстремум с запасом на спред и волатильность (0.5×ATR).
- [ ] 5. Новостной фильтр: В экономическом календаре отсутствуют важные макроэкономические публикации в ближайшие 30 минут.
Часто задаваемые вопросы (FAQ)
Что делать, если цена пробила границу канала, а затем вернулась обратно?
Это классический манипулятивный захват ликвидности (Bull Trap или Bear Trap). Крупные игроки спровоцировали пробой для сбора стоп-приказов. Если бар возвращается внутрь коридора и закрывается телом, открывается сделка в направлении возврата с целевой фиксацией у противоположного края канала. Защитный стоп размещается за вершину ложного прокола.
Какой таймфрейм считать главным при нанесении разметки?
В графическом анализе работает принцип иерархии: старший таймфрейм всегда доминирует над младшим. Стратегическую разметку и определение вектора ведут на интервалах D1 и H4. Рабочий коридор и точки входа определяют на таймфреймах H1 и M15. Открытие позиций на M15 вопреки структуре тренда с D1 запрещено.
Нужно ли перестраивать трендовую линию при обновлении экстремума?
Да, разметка динамична. Если цена сформировала новый минимум или ускорила наклон, базовая линия перестраивается по свежему подтвержденному свингу. Ранее построенные направляющие можно сохранять на графике пунктиром, чтобы наглядно контролировать затухание или параболическое ускорение тренда.
Допустима ли торговля против направления наклонного канала?
Контртрендовые сделки несут повышенную вероятность убытка. Открытие коротких позиций от верхнего края восходящего канала оправдано только при наличии явной дивергенции на осцилляторе RSI и при сокращении расчетной цели Take-Profit до центральной медианы (50%). Начинающим трейдерам рекомендуется работать строго по направлению наклона коридора.
