Виды биржевых графиков: гид по линейному чарту, японским свечам, Ренко, чарт-боксу и тикам
Оглавление
- Архитектура рыночных данных: экспресс-навигатор
- Вектор времени против ценового порога: разбор горизонтальной оси
- Временные графики: Линейный, Свечной и Барный
- Линейный график: где пролегает граница практической пользы
- Японские свечи и американские бары: механика ценового аукциона
- График Ренко (Renko): торговля чистым движением без времени
- Принцип формирования блоков и правило удвоенного разворота
- Практический расчет шага блока: Fixed Box против адаптивного ATR
- Сквозной расчет шага блока и объема торговой позиции
- Чарт-бокс (Point & Figure): метод «крестиков-ноликов» для выявления крупных позиций
- Тиковый график: чтение микроструктуры и скальпинг
- Механика формирования бара по транзакциям
- Различия биржевого учета и проблема слепоты к объему
- Граничные случаи: когда нестандартные графики дают сбой
- Где анализировать альтернативные графики: софт и платформы
- Стратегия выбора графика: матрица решений и техника двух экранов
- Матрица соответствия торговому стилю
- Практическая техника двух экранов (Dual-Screen Setup)
- Чек-лист: проверка условий перед входом по бестиковому графику
- План действий: пошаговый переход от теории к практике
- Часто задаваемые вопросы (FAQ)
Архитектура рыночных данных: экспресс-навигатор
Биржевой график преобразует непрерывный поток рыночных котировок в понятную визуальную модель. Чтобы объективно оценивать рыночную ситуацию, трейдеру необходимо понимать фундаментальную разницу между четырьмя базовыми алгоритмами представления данных: классическим линейным графиком, бестиковыми моделями фильтрации шума (Ренко и чарт-бокс / Point & Figure), а также микроструктурным тиковым графиком. Каждый из них группирует рыночные сделки по собственному уникальному триггеру: по истечении интервала времени, по преодолению заданного порога цены или по объему совершенных транзакций.
Универсального решения для всех задач не существует:
- Свечи и бары работают по принципу видеокамеры с фиксированной частотой кадров: один бар появляется строго за выбранный отрезок времени. Они детально фиксируют хронологию борьбы сторон, но перегружены шумом во флэте.
- Ренко и чарт-бокс действуют как фотоловушка: элемент появляется только тогда, когда цена преодолевает заданную дистанцию. Они отсекают время и микроколебания, концентрируясь на чистом векторе тренда.
- Тиковый график функционирует как сейсмограф: фиксирует каждое единичное колебание котировки при совершении сделки независимо от времени, вскрывая механику исполнения заявок внутри биржевого спреда.
| Тип графика | Что лежит в основе алгоритма | Ключевая аналитическая особенность | Оптимальные практические задачи |
|---|---|---|---|
| Линейный (Line) | Исключительно цены закрытия (Close) за интервал | Отсекает внутрисессионные всплески волатильности и тени | Долгосрочный макроанализ, аудит портфелей, чтение дивергенций |
| Японские свечи / Бары | 4 опорные точки: Open, High, Low, Close | Показывает полный диапазон сессии и баланс сил участников | Свинг-трейдинг, классический графический анализ, Price Action |
| Ренко (Renko) | Фиксированный шаг цены (Box Size) вне времени | Полностью устраняет ложный шум в затяжных боковиках | Трендовая торговля, импульсные пробои ключевых уровней |
| Чарт-бокс (Point & Figure) | Шаг цены (колонки X и O) с заданным порогом разворота | Формирует выраженные горизонтальные полки накопления | Среднесрочный поиск институциональных зон спроса и предложения |
| Тиковый (Tick Chart) | Фиксированное количество транзакций (сделок) | Отражает скорость потока заявок и динамику спреда | Скальпинг, внутридневная торговля, кластерный анализ |

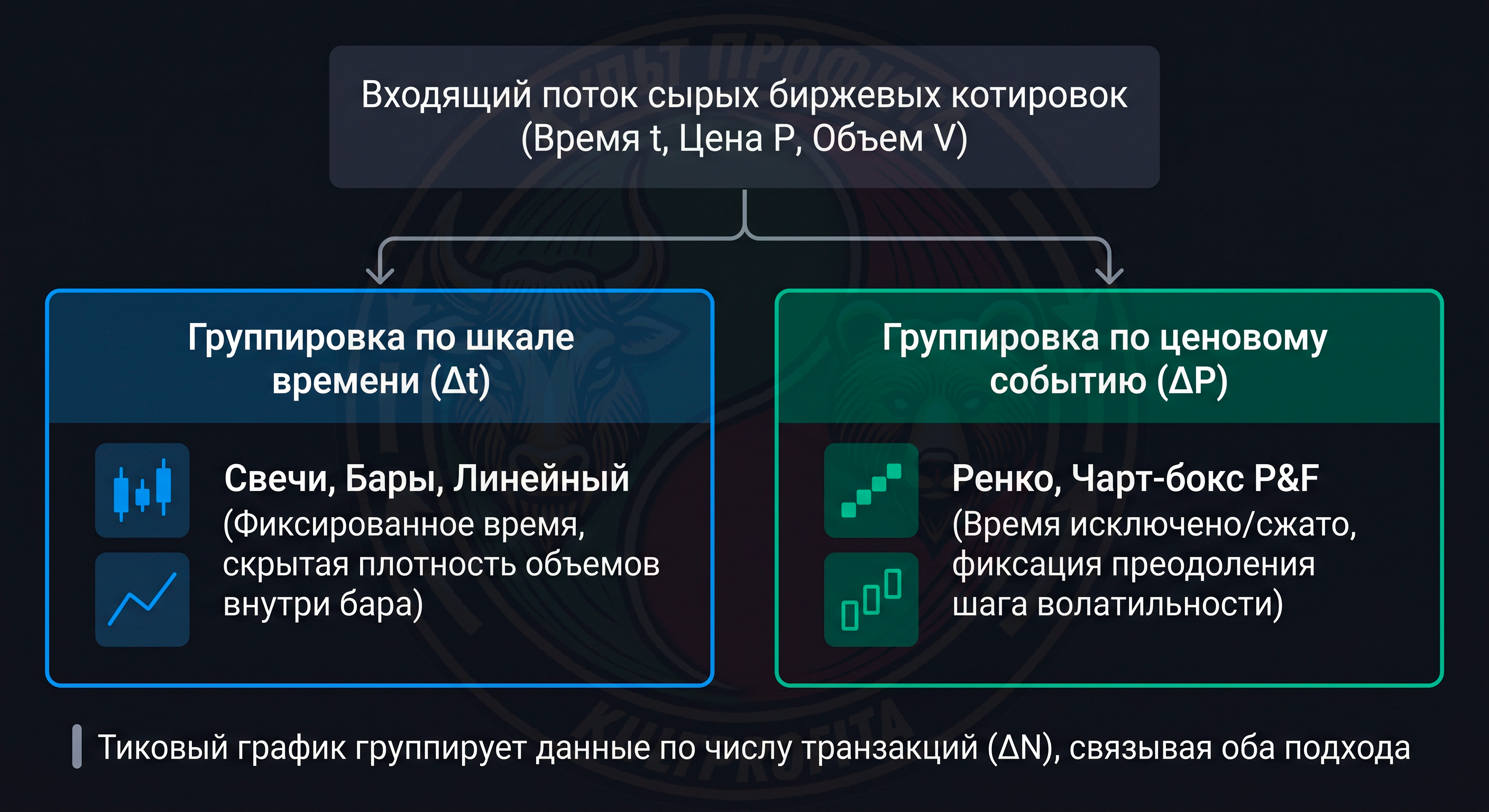

Вектор времени против ценового порога: разбор горизонтальной оси
Главное инженерное различие между типами графиков кроется в механике движения горизонтальной оси X. Классический таймфрейм дробит рыночные события на одинаковые календарные отрезки: 1 минута, 1 час, 1 день. Однако плотность реальной активности участников распределяется неравномерно.
Пятиминутная свеча в 03:00 ночи на азиатской сессии валютной пары может содержать всего 40 сделок на низком объеме. Такая же пятиминутная свеча в 16:30 по московскому времени в момент открытия торгов в Нью-Йорке аккумулирует 15 000 агрессивных ордеров. На стандартном свечном чарте оба бара имеют идентичную ширину, что маскирует истинную плотность торговой ликвидности.
Рыночные данные формируются в трехмерной системе координат:
- Цена (P): значение котировки, по которой сведены лимитный и рыночный ордера.
- Время (t): хронологическая метка регистрации транзакции сервером.
- Объем и сделки (V, N): суммарное число переданных контрактов/акций и частота их смены.
| Критерий оценки | Временные графики (Time-based) | Бестиковые графики (Price-only / Event-driven) |
|---|---|---|
| Управляющий триггер | Истечение заданного интервала времени (Δt) | Преодоление ценового порога (ΔP) или счетчика сделок (ΔN) |
| Поведение во флэте | Отрисовывают серию мелких баров, провоцируя ложные входы | График останавливается; новые блоки не появляются часами |
| Фиксация экстремумов | Сохраняют все тени (High и Low) внутри сессии | Срезают внутриблочные колебания, не достигшие шага настройки |
| Компромисс модели | Маскирует неравномерность распределения объемов | Искажает скорость движения и точную хронологию событий |
Временные графики: Линейный, Свечной и Барный
Линейный график: где пролегает граница практической пользы
Алгоритм берет исключительно цену закрытия (Close) за выбранный интервал и последовательно соединяет точки прямыми линиями. Параметры Open, High и Low полностью игнорируются.
⚠️ Ограничение метода: Использование линейного графика для выставления защитных стоп-приказов при внутридневной торговле приводит к систематическим потерям. Линейный график выглядит гладким, создавая иллюзию низкой волатильности. Однако он скрывает внутрисессионные проколы цен. На линии уровень поддержки может казаться нетронутым, тогда как резкая шпилька уже исполнила стоп-лосс на биржевом сервере и выбила позицию до возобновления роста.
Практические сценарии для линейного графика:
- Контроль динамики долгосрочных инвестиционных портфелей и индексов на масштабах недели (W1) и месяца (MN) без эмоциональной реакции на рыночный шум.
- Поиск ключевых глобальных разворотных фигур («двойная вершина», «голова и плечи») без искажений случайными тенями.
- Чтение дивергенций на индикаторах RSI и MACD, формулы которых по умолчанию рассчитываются строго по ценам закрытия.

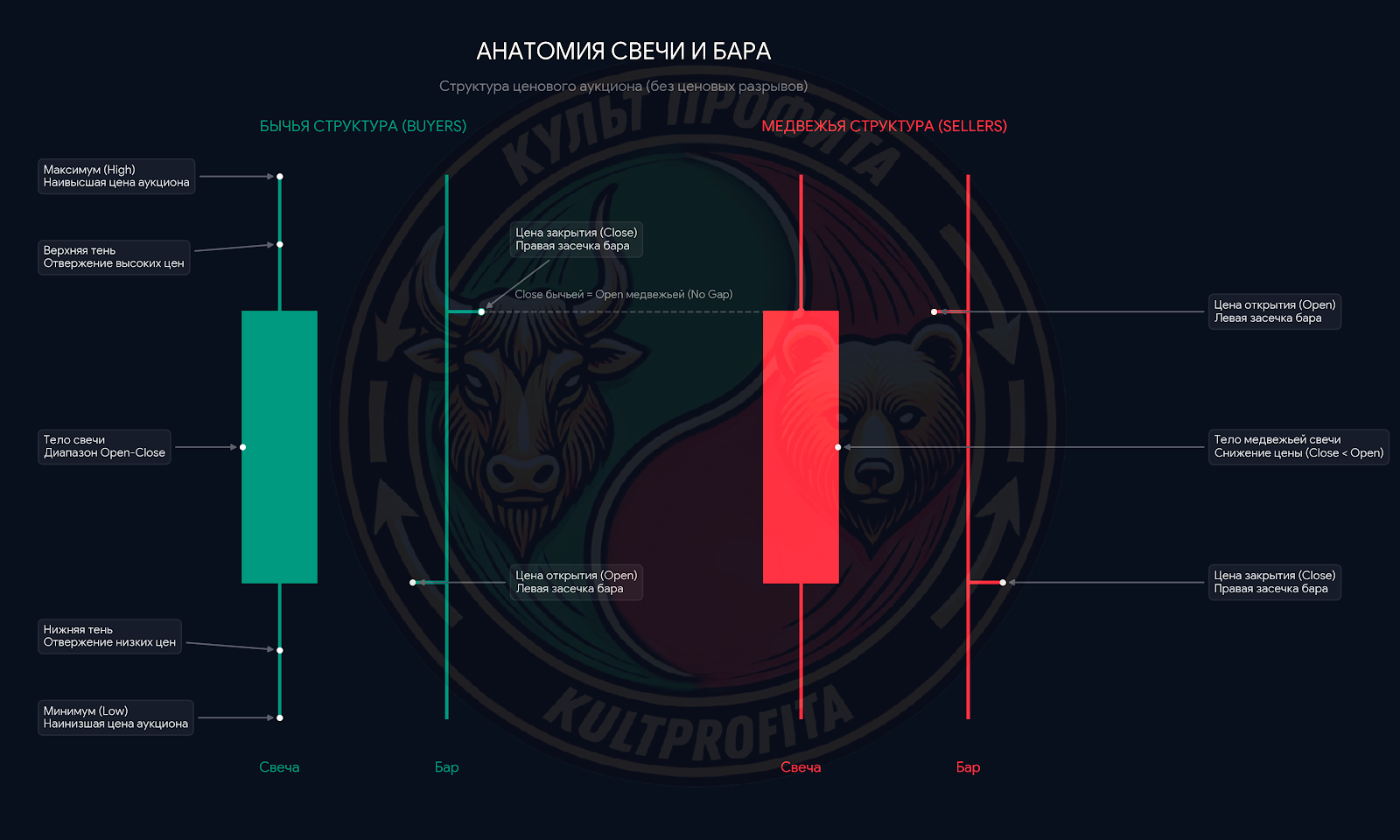

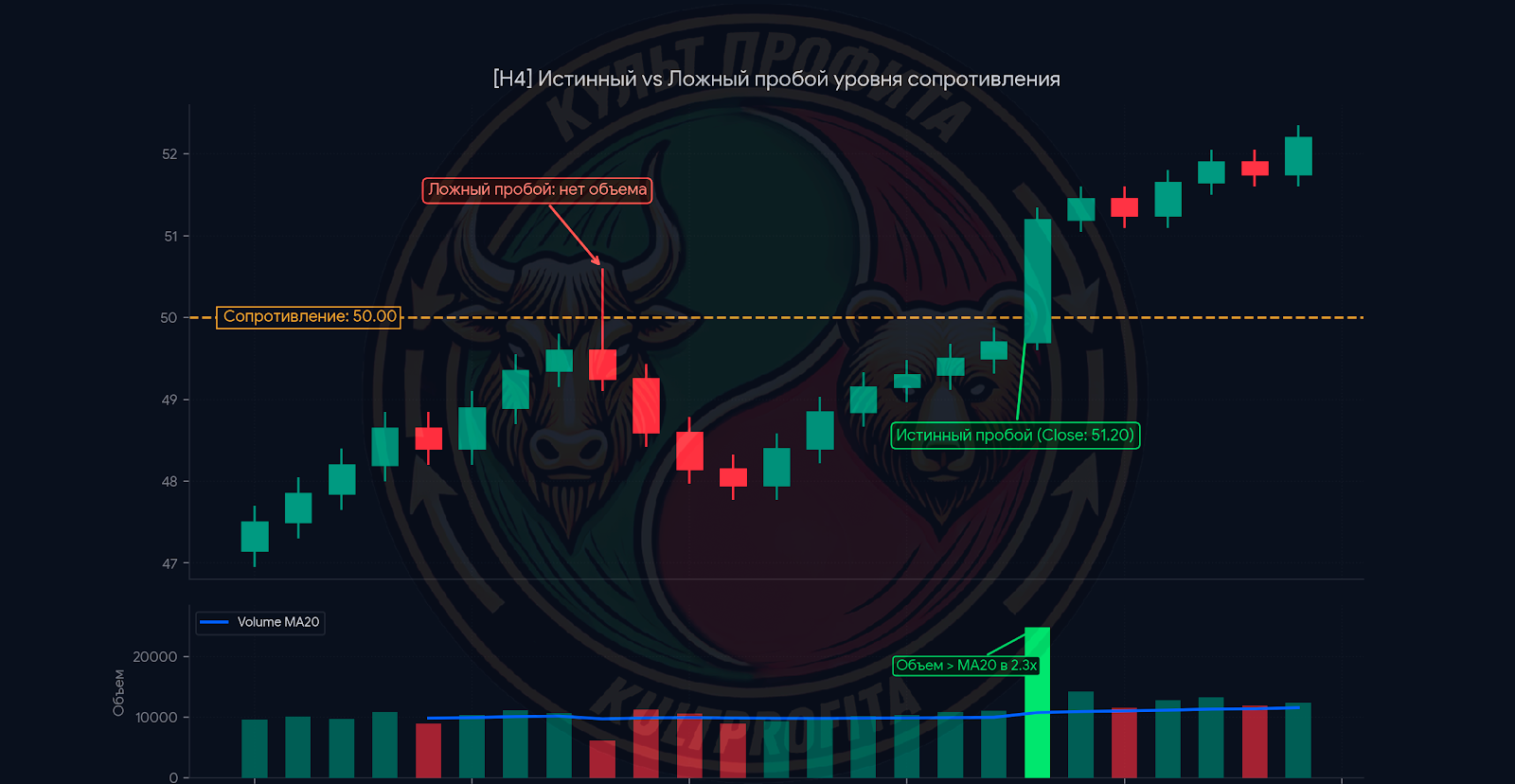

Японские свечи и американские бары: механика ценового аукциона

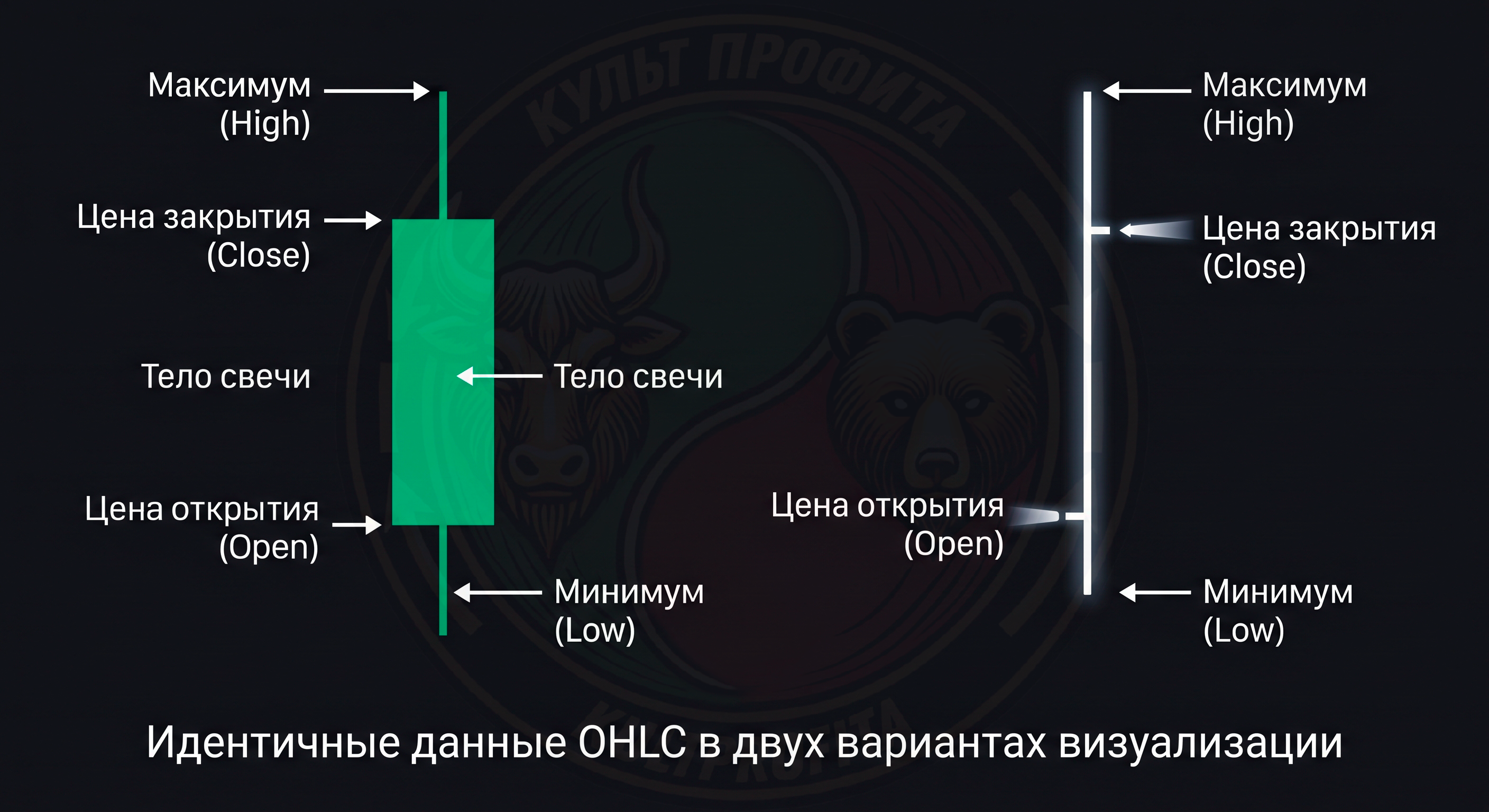

Каждый элемент свечного или барного чарта рассчитывается по четырем параметрам торгового интервала (OHLC):
- Open (O): цена первой сделки в начале интервала.
- High (H): максимальная цена исполнения заявки за этот отрезок.
- Low (L): минимальная цена исполнения за период.
- Close (C): цена последней сделки перед закрытием бара.
У японской свечи расстояние между Open и Close образует широкое тело. Если цена закрытия выше открытия (Close>Open), свеча окрашивается в зеленый цвет (бычий импульс). Если сессия закрылась ниже открытия (Close<Open), тело становится красным (медвежье давление). Тонкие вертикальные отрезки сверху и снизу (тени или фитили) фиксируют экстремумы High и Low.
Американский биржевой бар отображает тот же диапазон компактнее: вертикальная линия соединяет Low и High, горизонтальная риска слева отмечает Open, риска справа — Close.

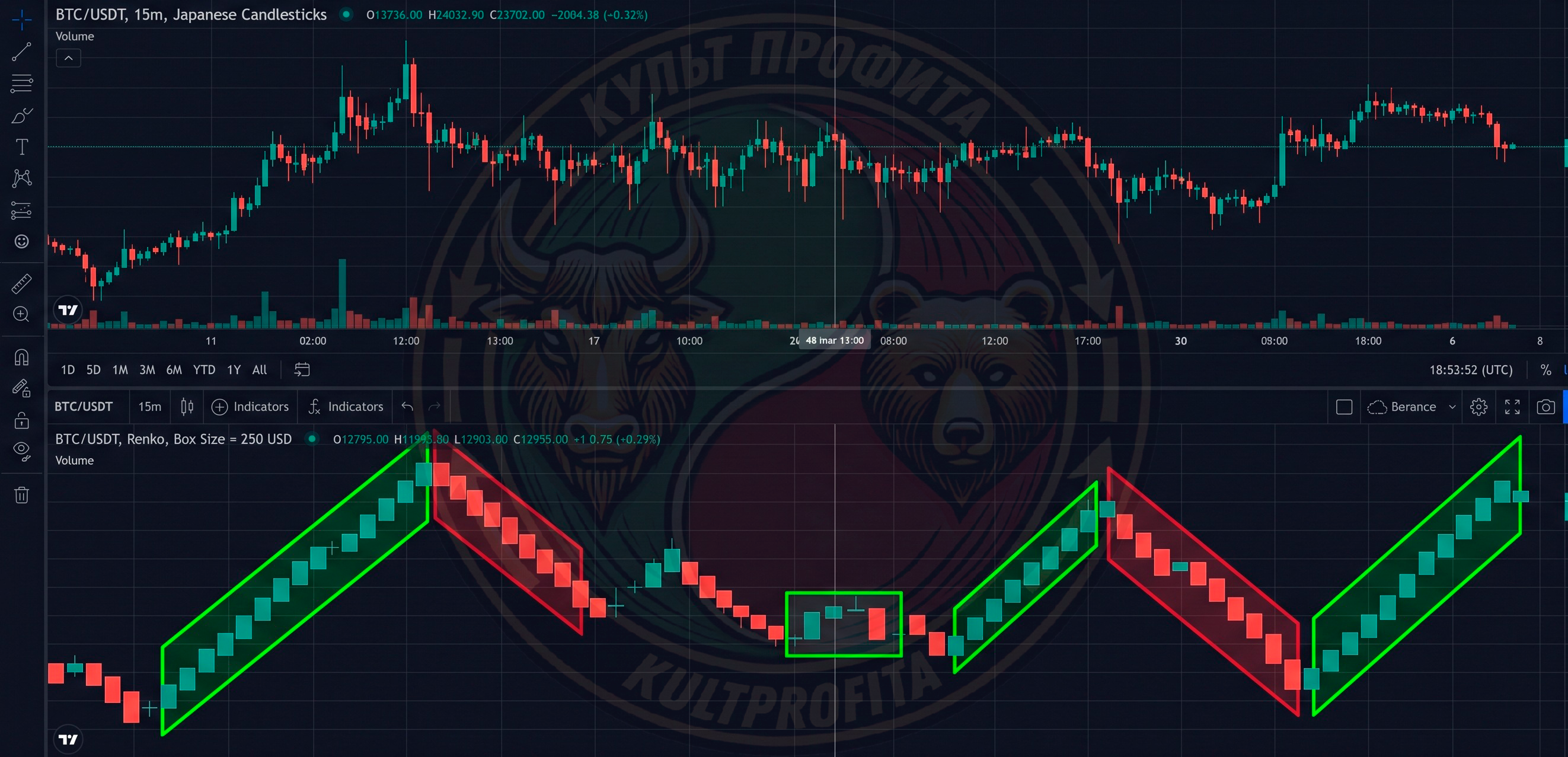

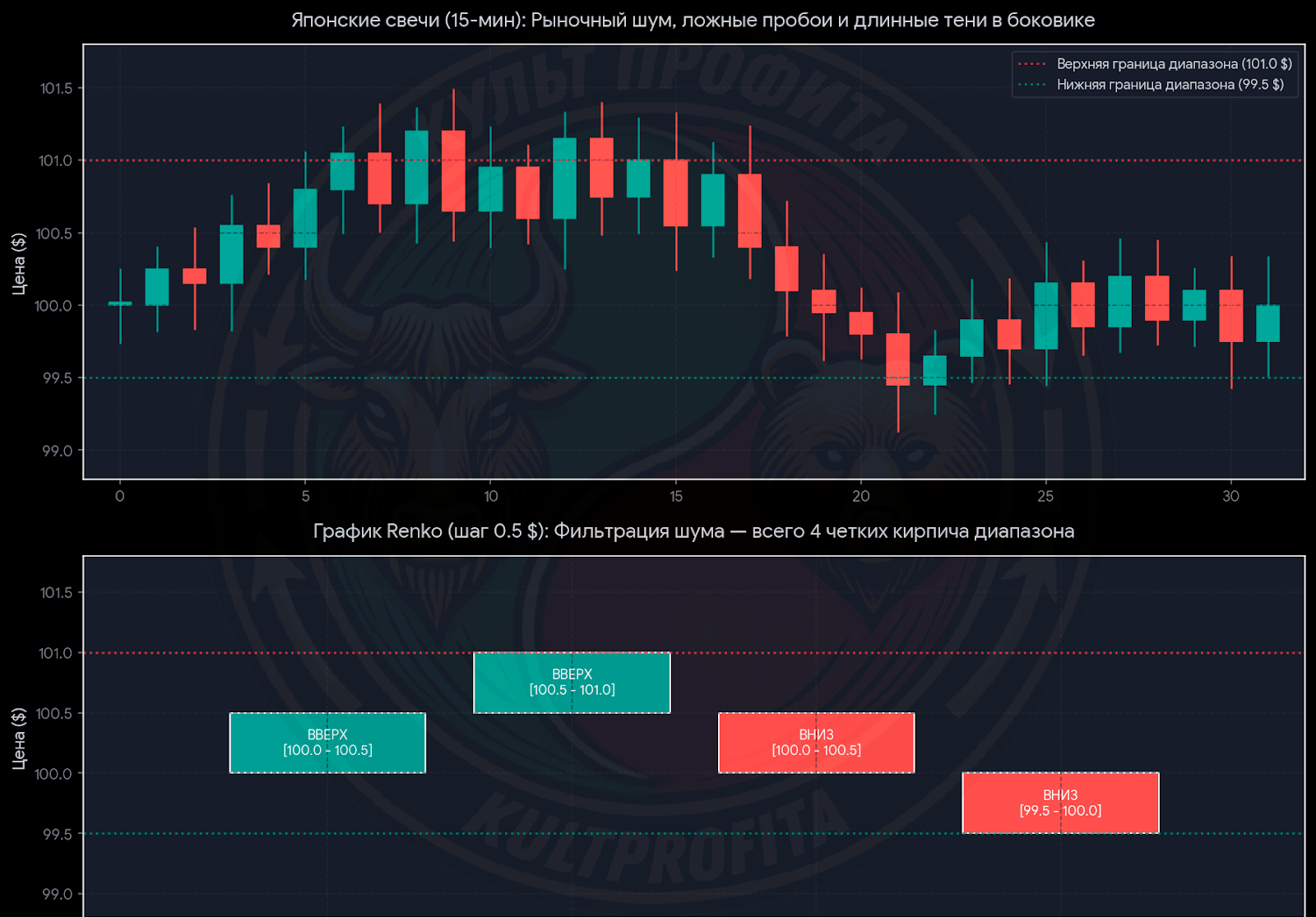

График Ренко (Renko): торговля чистым движением без времени
Принцип формирования блоков и правило удвоенного разворота
Название происходит от японского слова «renga» (кирпич). График строится из прямоугольных блоков одинакового размера, каждый из которых отражает фиксированный шаг изменения цены (Box Size). Фактор времени исключен из расчетной модели: новый блок появится на экране только тогда, когда цена преодолеет установленный ценовой порог.
Блоки Ренко соприкасаются углами под 45 градусов и никогда не выстраиваются на одной горизонтальной линии. При движении актива в узком боковом коридоре график замирает.
Базовый алгоритм графика опирается на правило удвоенного разворота (2-Brick Reversal Rule). Для продолжения тренда активу достаточно пройти вверх расстояние в 1 шаг (1×Box Size). Однако для разворота тенденции и отрисовки первого нисходящего блока котировка обязана пройти вниз дистанцию в два полных блока (2×Box Size) от вершины последнего кирпича:
ЕСЛИ Цена закрытия >= (Верхняя грань блока + 1 * Box Size):
Отрисовать восходящий зеленый кирпич вверх под углом 45°
ИНАЧЕ ЕСЛИ Цена закрытия <= (Нижняя грань блока - 1 * Box Size):
// Требуется ход в 2 * Box Size от локального High
Зафиксировать смену тенденции и отрисовать блок вниз
ИНАЧЕ:
Оставить график без изменений (колебания внутри порога игнорируются)Практический расчет шага блока: Fixed Box против адаптивного ATR
Использование фиксированного шага котировки (Fixed Box) несет риски для депозита. Если установить шаг 2 рубля для акции стоимостью 200 рублей при умеренной волатильности 15%, кирпичи строятся адекватно. Но при выходе резонансных новостей и росте волатильности до 70% фиксированный шаг превратит чарт в хаотичный набор микроразворотов.
Для адаптации к текущей фазе рынка шаг блока калибруют по индикатору среднего истинного диапазона (Average True Range, ATR) за 14 периодов:
Dynamic Box Size = ATR14 × k
где:
- ATR14 — средний истинный диапазон инструмента за 14 свечей старшего рабочего таймфрейма (базовый стандарт — D1).
- k — коэффициент чувствительности фильтра. Для внутридневных импульсных входов используют k=0,75…1,0, для удержания среднесрочной позиции по тренду — k=1,5…2,0.
Сквозной расчет шага блока и объема торговой позиции
Инструмент: акция с текущей стоимостью $100.
Параметры калибровки: дневной график (D1), значение ATR14=$2,40, коэффициент свинг-трейдинга k=1,0.
Капитал: торговый депозит $10 000, допустимый риск на сделку — 1% ($100).
Расчет рабочего шага блока Ренко:
Box Size = $2,40 × 1,0 = $2,40
Определение ключевых ценовых уровней:
- Для появления очередного зеленого блока цена должна вырасти до $102,40 ($100 + $2,40).
- Для слома структуры вниз и создания красного разворотного блока цена обязана упасть на двойной шаг (2 × $2,40 = $4,80) — то есть ниже отметки $97,60 ($102,40 - $4,80).
Расчет объема позиции по правилам риск-менеджмента:
Защитный стоп-лосс выставляется за основание разворотной конструкции. При развороте минимальная дистанция до защитного приказа составляет величину двух блоков: 2 × $2,40 = $4,80.
Объем позиции = Лимит риска / Дистанция стоп-лосса = $100 / $4,80 ≈ 20,83 акции
С учетом биржевого округления рабочий объем составляет 20 акций. Объем средств в сделке: 20 × $100 = $2000. Фактический риск при срабатывании стоп-лосса: 20 × $4,80 = $96, что укладывается в заданный лимит риска 1% от депозита.
Чарт-бокс (Point & Figure): метод «крестиков-ноликов» для выявления крупных позиций
Чарт-бокс полностью исключает шкалу времени, фиксируя импульсы спроса и предложения:
- Столбец крестиков (X): отображает рост котировки на шаг настройки.
- Столбец ноликов (O): фиксирует снижение котировки на величину шага.
В одной вертикальной колонке знаки X и O не совмещаются. Переход к соседнему столбцу противоположного знака происходит только при выполнении правила разворота (Reversal).
Классическим стандартом выступает разворот в 3 коробки (3-box reversal). Если шаг коробки (Box Size) равен $1, то в столбце X новые элементы появляются при каждом $1 роста цены. Но новая колонка ноликов сформируется только тогда, когда цена снизится минимум на $3 (3 × $1) от максимальной точки текущего столбца X.
| Параметр чарт-бокса | Смысловое значение | Влияние на принятие решений |
|---|---|---|
| Box Size (Шаг коробки) | Минимальное смещение цены для фиксации символа | Фильтрует шум: чем крупнее шаг, тем глобальнее видимая структура |
| Reversal (Порог разворота) | Число пустых коробок для перехода в новый столбец (база — 3) | Отсекает коррекционные внутридневные откаты внутри основного движения |
| Трендовые линии (45°) | Направляющие под фиксированным углом координатной сетки | Устраняют субъективность трейдера при нанесении наклонных уровней |
| Горизонтальные полки | Серии из 5–8 чередующихся столбцов в узком диапазоне | Показывают границы накопления или распределения позиций крупными игроками |
📌 Заметка практика: Так как время на графике P&F не растягивает ось X, зоны консолидации сжимаются в наглядные плотные полки. Пробой диапазона, состоящего из 6–8 чередующихся колонок крестиков и ноликов, генерирует мощный импульс за счет выхода цены из зоны аккумуляции институционального объема.
Тиковый график: чтение микроструктуры и скальпинг
Механика формирования бара по транзакциям

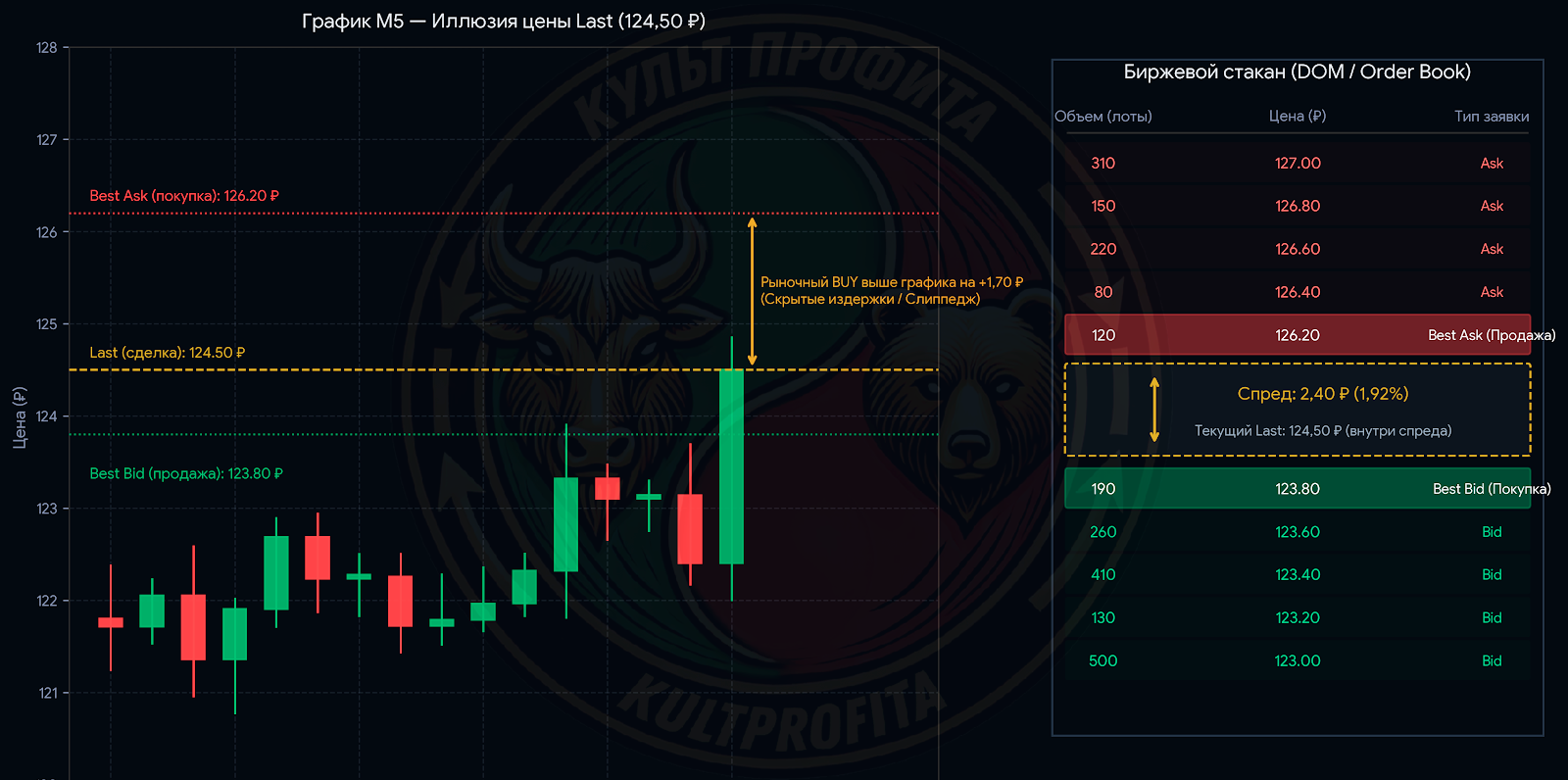

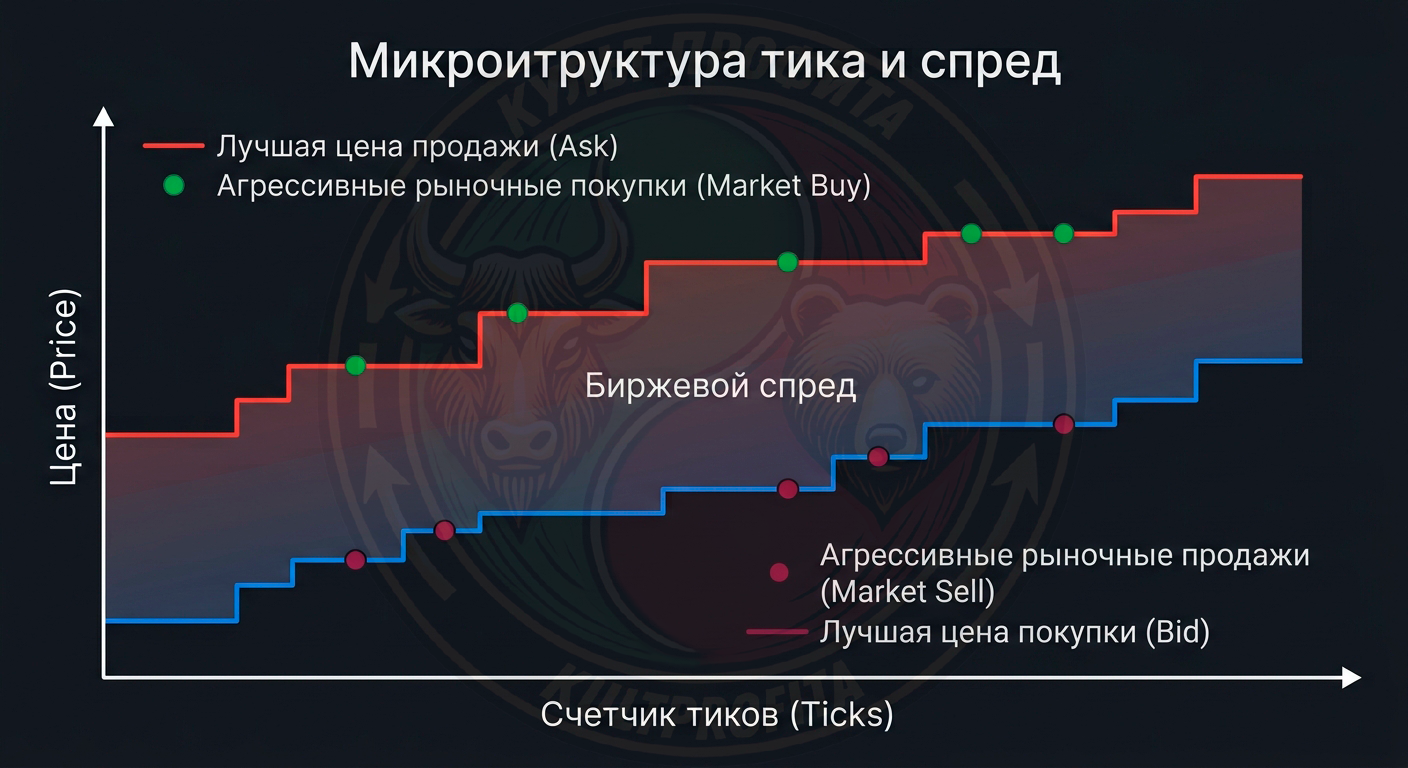

Биржевой тик представляет собой зарегистрированный факт исполнения сделки между продавцом и покупателем в ленте сделок (Time & Sales).
Построение тикового бара базируется на счетчике транзакций. Трейдер задает порог: например, 300, 500 или 1500 тиков на один бар. Как только лента регистрирует исполнение 500-й сделки, бар закрывается, фиксируя параметры OHLC, и система начинает отсчет следующего.
Временная шкала под тиковым чартом меняет плотность динамически:
- В момент открытия сессии или публикации процентных ставок бар на 500 тиков может закрыться за 3–7 секунд.
- Во время низкой ликвидности в обеденный перерыв формирование такого же бара может растянуться на 30–50 минут.
Различия биржевого учета и проблема слепоты к объему
| Параметр анализа | Регулируемые биржи (MOEX, CME, NYSE) | Внебиржевой валютный рынок (OTC Forex) |
|---|---|---|
| Физическая природа тика | Реальный переход актива между контрагентами в реестре сделок | Факт смены индикативной котировки Bid/Ask на сервере брокера |
| Учет торгового объема | Фиксируется точное число лотов/контрактов по каждой сделке | Реальный объем скрыт; доступна лишь частота тиканья котировки |
| Аналитический арсенал | Доступен расчет дельты, профилей объема и графиков Footprint | Применяется суррогатный индикатор тикового объема (Tick Volume) |
⚠️ Ограничение метода: Тиковый график в чистом виде «слеп» к размеру исполняемой заявки. Покупка розничным трейдером 1 акции формирует в системе ровно 1 тик. Продажа крупным фондом пакета в 10 000 акций одной рыночной заявкой также засчитывается за 1 тик. Чтобы объективно оценивать намерения крупных участников, тиковый график синхронизируют с биржевым стаканом (Depth of Market, DOM) и кластерным графиком (Footprint), отражающим реальное распределение проторгованных лотов на каждом ценовом уровне.
Граничные случаи: когда нестандартные графики дают сбой
Бестиковые и тиковые чарты высокоэффективны в штатных фазах рынка, однако при возникновении нестандартных ситуаций их алгоритмы искажают картину и могут повлечь непредвиденные убытки.
| Сбойный рыночный сценарий | На каком типе графика возникает | Алгоритмическая причина сбоя | Практическое последствие для депозита |
|---|---|---|---|
| Ценовой гэп (Price Gap) | Ренко (Renko) | Принудительная дорисовка искусственной лесенки кирпичей при разрыве котировок | Исполнение стоп-лосса с глубоким проскальзыванием по нерыночной расчетной цене |
| Боковой распил (Chop/Whipsaw) | Ренко, Чарт-бокс (P&F) | Амплитуда флэта чуть выше порога удвоенного разворота (2,1…2,3×Box Size) | Серия ложных сигналов на смену тренда и череда выбитых защитных приказов |
| Низкая ликвидность (Illiquidity) | Тиковый график (Tick Chart) | Падение частоты биржевых транзакций на бумагах второго и третьего эшелонов | «Зависание» формирования баров на часы, полная потеря актуальности индикаторов |
| Внутриблоковая перерисовка | Ренко, P&F при бэктестах | Осцилляторы пересчитываются на лету до тех пор, пока текущий блок не зафиксирован | Ложная иллюзия сверхприбыли в тестере стратегий при реальных убытках на живом счете |
-
Искусственные цены на утренних гэпах в Ренко
Механика сбоя: Бумага завершила вечернюю сессию на отметке $100, а утром открылась с новостным гэпом на уровне $112. Алгоритм Ренко запрограммирован строить сплошную цепочку. Терминал автоматически дорисовывает серию кирпичей по ценам $102, $104, $106, $108, $110. Трейдер видит аккуратную лестницу блоков, но в биржевой ленте этих цен не существовало.
Последствия: Стоп-приказ или лимитная заявка, выставленная внутри этой нарисованной лесенки, исполнится биржевым шлюзом с глубоким проскальзыванием — по фактической доступной цене открытия ($112).
Решение: Отключать входы по Ренко в первые 15 минут торговой сессии и при выходе макростатистики, сверяя физические котировки по классическому свечному чарту.
-
Синдром бокового распила во флэте
Механика сбоя: Когда актив зажимается в диапазоне, который лишь незначительно превышает двойной порог разворота (2,1…2,3×Box Size), Ренко входит в резонанс: рисует один блок вверх, затем два блока вниз (сигнал на продажу), затем снова блок вверх.
Последствия: Система генерирует ложные разворотные сигналы, закрывая сделки по защитным стопам на каждом микроцикле.
Решение: Добавлять фильтр старшего таймфрейма: входить по сигналу Ренко только тогда, когда цена выходит за границы консолидации, подтвержденной на свечном графике H1 или H4.
-
Зависание тикового чарта на неликвидных бумагах
Механика сбоя: На акциях второго и третьего эшелонов с низкой частотой сделок график с параметром 1000 тиков может не закрыть ни одного бара в течение нескольких часов.
Последствия: Скользящие средние и осцилляторы, привязанные к барам, теряют чувствительность, а трейдер лишается ориентиров для своевременного выхода из позиции.
Решение: Применять тиковые интервалы только на высоколиквидных инструментах (фьючерсы на индексы, валютные пары-мажоры, сырьевые контракты, акции первого эшелона).
-
Ошибки бэктестинга и динамическая перерисовка
Механика сбоя: Осцилляторы (RSI, Stochastic) математически спроектированы под одинаковые временные интервалы Δt. При расчете на Ренко индикатор строится по закрытым кирпичам. Пока текущий блок формируется, его показания динамически пересчитываются при каждом внутриблочном колебании цены.
Последствия: В тестере стратегий робот показывает безупречную сглаженную кривую доходности, но на реальном счете получает череду убытков из-за запаздывания подтверждения сигнала.
Решение: Принимать решения исключительно после окончательной фиксации блока и проводить тестирование в режиме потикового моделирования с учетом биржевого спреда.
Где анализировать альтернативные графики: софт и платформы
| Терминал / Платформа | Доступные типы графиков | Сильные стороны платформы | Ограничения для трейдера |
|---|---|---|---|
| TradingView | Свечи, бары, линия, Ренко, Каги, P&F, Heikin Ashi, Range | Работа через веб-браузер, автоматический расчет шага по ATR, удобные облачные алерты | Тиковые графики отсутствуют. Внутридневные Ренко и P&F требуют платных тарифов |
| MetaTrader 4 / 5 | Свечи, бары, линия. Тиковый срез доступен только в отдельном окне котировок | Высокая скорость исполнения ордеров, развитая экосистема советников и MQL-скриптов | Ренко и чарт-бокс не встроены в ядро терминала: требуется установка сторонних скриптов |
| CScalp / ATAS | Тиковые бары, кластерные профили (Footprint), Range, свечи | Прямое чтение ленты сделок, анализ динамической дельты, профессиональный стакан (DOM) | Высокие требования к ресурсам ПК, сложный интерфейс с крутой кривой обучения |
| Приложения брокеров (Т-Инвестиции, Сбер) | Линейный график, японские свечи | Интуитивный мобильный интерфейс, моментальная покупка инвестиционных активов | Полное отсутствие Ренко, чарт-бокса и тиков; базовый аналитический функционал |
Стратегия выбора графика: матрица решений и техника двух экранов
Матрица соответствия торговому стилю
| Стратегия и горизонт | Рекомендуемый тип графика | Оптимальный масштаб / Настройка | Зачем использовать |
|---|---|---|---|
| Долгосрочные инвестиции | Линейный график | Таймфреймы W1 (неделя) или MN (месяц) | Оценка фундаментального тренда без эмоциональной реакции на рыночный шум |
| Внутридневной свинг-трейдинг | Японские свечи / Бары | Интервалы M15 – H1 | Поиск уровней спроса/предложения, свечных паттернов и контроль теней |
| Трендовая позиционная торговля | График Ренко | Шаг: ATR14 × 1,0 (на базе дневного чарта D1) | Удержание позиции по тренду без преждевременного выхода на коррекциях |
| Поиск уровней институционалов | Чарт-бокс (Point & Figure) | Порог: разворот в 3 коробки (3-box reversal) | Выявление чистых границ длительного накопления позиций крупными игроками |
| Внутридневной скальпинг | Тиковый график | 200–1000 тиков на бар в связке со стаканом | Отслеживание скорости потока ордеров и вход с минимальным спредом |

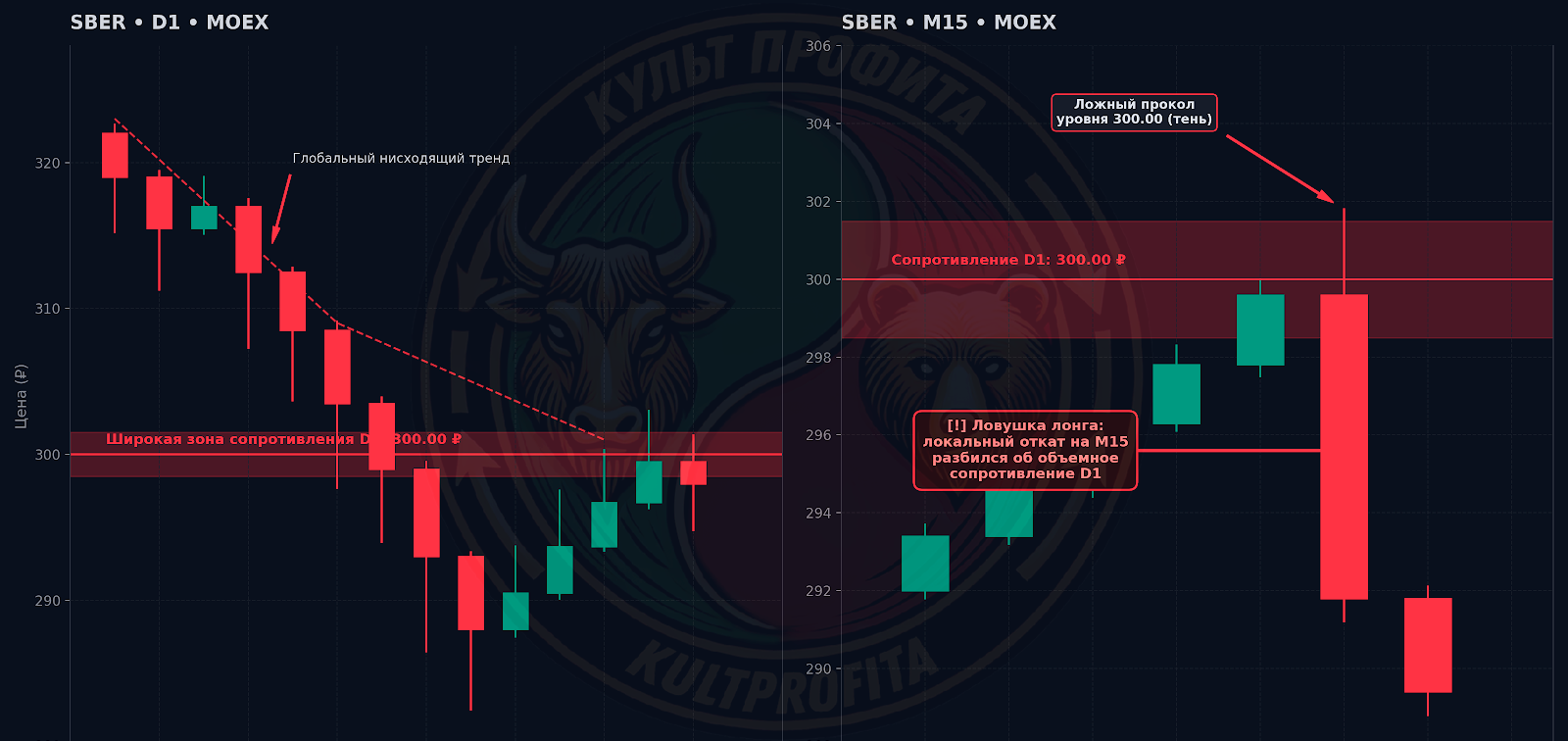

Практическая техника двух экранов (Dual-Screen Setup)
Профессиональные трейдеры не используют альтернативные графики в отрыве от общего рыночного контекста. Стандартом риск-менеджмента выступает разделение рабочего пространства на две функциональные зоны:
- Экран рыночного контекста (Старший свечной чарт):
Размещается на основном мониторе (таймфреймы H1 или D1).
Задача: определить глобальное направление тренда, дневные экстремумы High/Low и ключевые зоны ликвидности. - Экран подтверждения и входа (Тактический бестиковый чарт):
Размещается на вспомогательном мониторе (график Ренко или тиковый срез).
Задача: дождаться подтверждения слома локальной структуры (разворотного кирпича Ренко в 2 шага или всплеска тиковой активности в стакане) строго в момент теста глобального уровня, найденного на свечном экране.
Чек-лист: проверка условий перед входом по бестиковому графику
- [ ] Шаг коробки рассчитан по ATR: значение Box Size откалибровано по формуле ATR14 × k, а не выставлено произвольно «на глаз».
- [ ] Отсутствует риск новостного гэпа: в экономическом календаре нет выхода важных данных в ближайшие 30 минут, а позиция не открывается в последние минуты перед закрытием торговой сессии.
- [ ] Правило разворота выполнено: зафиксировано формирование блока в противоположную сторону на удалении не менее 2 × Box Size от локального экстремума.
- [ ] Блок полностью закрыт: решение об открытии сделки принимается по зафиксированному блоку, а не в процессе внутриблоковых колебаний цены.
- [ ] Есть подтверждение со старшего таймфрейма: сигнал Ренко или P&F совпадает с уровнем поддержки или сопротивления на свечном графике H1–D1.
- [ ] Риск ограничен математически: объем торговой позиции скорректирован так, чтобы потенциальный убыток при откате на 2 блока назад не превышал 1% от депозита.
План действий: пошаговый переход от теории к практике
- Базовая настройка рабочей среды: Откройте терминал, выберите инструмент первого эшелона с высокой ликвидностью и переключитесь на дневной свечной график (D1).
- Замер волатильности: Добавьте на график индикатор ATR с классическим периодом 14 и зафиксируйте его текущее числовое значение.
- Калибровка бестикового отображения: Переключите график в режим Ренко, активируйте параметр Fixed Box и внесите рассчитанное значение ATR в поле размера блока.
- Сравнительный анализ: Разделите рабочую область терминала на два окна (свечи слева, Ренко справа). Найдите последний затяжной боковой диапазон и оцените количество ложных сигналов, отсеченных алгоритмом Ренко.
- Тестирование на демонстрационном счете: Выполните серию из 15–20 тренировочных сделок строго по закрытию разворотных кирпичей с обязательной установкой защитного стоп-лосса за основание противоположного блока, чтобы привыкнуть к шагу отрисовки без риска для капитала.
