Индикатор ZigZag: фильтрация рыночного шума, разбор перерисовки и калибровка параметров без иллюзий
Оглавление
- Внутренний механизм алгоритма: параметры Depth, Deviation и Backstep
- Почему последний луч перемещается: механика фиксации узлов
- Точная калибровка под волатильность: Forex, Криптовалюты, Индексы
- Математика контроля капитала: расчет рабочего объема позиции
- Торговые синергии: интеграция разметки в стратегии
- Граничные сценарии: где стандартная разметка дает сбои
- Сравнение платформ и аналитического софта
- Валидация торгового узла перед входом в рынок
- 4 критические ошибки трейдеров при работе с разметкой
- Пошаговый алгоритм внедрения в торговую практику
- Часто задаваемые вопросы (FAQ)

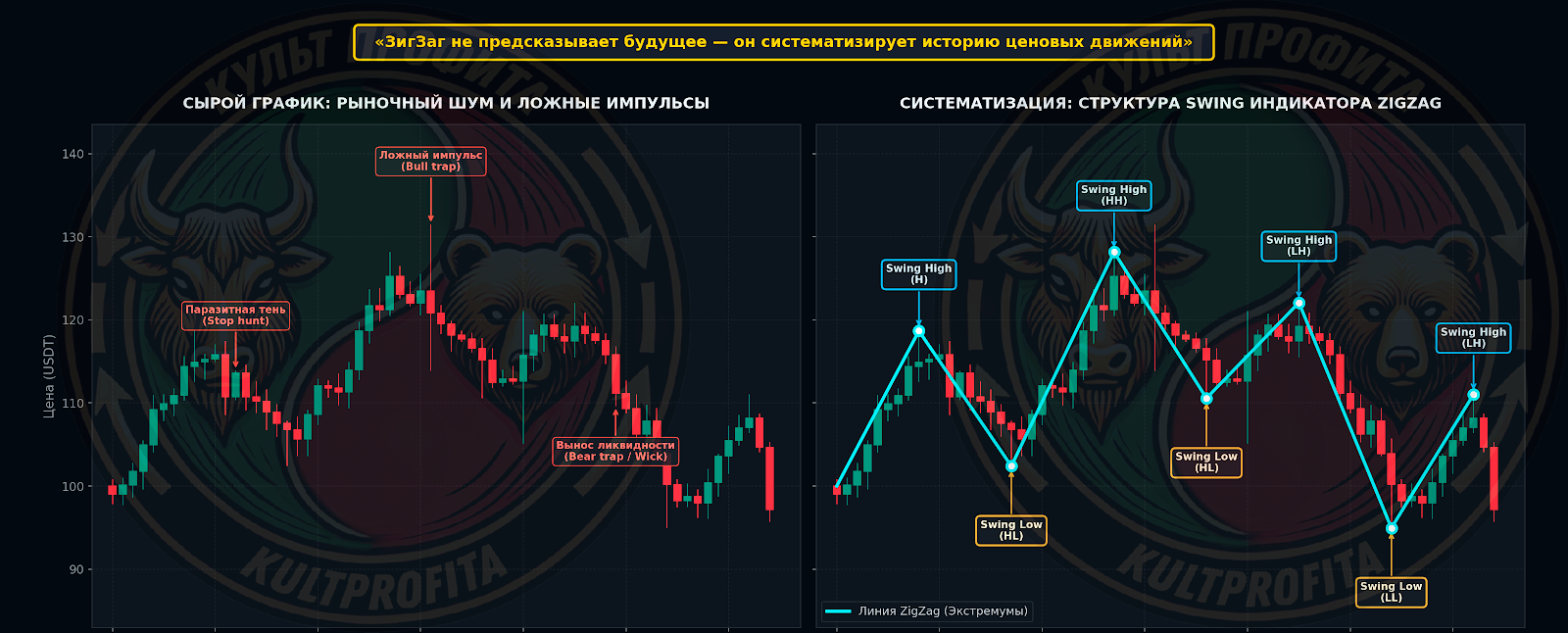

График цены без предварительной обработки напоминает разбитую грунтовку с кочками, лужами и гравием — это паразитный рыночный шум. Индикатор ZigZag работает как широкоугольный спутниковый снимок трассы: он нивелирует мелкие неровности и оставляет на виду только магистральные развязки — ключевые вершины и впадины, соединяя подтвержденные экстремумы контрастной ломаной линией.
Главное правило рыночной гигиены: ZigZag не обладает прогностической силой, не генерирует сигналы на открытие позиций и по своей математической сути динамически смещает крайний отрезок за ценой до тех пор, пока рынок не завершит встречный подтверждающий импульс.
| Критерий оценки | Индикатор ZigZag | Опережающие осцилляторы (RSI, Stochastic) | Трендовые скользящие (SMA, EMA) |
|---|---|---|---|
| Ключевая функция | Очищает историю от рыночного шума, очерчивает каркас свингов | Сигнализируют о зонах перекупленности / перепроданности, ищут расхождения | Определяют вектор доминирующей тенденции, создают динамические уровни |
| Поведение последней точки | Смещается вслед за ценой при обновлении локального экстремума | Фиксируется строго в момент закрытия расчетного бара | Пересчитывается по формуле сглаживания цен закрытия баров |
| Роль в торговом плане | Координатная основа: разметка уровней, сеток Фибоначчи и графических фигур | Триггер для своевременного открытия ордера | Фильтр старшего тренда |

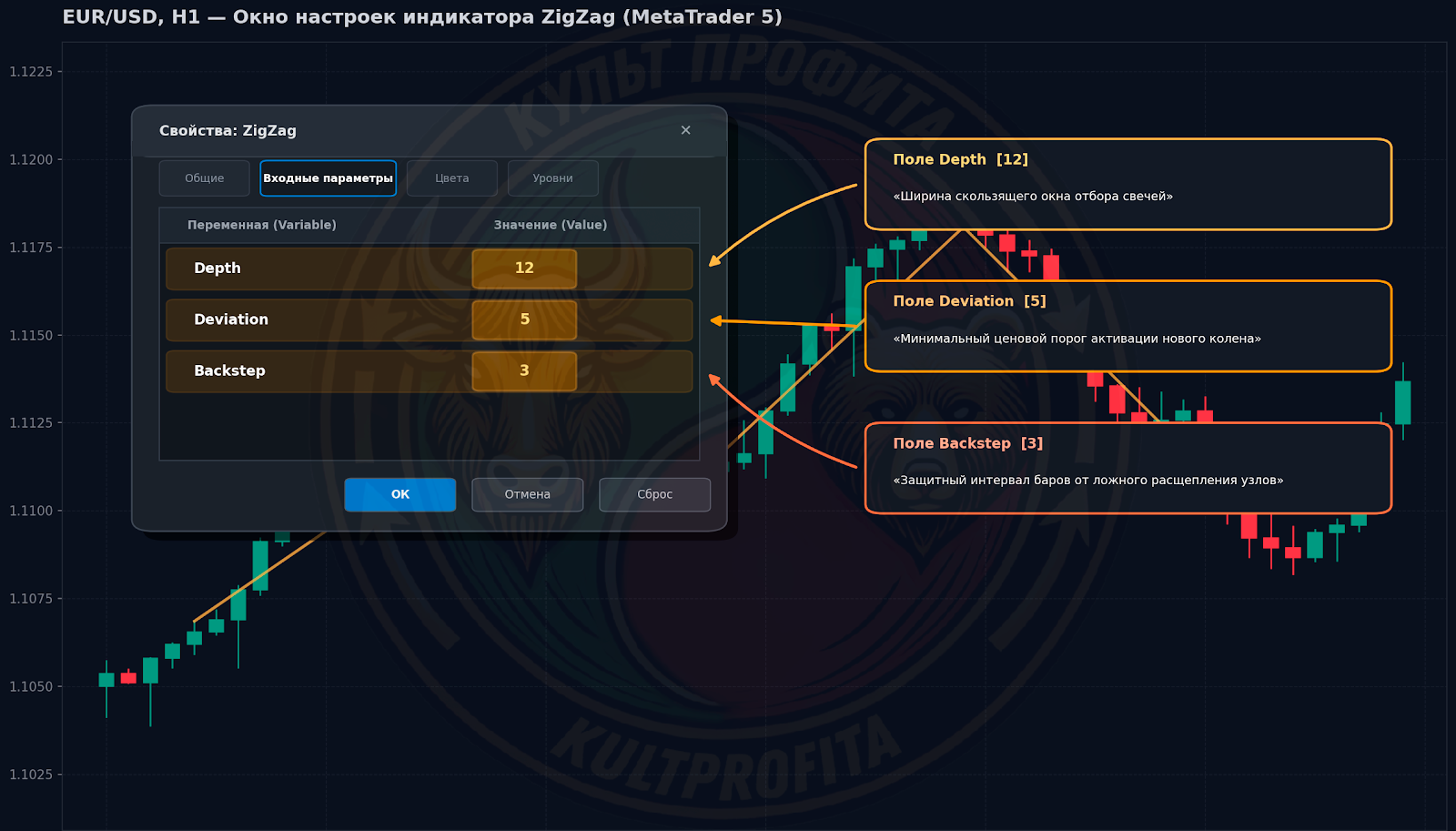

2. Внутренний механизм алгоритма: параметры Depth, Deviation и Backstep
Геометрия линий формируется под воздействием трех базовых параметров сканирования ценового потока:
- Depth (Глубина сканирования): Число баров, в рамках которых алгоритм ищет минимальное и максимальное значения цены. Если окно в 12 свечей зафиксировало локальный максимум, индикатор не станет регистрировать промежуточные пики внутри этого интервала, пока скользящее окно не сдвинется вперед.
- Deviation (Порог отклонения): Минимальная дистанция ценового отката, необходимая для построения нового колена. В зависимости от платформы измеряется в пунктах (пипсах) или в процентах от стоимости актива. Движения ниже порогового значения полностью игнорируются.
- Backstep (Шаг буферной зоны): Минимальное расстояние в закрытых барах между двумя последовательными вершинами или двумя впадинами. Этот порог защищает график от ложного расщепления узлов: если внутри буфера формируется более выраженный пик, предыдущая временная отметка аннулируется, а узел переносится на новую свечу.
| Название параметра | Базовое значение | Роль в расчетной модели |
|---|---|---|
| Depth (Глубина) | 12 | Ширина диапазона свечей для поиска локального экстремума |
| Deviation (Отклонение) | 5 | Минимальный порог ценового импульса для запуска нового луча |
| Backstep (Шаг назад) | 3 | Защитный буфер баров от ложного ветвления соседних пиков |
3. Почему последний луч перемещается: механика фиксации узлов
Постоянное движение крайней точки начинающие трейдеры часто принимают за программный баг. В действительности смещение луча — естественное поведение формулы: пока рыночный импульс продолжает обновлять ценовые экстремумы, индикатор обязан тянуть отрезок вслед за рынком, сохраняя целостность диапазона.
Создание версии «без перерисовки и одновременно без запаздывания» математически невозможно. Чтобы разворотный узел (Pivot Node) окончательно зафиксировался, алгоритму требуется физическое подтверждение от встречного движения цены. Пока рынок не пройдет расчетное расстояние в противоположную сторону, закрепить вершину невозможно.
Алгоритм фиксации расчетного узла:
ЕСЛИ текущая цена сформировала локальный экстремум на баре X
И после этого закрылось не менее Backstep свечей, не обновивших данный экстремум,
И встречный ценовой откат превысил установленную величину Deviation,
ТОГДА узел (Pivot Node) фиксируется, а луч блокируется от дальнейших изменений.
ИНАЧЕ луч остается динамическим и смещается за каждым новым тиком, обновляющим экстремум.
Практическое правило: Попытка войти в рынок непосредственно на острие незафиксированного луча ведет к системным потерям. При сохранении направленного импульса график продолжит обновлять уровни, а позиция без подтверждения уйдет в глубокую просадку.
4. Точная калибровка под волатильность: Forex, Криптовалюты, Индексы
Перенос параметров между торговыми терминалами требует внимания к единицам измерения: в среде MetaTrader 5 параметр Deviation задается в пунктах, тогда как в TradingView он по умолчанию рассчитывается в процентах от котировки.
Сравнение единиц измерения (на примере EUR/USD при курсе 1.1000):
- Если в TradingView оставить стандартное значение Deviation = 5, индикатор будет ждать отката цены на 5% от курса — это 550 пунктов (или 5500 тиков пятизнака). Индикатор проигнорирует все свинги внутри недели и нарисует пару прямых отрезков за весь месяц.
- В MetaTrader значение 5 означает 5 пипсов (пунктов четырехзнака) или 5 тиков (для пятизначных котировок). В результате индикатор начнет дробить каждую микросвечу на отдельные колена, превращая график в сплошную пилу.
Адаптивный расчет порога Deviation через волатильность (ATR)
Для объективного подбора отклонения применяется динамическая формула на основе индикатора Average True Range:
Deviationpoints = ATR14 × K
где K — коэффициент очистки от рыночного шума (рабочий диапазон от 1.5 до 2.0).
Практический расчет параметров:
- Исходные параметры: Инструмент EUR/USD, рабочий таймфрейм H1, значение индикатора ATR14 = 40 пунктов, коэффициент K = 1.5.
- Расчет по формуле: Deviation = 40 × 1.5 = 60 стандартных пунктов (pips) или 600 пипсов/тиков пятизначных котировок.
- Применение в терминале: В настройках пятизначного терминала выставляется величина 600, для четырехзначного — 60.
| Рыночный сегмент | Инструмент (пример) | Рабочий таймфрейм | Рекомендуемый Depth | Рекомендуемый Deviation | Рекомендуемый Backstep |
|---|---|---|---|---|---|
| Forex (Мажоры) | EUR/USD, GBP/USD | H1 / H4 | 12 | 50–60 пунктов (для 5 знаков: 500–600) | 3 |
| Криптовалюты | BTC/USDT, ETH/USDT | H4 / D1 | 10 | 4.0% – 5.0% (процентная шкала) | 3 |
| Фондовые индексы | S&P 500, NASDAQ 100 | M15 / H1 | 15 | 1.5 × ATR14 | 4 |
| Срочный рынок | Нефть Brent, Золото | M5 | 24 | 2.0 × ATR14 | 5 |
5. Математика контроля капитала: расчет рабочего объема позиции
Поскольку разворотный узел фиксируется с задержкой на несколько свечей, расчетная дистанция до защитного стоп-лосса закономерно увеличивается. Для сохранения жесткого риск-профиля торговый объем рассчитывается по формуле:
Volume (Lots) = (Capital × Risk%) / (SLdistance × PointValue)
- Capital — торговый депозит;
- Risk% — предельный риск на сделку в долях (например, 1% = 0.01);
- SLdistance — расстояние от точки входа до защитного стоп-лосса в стандартных пунктах (с учетом запаса на спред);
- PointValue — стоимость шага цены базового лота 1.00 ($10 за стандартный пункт для EUR/USD).
Пример пошагового расчета объема
Входные условия: Депозит = $10 000; предельный риск = 1% ($100). Открытие позиции в покупку (Buy) происходит после фиксации узла на котировке 1.08500. Подтвержденный локальный минимум (Pivot Low) находится на отметке 1.08100. Текущий рыночный спред = 2 стандартных пункта (0.00020, или 20 тиков пятизнака).
Расчет уровня стоп-лосса с поправкой на спред:
SL = 1.08100 - 0.00020 = 1.08080
Дистанция риска (SLdistance):
1.08500 - 1.08080 = 0.00420 (42 стандартных пункта / pips, что эквивалентно 420 тикам пятизнака)
Подстановка значений в расчетную модель:
Volume = (10 000 × 0.01) / (42 × 10) = 100 / 420 ≈ 0.238 лота
Итоговый торговый объем: Значение строго округляется вниз — до 0.23 лота. Любое округление вверх превысит допустимый лимит риска в $100.
6. Торговые синергии: интеграция разметки в стратегии

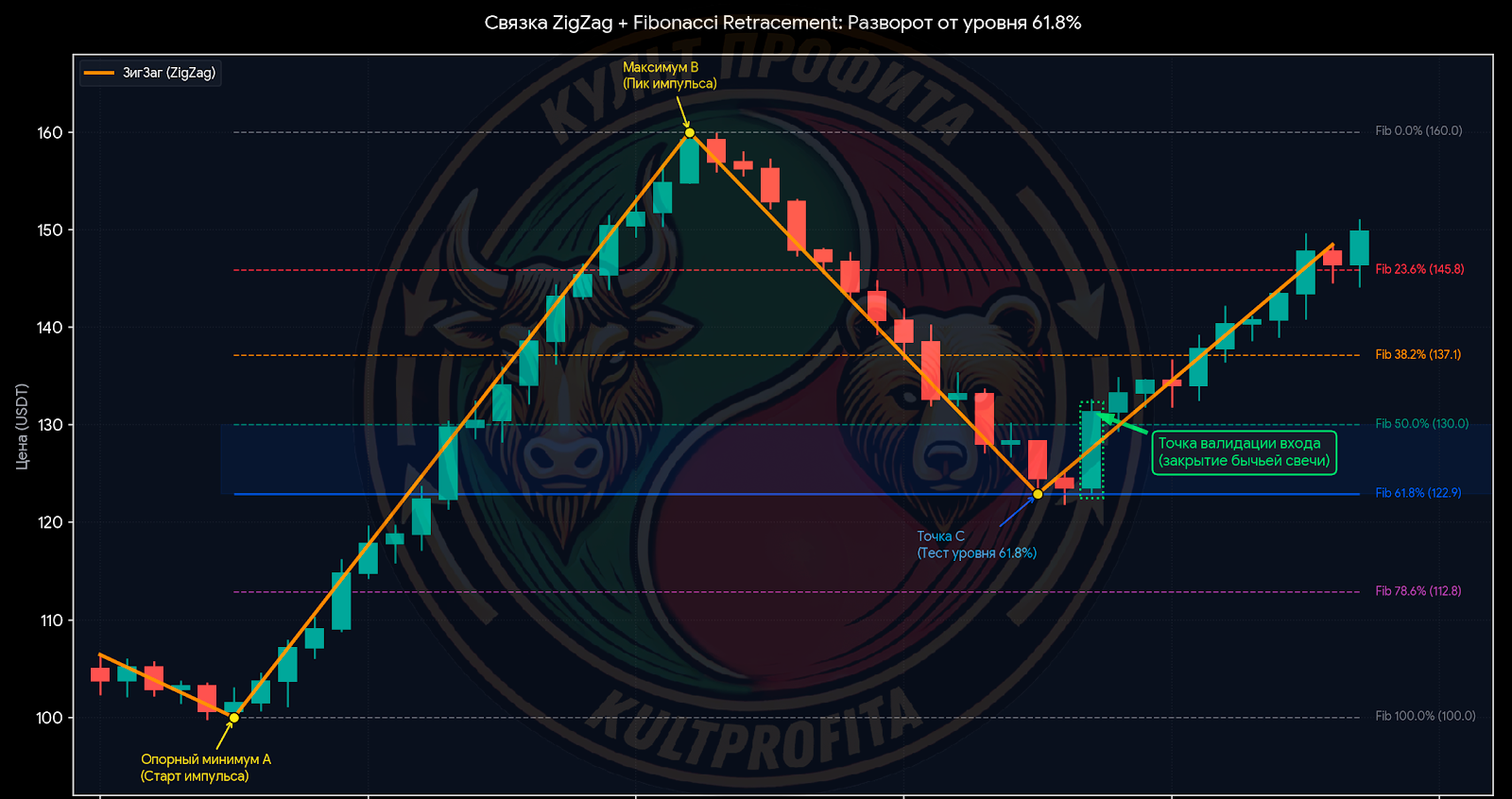

1. ZigZag и коррекционные уровни Фибоначчи
Индикатор устраняет человеческий фактор и споры о том, за какие именно тени цеплять сетку:
ЕСЛИ на графике подтвержден опорный минимум A (Swing Low)
И следом сформировался подтвержденный максимум B (Swing High),
ТОГДА сетка Фибоначчи натягивается строго от узла A к узлу B;
Лимитный ордер на покупку размещается в коррекционном блоке 50.0% – 61.8%;
Защитный стоп-лосс выносится за опорный узел A с обязательным запасом на расширение спреда.
2. Распознавание графических паттернов (модель 1-2-3)
Индикатор формализует геометрию разворотных фигур:
- Точка 1: Подтвержденный локальный минимум нисходящей волны.
- Точка 2: Вершина коррекционного импульса (новый подтвержденный узел индикатора).
- Точка 3: Повторное снижение, сформировавшее впадину выше точки 1 (более высокий минимум — Higher Low).
- Точка входа: Пробой горизонтального уровня точки 2 снизу вверх отложенным ордером типа Buy Stop.
3. Структурный анализ (SMC: BOS и CHoCH)
В рамках концепции Smart Money индикатор создает каркас для механического чтения структуры без споров о значимости отдельных свечей:
- BOS (Break of Structure): Истинный пробой предыдущего экстремума по направлению доминирующего тренда (обновление Higher High в восходящей фазе).
- CHoCH (Change of Character): Пробой последнего подтвержденного узла Swing Low при восходящем тренде, свидетельствующий о смене рыночного контроля в пользу продавцов.
7. Граничные сценарии: где стандартная разметка дает сбои
Существуют две фазы рыночной динамики, в которых прямолинейная работа по узлам индикатора гарантированно генерирует убытки.
Сценарий 1: Боковой диапазон малой амплитуды (Флэт-«пила»)
Причина сбоя: Когда ценовые колебания сжимаются до порогового значения Deviation, алгоритм начинает расщеплять мелкие импульсы на отдельные колена. График перегружается хаотичными узлами, провоцируя череду ложных разворотных сигналов.
Инженерное решение: Добавление фильтра силы тренда ADX (Average Directional Index) с периодом 14.
Защитный протокол: Если показатель ADX14 < 20, рынок находится в бестрендовой компрессии — торговля по узлам ЗигЗага полностью блокируется.
Сценарий 2: Новостные импульсные движения
Причина сбоя: При выходе ключевой макроэкономической статистики формируется мощное безоткатное движение. Индикатор растягивает единый луч на десятки баров без промежуточных узлов, оставляя позицию без ориентиров для стоп-лосса.
Инженерное решение: Подключение полос Боллинджера (Bollinger Bands с периодом 20 и отклонением 2).
Защитный протокол: Пока импульсные бары закрываются за пределами внешних границ полос, попытки зафиксировать разворотный узел считаются недействительными, а открытие контртрендовых сделок строго запрещено.
8. Сравнение платформ и аналитического софта
| Терминал / Среда | Профиль применения | Сильные стороны | Барьеры и ограничения |
|---|---|---|---|
| MetaTrader 5 (Встроенный) | Трейдинг на Forex и CFD; базовая фильтрация шума | Минимальная нагрузка на CPU, предустановлен в терминале, легко вызывается из советников на MQL5 | Перерисовка динамического луча; пунктовый расчет требует ручного пересчета под 5 знаков |
| TradingView (Pine Script v5/v6) | Мультирыночный свинговый анализ, акции и криптовалюты | Удобная связка с SMC-разметкой (BOS/CHoCH), калибровка в процентах и через волатильность ATR | Ограничения на число индикаторов на базовых тарифах; урезана глубина минутной истории |
| ATAS (ZigZag Pro) | Кластерный и объемный анализ биржевых фьючерсов | Отображает реальный объем, кумулятивную дельту, число сделок и тиков внутри каждого свинга | Платный софт; требует углубленного понимания механики биржевого стакана и футпринта |
| Python / C# (Ta-Lib, OsEngine) | Алгоритмический трейдинг, автоматизированный бэктестинг | Полная свобода логики (например, алгоритм Рамера — Дугласа — Пекера), точный расчет медианы волн | Требует навыков программирования и самостоятельной интеграции брокерских API |

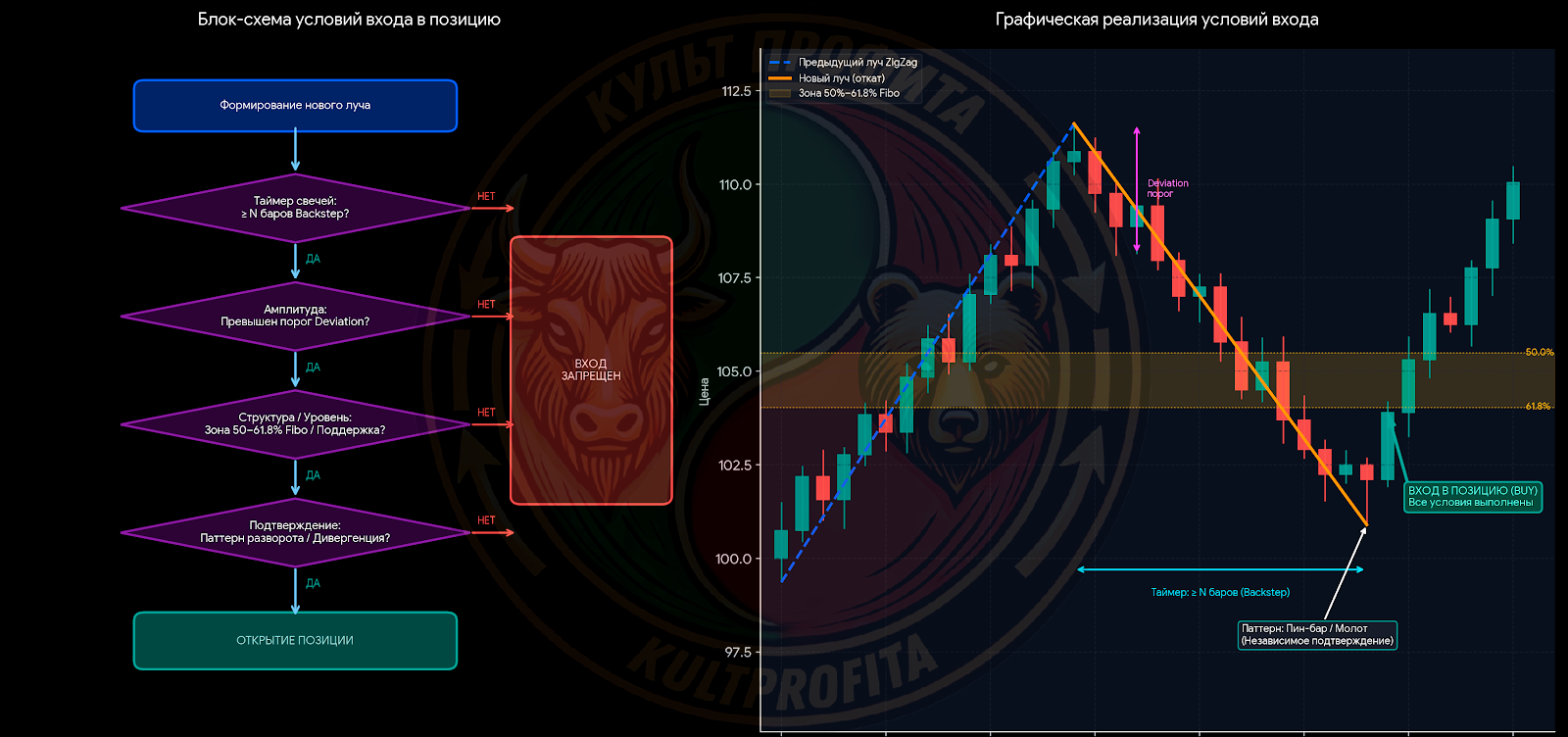

9. Валидация торгового узла перед входом в рынок
Чек-лист проверки разворотного узла (для копирования)
- [ ] 1. Защита от сдвига экстремума: после появления пика закрылось не менее Backstep свечей (узел стабилизирован).
- [ ] 2. Выполнение порога амплитуды: величина встречного отката превысила заданный параметр Deviation (в пунктах или %).
- [ ] 3. Структурный уровень: узел совпал со значимой горизонтальной зоной или диапазоном 50.0%–61.8% Фибоначчи.
- [ ] 4. Независимый фильтр: осциллятор (RSI / MACD) сформировал дивергенцию, либо закрылся разворотный паттерн Price Action.
- [ ] 5. Контроль капитала: защитный стоп-лосс выставлен за подтвержденный узел с обязательным запасом на рыночный спред.
10. 4 критические ошибки трейдеров при работе с разметкой
- Вход на кончике незакрытого луча: Открытие сделки в момент первого касания лучом новой цены. Неподтвержденный луч продолжит следовать за импульсом, уводя позицию в неконтролируемый убыток.
- Пренебрежение спредом на малых таймфреймах: При работе на интервалах M1–M5 величина спреда может достигать 30–50% от значения Deviation, формируя серию ложных пиков.
- Механический перенос параметров без учета волатильности: Использование одинаковых числовых значений для золота, криптовалют и валютных пар без привязки к ATR ломает пропорции свингов.
- Торговля без защитного стоп-лосса: Ложная надежда на то, что линия вот-вот остановится, приводит к полной ликвидации депозита при сильном трендовом движении.
11. Пошаговый алгоритм внедрения в торговую практику
Шаг 1: Оценка волатильности актива. Откройте график рабочего таймфрейма и наложите индикатор ATR14. Зафиксируйте его текущее значение в пунктах или процентах.
Шаг 2: Расчет параметров. Рассчитайте величину Deviation по формуле ATR14 × 1.5. Внесите полученное значение в свойства индикатора вместе со стартовыми параметрами Depth = 12 и Backstep = 3.
Шаг 3: Калибровка шага по истории. Прокрутите график на 200–300 баров назад. Если индикатор связывает почти каждую свечу, увеличьте Depth до 15–18. Если разметка пропускает явные свинги — уменьшите множитель Deviation.
Шаг 4: Подключение фильтра тренда. Добавьте на график индикатор ADX14. Зафиксируйте правило: анализировать развороты только при значениях ADX > 20.
Шаг 5: Контрольное тестирование. Совершите не менее 20 сделок на демо-счете или в тестере стратегий, строго сверяя условия с чек-листом перед каждым открытием ордера.
